膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-RMBXUD	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-RMBXUU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-RMBXUD 双膜片 JT-RMBXUU	15	d	3	4	5	6
	15	e	3 4 5 6	4 5 6	5 6	6
	19	d	4	5	6	6.35	7	8
	19	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	8	9.525	10	12
	25	e	5 6 6.35 8 9.525 10 12	6 6.35 8 9.525 10 12	6.35 8 9.525 10 12	8 9.525 10 12	9.525 10 12	10 12	12
	27	d	5	6	6.35	8	9.525	10	12	14
	27	e	5 6 6.35 8 9.525 10 12 14	6 6.35 8 9.525 10 12 14	6.35 8 9.525 10 12 14	8 9.525 10 12 14	9.525 10 12 14	10 12 14	12 14	14
	34	d	6	6.35	8	9.525	10	12	14	16
	34	e	6 6.35 8 9.525 10 12 14 16	6.35 8 9.525 10 12 14 16	8 9.525 10 12 14 16	9.525 10 12 14 16	10 12 14 16	12 14 16	14 16	16
	39	d	8	9.525	10	12	14	15	16	18	20
	39	e	8 9.525 10 12 14 15 16 18 20	9.525 10 12 14 15 16 18 20	10 12 14 15 16 18 20	12 14 15 16 18 20	14 15 16 18 20	15 16 18 20	16 18 20	18 20	20
	44	d	8	9.525	10	12	14	15	16	18	20	22
	44	e	8 9.525 10 12 14 15 16 18 20 22	9.525 10 12 14 15 16 18 20 22	10 12 14 15 16 18 20 22	12 14 15 16 18 20 22	14 15 16 18 20 22	15 16 18 20 22	16 18 20 22	18 20 22	20 22	22
	56	d	10	12	14	15	16	18	20	22	24	25	28
	56	e	10 12 14 15 16 18 20 22 24 25 28	12 14 15 16 18 20 22 24 25 28	14 15 16 18 20 22 24 25 28	15 16 18 20 22 24 25 28	16 18 20 22 24 25 28	18 20 22 24 25 28	20 22 24 25 28	22 24 25 28	24 25 28	25 28	28
	64	d	15	16	18	20	22	24	25	28	30	32	35
	64	e	15 16 18 20 22 24 25 28 30 32 35	16 18 20 22 24 25 28 30 32 35	18 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	79	d	20	22	24	25	28	30	32	35	38	40	42
	79	e	20 22 24 25 28 30 32 35 38 40 42	22 24 25 28 30 32 35 38 40 42	24 25 28 30 32 35 38 40 42	25 28 30 32 35 38 40 42	28 30 32 35 38 40 42	30 32 35 38 40 42	32 35 38 40 42	35 38 40 42	38 40 42	40 42	42
	98	d	25	28	30	32	35	38	40	42	45	50
	98	e	25 28 30 32 35 38 40 42 45 50	28 30 32 35 38 40 42 45 50	30 32 35 38 40 42 45 50	32 35 38 40 42 45 50	35 38 40 42 45 50	38 40 42 45 50	40 42 45 50	42 45 50	45 50	50

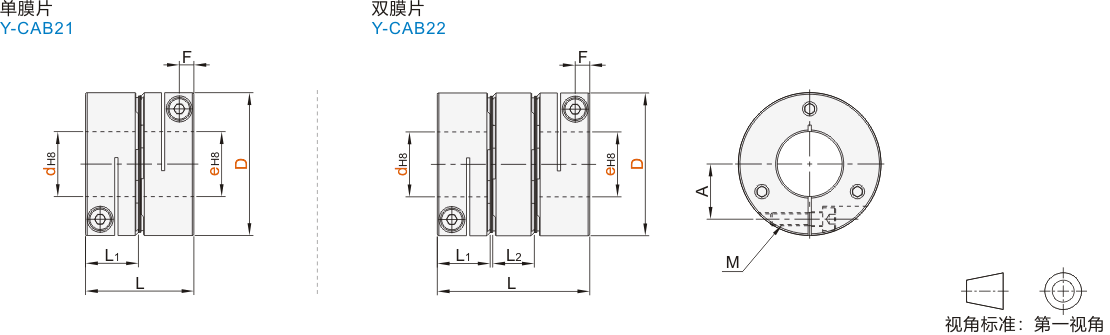

尺寸性能表

型号		L	L1	F	L2	A	M	锁紧扭矩 ( N·m)	额定扭矩 ( N·m)	最大扭矩 ( N·m)	最高转速 (r/min)	静态扭转刚性 ( N·m/rad)	惯性力矩 (kg·m²)	容许安装偏差			重量 (g)
代码	D	L	L1	F	L2	A	M	锁紧扭矩 ( N·m)	额定扭矩 ( N·m)	最大扭矩 ( N·m)	最高转速 (r/min)	静态扭转刚性 ( N·m/rad)	惯性力矩 (kg·m²)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
单膜片 JT-RMBXUD	15	16.4	8	2.5	—	5	M2	0.45	0.6	1.2	42000	0.11×10³	2.6×10^⁻⁷	0.01	0.7	±0.1	6.6
	19	19.6	9.5	2.9		7	M2.5	1	1.5	3	33000	0.32×10³	6.3×10^⁻⁷	0.02	1	±0.1	13
	25	23.8	11.6	3.5		9.25	M2.5	1	3	6	25000	1.2×10³	2.3×10^⁻⁶			±0.15	25
	27	23.8	11.6	3.8		10.25	M3	1.5	3.3	6.6	23000	1.8 ×10³	3.1×10^⁻⁶			±0.2	27
	34	26.8	13.1	4		13	M3	1.5	6.3	12.6	18000	3.9 ×10³	9.2×10^⁻⁶			±0.25	52
	39	33.4	16.3	4.5		14.25	M4	3.5	12	24	16000	6.0 ×10³	2.0×10^⁻⁵			±0.25	84
	44	33.4	16.3	4.5		17	M4	3.5	15	30	14000	7.9 ×10³	3.3×10^⁻⁵			±0.3	107
	56	43.6	21.3	6		21	M5	8	37.5	75	11000	1.4×10⁴	1.1×10⁻⁴			±0.35	233
	64	49.2	24	7		24	M6	14	50	100	9800	1.6×10⁴	2.1×10⁻⁴			±0.45	328
	79	61.6	30	9		29	M8	28	100	200	7900	2.3×10⁴	6.7×10⁻⁴			±0.55	748
	98	66	32	9		38	M8	28	280	560	6400	5.2×10⁴	1.7×10⁻⁴			±0.65	1120
双膜片 JT-RMBXUU	15	21.6	8	2.5	4.8	5	M2	0.45	0.6	1.2	42000	0.1×10³	3.0×10^⁻⁷	0.1	1.4	±0.2	9.4
	19	25.7	9.5	2.9	5.5	7	M2.5	1	1.5	3	33000	0.3×10³	8.8×10^⁻⁷	0.12	2	±0.2	17
	25	32.2	11.6	3.5	7.8	9.25	M2.5	1	3	6	25000	1.0×10³	3.4×10^⁻⁶	0.15		±0.3	35
	27	32.2	11.6	3.8	7.8	10.25	M3	1.5	3.3	6.6	23000	1.4×10³	4.4×10^⁻⁶	0.15		±0.4	39
	34	36.8	13.1	4	9.4	13	M3	1.5	6.3	12.6	18000	2.5×10³	1.3×10^⁻⁶	0.2		±0.5	75
	39	47	16.3	4.5	12.8	14.25	M4	3.5	12	24	16000	4.7×10³	2.9×10^⁻⁵	0.25		±0.5	123
	44	47	16.3	4.5	12.8	17	M4	3.5	15	30	14000	6.4×10³	4.7×10^⁻⁵	0.25		±0.6	156
	56	61	21.3	6	16.4	21	M5	8	37.5	75	11000	1.2×10⁴	1.7×10⁻⁴	0.3		±0.7	340
	64	75	24	7	24.6	24	M6	14	50	100	9800	1.5×10⁴	3.3×10⁻⁴	0.35		±0.9	490
	79	97	30	9	33.8	29	M8	28	100	200	7900	2.2×10⁴	1.0×10⁻³	0.5		±1.1	1100
	98	104	32	10	36	38	M8	28	280	560	6400	4.7×10⁴	2.6×10⁻³	0.5		±1.3	1740

惯性力矩和重量按最大孔径计算。

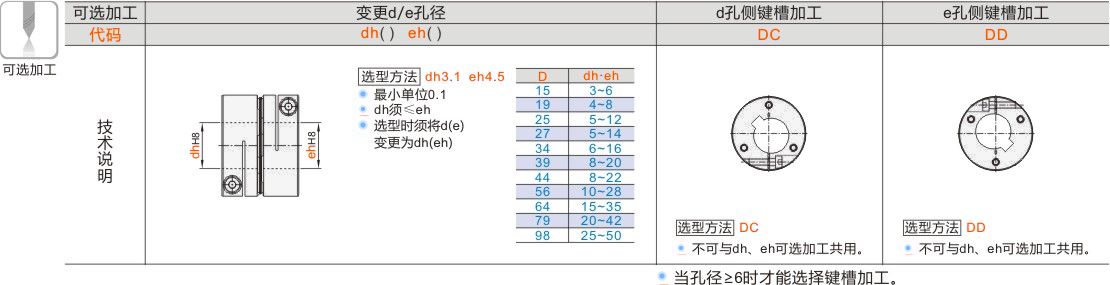

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe ( mm)	宽度b(mm)		深度t(mm)
Ød,Øe ( mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01 ~Ø12	4	±0.015	1.8
Ø12.01 ~Ø17	5		2.3
Ø17.01 ~Ø22	6		2.8
Ø22.01 ~Ø30	8	±0.018	3.3
Ø30.01 ~Ø38	10	±0.018		+0.2 0
Ø38.01 ~Ø44	12	±0.0215
Ø44.01 ~Ø50	14		3.8

暂未上传文档资料
