轴承止动销

图片仅供参考

轴承止动销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

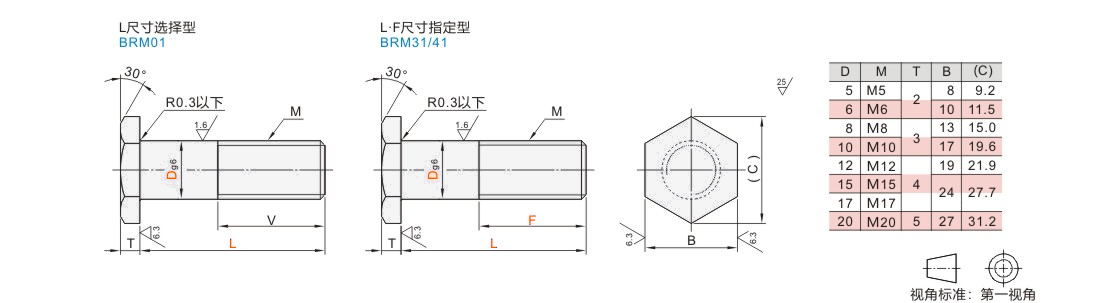

代码	材质	表面处理	类型
JT-XPGSD	S45C	发黑	外螺纹型 ● L尺寸选择型
JT-XPGQD	S45C	发黑	外螺纹型 ● L·F尺寸指定型
JT-XPGFD	SUS304	—	外螺纹型 ● L·F尺寸指定型

未注螺牙默认为公制粗牙，符合GB/T 193-2003。

选型参数

选型表

型号			L 选择	V
代码	Dg6		L 选择	V
JT-XPGSD	5	-0.004 -0.012	20 25 30	14
	6	-0.004 -0.012	30 32 34 36	14
	8	-0.005 -0.014	30 32 34 36 38	16
	10	-0.005 -0.014	36 38 42	19
	12	-0.006 -0.017	38 42 46	22
	15		38 42 46 50	25
	17		38 42 46 50	28
	20	-0.007 -0.020	38 42 46 50 54	31

JT-XPGQD-41

型号			L 最小单位1	F 最小单位1
代码	Dg6		L 最小单位1	F 最小单位1
JT-XPGQD JT-XPGFD	5	-0.004 -0.012	20~30	M≤F≤L-10
	6	-0.004 -0.012	20~36
	8	-0.005 -0.014	20~38
	10	-0.005 -0.014	20~42
	12	-0.006 -0.017	25~46
	15		25~50
	17		25~50
	20	-0.007 -0.020	25~54
