选择代码

代码参数

固定孔类型

选型参数

皮带种类 *

皮带公称宽度 *

孔数 *

d *

M *

L *

6~156/1

B *

8~63/0.5

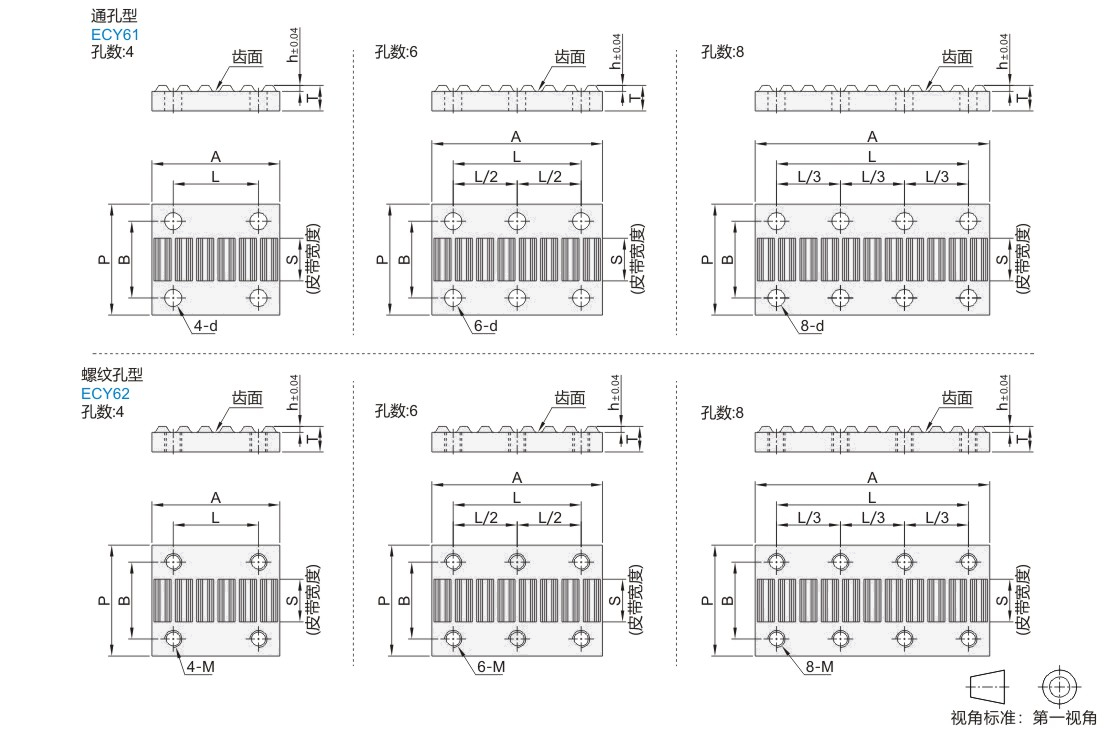

同步带压紧金属件通孔型/螺纹孔型

图片仅供参考

同步带压紧金属件通孔型/螺纹孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VMRXD	铝合金	本色阳极氧化处理	安装孔距指定型 ● 通孔型
JT-VMRXU	铝合金	本色阳极氧化处理	安装孔距指定型 ● 螺纹孔型

选型参数

选型表

型号			孔数	JT-VMRXD	JT-VMRXU	L (最小单位1)	B (最小单位0.5)	S	A	P	T	h
代码	皮带种类	皮带公称宽度	孔数	d	M	L (最小单位1)	B (最小单位0.5)	S	A	P	T	h
通孔型 JT-VMRXD 螺纹孔型 JT-VMRXU	MXL	025	4 6 8	3.5	M3	6～17	11	6.4	26	18	4	0.6
		037		3.5	M3		14～15	9.5		22
		050		3.5 4.5	M3 M4		17～19	12.7		26
	XL	025		3.5 4.5 5.5	M3 M4 M5	6～57	11～17	6.4	66	24	6	1.3
		037					14～19	9.5		26
		050					17～23	12.7		30
	L	050				6～115	17～25	12.7	124	32	8	2.05
		075					24～31	19.1		38
		100					30～39	25.4		46
		150					43～51	38.1		58
	H	075				6～156	24～31	19.1	165	38	10	2.55
		100					30～39	25.4		46
		150					43～51	38.1		58
		200					55～63	50.8		70
	S2M	040		3.5	M3	6～17	8～9	4	26	16	4	0.9
		060		3.5	M3		10～11	6		18
		100		3.5 4.5	M3 M4		14～17	10		24
	S3M	060		3.5	M3	6～30	10～11	6	39	18		1.25
		100		3.5	M3		14～15	10		22
		150		3.5 4.5	M3 M4		19～21	15		28
	S5M	100		3.5 4.5 5.5	M3 M4 M5	6～56	14～19	10	65	26	6	2
		150					19～25	15		32
		250					29～35	25		42
	S8M	150				6～95	19～27	15	104	34	8	3
		250					29～37	25		44
		300					34～43	30		50
		400					44～53	40		60
	H3M	060				6～30	11～13	6	39	20	4	1.1
		100					14～17	10		24
		150					19～22	15		29
	H5M	100				6～56	14～19	10	65	26	6	1.7
		150					19～25	15		32
		250					29～35	25		42
	H8M	150	4 6 8	3.5 4.5 5.5	M3 M4 M5	6～95	19～27	15	104	34	8	2.8
		200					24～32	20		39
		250					29～38	25		45
		300					34～43	30		51
		400					44～53	40		60
	T5	100				6～56	14～19	10	65	26	6	1.4
		150					19～25	15		32
		200					24～31	20		38
		250					29～36	25		43
	T10	150				6～121	19～27	15	130	34	8	2.7
		200					24～33	20		40
		250					29～37	25		44
		300					34～43	30		50
		400					44～53	40		60
		500					54～63	50		70
	AT5	100				6～56	14～19	10	65	26	6	1.4
	AT5	150				6～56	19～25	15	65	32	6	1.4
	AT10	150				6～121	19～27	15	130	34	8	2.7
		200					24～33	20		40
		250					29～37	25		44

通孔型：L≤A-d-6，L/3≥d+3，B≤P-d-4，B≥S+d+1。

螺纹孔型：L≤A-M-6，L/3≥M+3，B≤P-M-4，B≥S+M+1。

选择孔数8时，L尺寸需指定为3的倍数。

产品名称

暂未上传文档资料
