08B系列链轮

图片仅供参考

08B系列链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

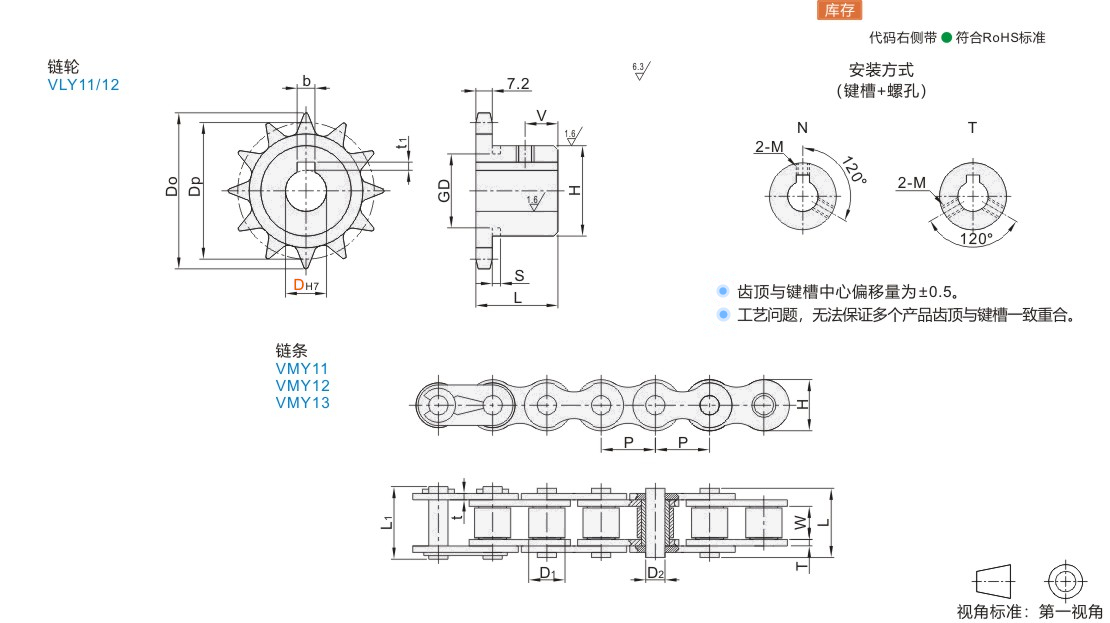

链轮

代码	材质	热处理	表面处理	类型
VLY11	S45C	齿顶高频	发黑	08B系列
VLY12	SUS304	—	—	08B系列

链条

代码	类型		ISO链号	节距(P)	材质
JT-KGRDD ●	08B系列	标准型	08B	12.7	钢
JT-KGRDU ●		标准型			不锈钢
JT-KGRDQ		自润滑型			钢

08B系列链轮链条请勿与40系列(08A)链轮链条配合!

H值中带*号数据的链轮轮毂上有槽

齿数			S			GD
10			5.2			25
11						30
12						35

键槽/螺孔尺寸

D				键槽 b×t1			M
12				4×1.8			5
15~17				5×2.3			6
18~22				6×2.8			6
25~30				8×3.3			8

选型参数

链轮

型号		轴孔径DH7		外径 Do	分度圆直径 Dp	轮毂		V
代码	齿数	JT-KIRDD-08B	JT-KIRDU-08B	外径 Do	分度圆直径 Dp	H	L	V
(S45C) JT-KIRDD-08B (SUS304) JT-KIRDU-08B	10	12 15 16 (18)	12 15 (18)	45.2	41.1	32*	22	5
	11	12 15 16 18 19 20	12 15 18 20	48.7	45.08	36*
	12	12 15 16 18 19 20	12 15 18 20	53	49.JT-VMPSLCSFZMPNZFZ	40*
	13	12 15 16 18 19 20 22 (25)	12 15 18 20 (25)	57.4	53.JT-VMPSLCSFZMPNZFZ	37		6
	14	12 15 16 17 18 19 20 22 25 (28)	12 15 18 20 25	61.8	57.JT-VMPSLCSFZMPNZFZ	42
	15	12 15 16 17 18 19 20 22 25 28	12 15 18 20 25	65.5	61.08	46
	16	15 18 19 20 22 25 28 30	15 18 20 25 30	69.5	65.1	50
	17	15 18 19 20 22 25 28 30	15 18 20 25 30	73.6	69.12	54
	18	15 18 19 20 22 25 28 30	15 18 20 25 30	77.8	73.14	57
	19	15 18 19 20 22 25 30	15 18 20 25 30	81.7	77.16	62
	20	15 18 19 20 22 25 30	15 18 20 25 30	85.8	81.18	67	25	7
	21	20 22 25 30	20 25 30	89.7	85.21	71
	22	20 22 25 30	20 25 30	93.8	89.24	75
	24	20 22 25 30	20 25 30	101.8	97.3	63
	25	20 22 25 30	20 25 30	105.8	101.33	63

带( )D尺寸对应规格的安装方式为T，其余为N。

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		节数	接头形式	节距(P)	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		平均拉伸强度 KN
代码	系列	节数	接头形式	节距(P)	W	D1	D2	L	L1	H	T	t	平均拉伸强度 KN
标准型JT-KGRDD	08B	4~ 最小单位1	卡扣式	12.7	7.75	8.51	4.45	17	18.2	11.8	1.5	1.5	19.11
标准型JT-KGRDU													14.7
自润滑型JT-KGRDQ													19.11
