直杆键固定铰链销

图片仅供参考

直杆键固定铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	硬度	表面处理
JT-GQVSD	代码 / L尺寸选择型	S45C	—	发黑
JT-GQVUD	代码 / L尺寸指定型	S45C	—	发黑
JT-GQVSU	代码 / L尺寸选择型	S45C	40~45HRC	发黑
JT-GQVUU	代码 / L尺寸指定型	S45C	40~45HRC	发黑
—	代码 / L尺寸选择型	S45C	—	无电解镀镍
JT-GQVUQ	代码 / L尺寸指定型	S45C	—	无电解镀镍
—	代码 / L尺寸选择型	S45C	40~45HRC	无电解镀镍
JT-GQVUF	代码 / L尺寸指定型	S45C	40~45HRC	无电解镀镍
—	代码 / L尺寸选择型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm
JT-GQVUO	代码 / L尺寸指定型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm
JT-GQVDD	代码 / L尺寸选择型	SUS304	—	—
JT-GQVQD	代码 / L尺寸指定型	SUS304	—	—
—	代码 / L尺寸选择型	SUS440C	48~53HRC	—
JT-GQVFD	代码 / L尺寸指定型	SUS440C	48~53HRC	—

工艺孔加工条件：4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

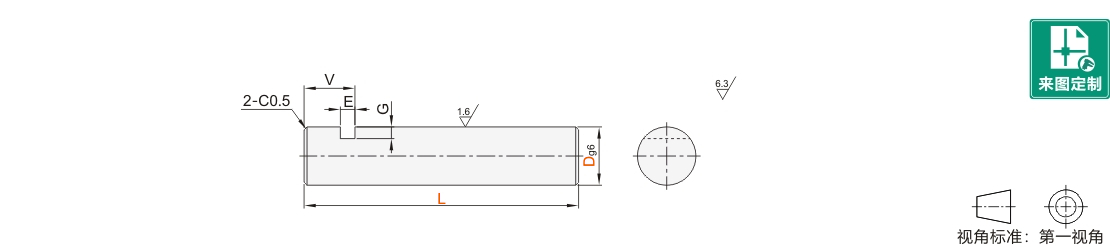

选型参数

L尺寸选择型

型号			L	V	E	G
代码	Dg6		L	V	E	G
JT-GQVSD JT-GQVSU JT-GQVDD	3	-0.002 -0.008	10 12 14 15 16 18 20	8	2.6	1
	4	-0.004 -0.012				1
	5					1.5
	6		15 16 18 20 22 24 25 30 35 40 45 50			2
	8	-0.005 -0.014	15 16 18 20 22 24 25 30 35 40 45 50
	10	-0.005 -0.014	15 16 18 20 22 24 25 30 35 40 45 50
	12	-0.006 -0.017	18 20 22 24 25 30 35 40 45 50

L尺寸指定型

型号			最小单位0.1	V	E	G
代码	Dg6		L	V	E	G
JT-GQVUD JT-GQVUU JT-GQVUQ JT-GQVUF JT-GQVUO JT-GQVQD JT-GQVFD	3	-0.002 -0.008	10.0~60.0	8	2.6	1
	4	-0.004 -0.012	10.0~60.0			1
	5		10.0~80.0			1.5
	6		10.0~110.0			2
	8	-0.005 -0.014	10.0~110.0
	10	-0.005 -0.014	15.0~120.0
	12	-0.006 -0.017	15.0~220.0
	13		25.0~220.0
	14
	15
	16		30.0~220.0		3.6	3
	17
	18
	20	-0.007 -0.020
	22
	25
