加强型桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXCSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	55系列拖链
JT-KXCSU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	55系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

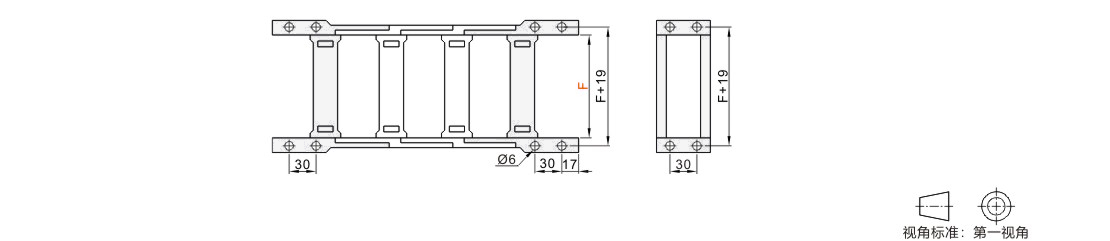

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VES01	加强型55系列拖链用	方型	工程塑料	黑色	-20℃~80℃	UL94-HB

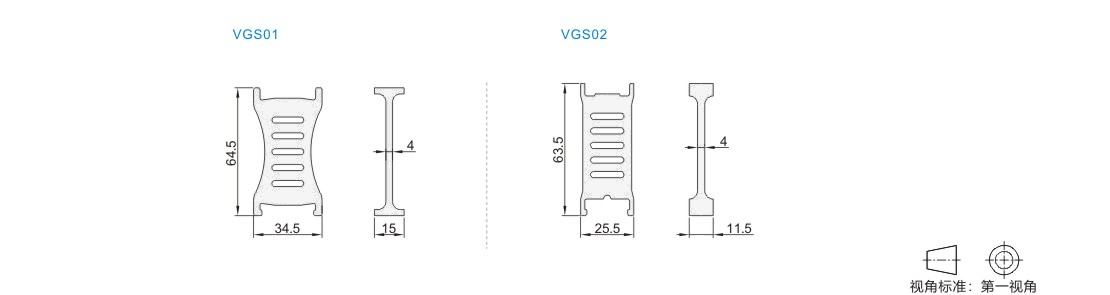

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGS01	加强型 55系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXCSD
VGS02	加强型 55系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXCSU

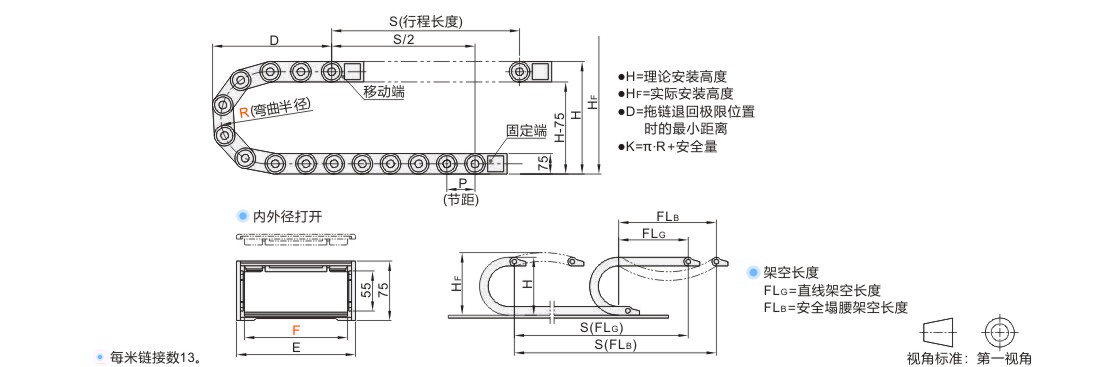

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXCSD	50	100	1~	VES01-F50	275	230	600	325	81	80	50	3.5	90	35	≈2.23
		150			375	280	750	425
		200			475	330	910	525
	75	100		VES01-F75	275	230	600	325	106						≈2.58
		150			375	280	750	425
		200			475	330	910	525
	100	100		VES01-F100	275	230	600	325	131						≈2.8
		150			375	280	750	425
		200			475	330	910	525
	125	100		VES01-F125	275	230	600	325	156						≈3.04
		150			375	280	750	425
		200			475	330	910	525
	130	100		VES01-F130	275	230	600	325	161						≈3.15
		150			375	280	750	425
		200			475	330	910	525
	150	100		VES01-F150	275	230	600	325	181						≈3.28
		150			375	280	750	425
		200			475	330	910	525
	175	100		VES01-F175	275	230	600	325	206						≈3.56
		150			375	280	750	425
		200			475	330	910	525
	200	100		VES01-F200	275	230	600	325	231						≈3.85
		150			375	280	750	425
		200			475	330	910	525
	250	100		VES01-F250	275	230	600	325	281						≈4.24
	250	150		VES01-F250	375	280	750	425	281						≈4.24
JT-KXCSU	50	125	1~	VER01-F50	325	255	675	375	81	80	50	3.5	90	35	≈2.41
		150			375	280	750	425
		200			475	330	910	525
	75	125		VES01-F75	325	255	675	375	106						≈2.74
		150			375	280	750	425
		200			475	330	910	525
	100	125		VES01-F100	325	255	675	375	131						≈2.76
		150			375	280	750	425
		200			475	330	910	525
	130	125		VES01-F130	325	255	675	375	161						≈3.35
		150			375	280	750	425
		200			475	330	910	525
	150	125		VES01-F150	325	255	675	375	181						≈3.48
		150			375	280	750	425
		200			475	330	910	525
	175	125		VES01-F175	325	255	675	375	206						≈3.7
		150			375	280	750	425
		200			475	330	910	525
	200	125		VES01-F200	325	255	675	375	231						≈4.07
		150			375	280	750	425
		200			475	330	910	525

接头

型号
代码	内宽F
VES01	50
	75
	100
	125
	130
	150
	175
	200
	250
