还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3.5~30/0.01

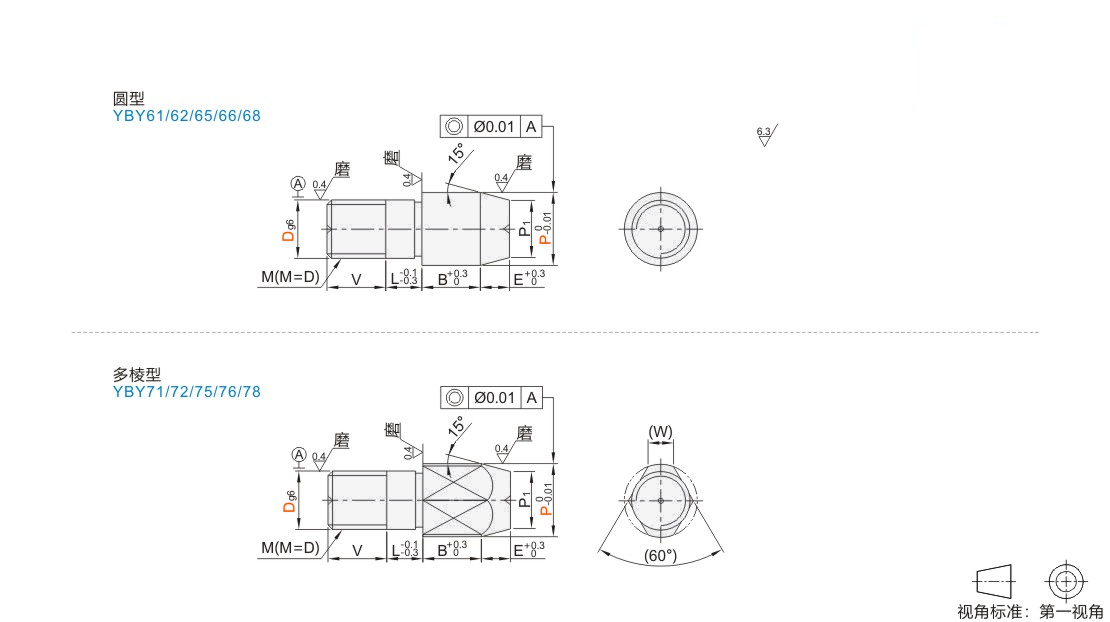

图片仅供参考

大头锥角外螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号			最小单位0.01	L	B	V	M	E	(W)
代码	Dg6		P	L	B	V	M	E	(W)
圆型多棱型 JT-RXRXD JT-RXRLD JT-RXRXU JT-RXRLU JT-RXRXO JT-RXRLO JT-RXRXX JT-RXRLX JT-RXRXM JT-RXRLM	3	-0.002 -0.008	3.50~6.00	2	5	4.5	3	2	1.5
	4	-0.004 -0.012	4.50~7.00	2	6	6	4	3	1.8
	5		5.50~8.00	3	6	7.5	5		2.2
	6		6.50~ 10.00	3	8	9	6		3
	8	-0.005 -0.014	9.00~ 13.00	5	8	12	8	4	3.5
	10	-0.005 -0.014	11.00~ 15.00	5	10	15	10		4
	12	-0.006 -0.017	13.00~ 18.00	8		18	12		5
	16	-0.006 -0.017	17.00~25.00	8		24	16	5	7
	20	-0.007 -0.020	22.00~30.00	10	15	30	20	5	9

暂未上传文档资料
