精密耐热弯接头快插式外螺纹

图片仅供参考

精密耐热弯接头快插式外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 密封部材料	表面处理 / 主体	类型
JT-LTRFQD	黄铜	黄铜	耐热NBR	镀镍	外螺纹 ● 弯接头

选型参数

选型表

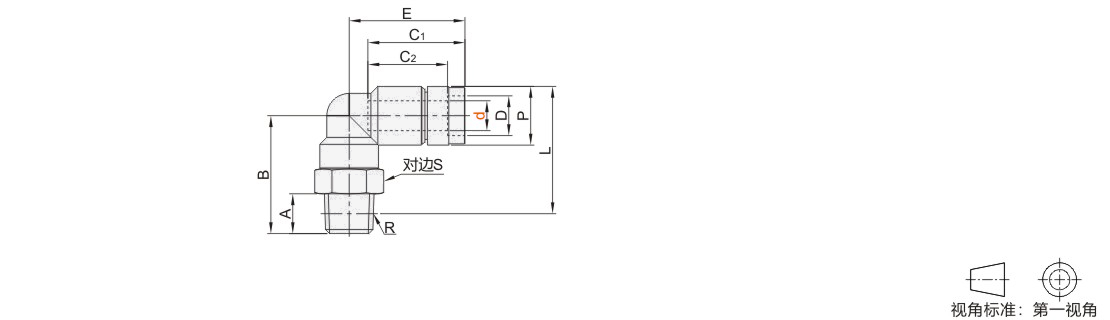

型号		公称型号	R	D	A	B	L	P	C1	C2	E	S	喷嘴直径	有效断面积（mm²)	重量(g)
代码	d	公称型号	R	D	A	B	L	P	C1	C2	E	S	喷嘴直径	有效断面积（mm²)	重量(g)
JT-LTRFQD	4	M5	M5	6	3	19	20.8	9.7	17.6	JT-VMPDOCSUZMPNZFZ	20.5	10	1.8	1.5	JT-VMPDOCSUZMPNZFZ
		1	R1/8		8	22	22.8					10	2.5	3.5	17
		2	R1/4		11	25	23.8					14	2.5	3.5	22
	6	M5	M5	8	3	20.7	23.6	11.8	19.5	16	23.3	12	1.8	1.9	23
		1	R1/8		8	23.7	25.6					12	4	9	25
		2	R1/4		11	26.7	26.6					14			29
		3	R3/8		12	28.5	28.1					17			39
	8	1	R1/8	10	8	25	27.9	13.7	20.2	17	24.8	14	6	16	32
		2	R1/4		11	28	28.8					14			35
		3	R3/8		12	29.8	30.3					17			44
	10	1	R1/8	12	8	27.5	32.3	17.5	23.2	19.5	29.3			22.5	55
		2	R1/4		11	30.5	33.2						8	30	58
		3	R3/8		12	31.5	33.9								58
		4	R1/2		JT-VMPDOCSUZMPNZFZ	34.5	35.1					21			80
	12	2	R1/4	14	11	31	35.4	20.8	26.3	23	33.4	21		38	87
		3	R3/8		12	32	36.1						9	39	92
		4	R1/2		JT-VMPDOCSUZMPNZFZ	35	37.2						9	39	103
