平皮带用圆弧型滑轮

图片仅供参考

平皮带用圆弧型滑轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VVZVSD	铝合金	喷细砂本色阳极氧化	圆弧型 ● 无法兰型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽尺寸N:新JIS(B1301)键槽尺寸表

NH7		bJs9		t
8	+0.015 0	3	±0.0125	1.4	+0.1 0
10		3	±0.0125	1.4
K10		4	±0.0150	1.8
12	+0.018 0	4		1.8
15	+0.018 0	5		2.3
20	+0.021 0	6		2.8
25		8	±0.0180	3.3	+0.1 0
30		8	±0.0180	3.3	+0.1 0

选型参数

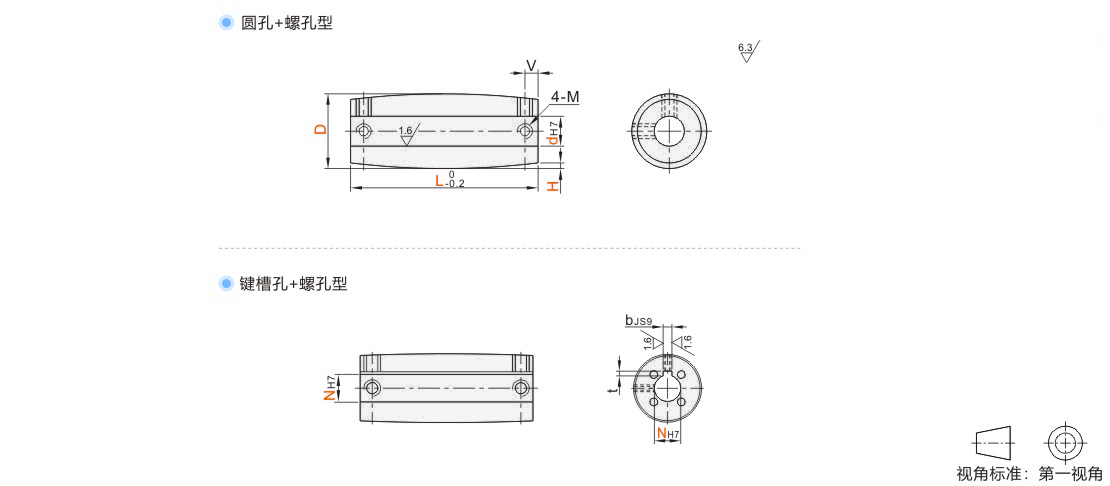

圆孔+螺孔型

型号		dH7		最小单位1	H	M	V
代码	D	dH7		L	H	M	V
JT-VVZVSD	15	8		20~100	0.3 0.5	M4	3.5
	20	8
	20	10
	25	8
	25	10
	30	8
		10
		12
	35	10
		12
		15
	40	12
		15
		20
	50	15				M5	4
		20
		25
	60	20				M6	4.5
		25
		30
	80	25				M8	6
		30
		35

键槽孔+螺孔型

型号		NH7	最小单位1	H	M	V
代码	D	NH7	L	H	M	V
JT-VVZVSD	15	8	20~100	0.3 0.5	M3	3.5
	20	8
	20	10 K10
	25	8
	25	10 K10
	30	8
		10 K10
		12
	35	10 K10
		12
		15			M4
	40	12			M3
		15			M4
		20			M5
	50	15			M4	4
		20			M5
		25
	60	20				4.5
		25			M6
		30
	80	25				6
	80	30				6
