悬臂销内螺纹安装台阶型

图片仅供参考

悬臂销内螺纹安装台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理	类型
JT-VGVFDD	台阶型	SCr440	发黑	带外螺纹型
JT-VGVFUD	六角型	SCr440	发黑	带外螺纹型
JT-VGVFDU	台阶型	SCr440	无电解镀镍	带外螺纹型
JT-VGVFUU	六角型	SCr440	无电解镀镍	带外螺纹型
JT-VGVFDL	台阶型	SCr440	—	带外螺纹型
JT-VGVFUL	六角型	SCr440	—	带外螺纹型
JT-VGVFDQ	台阶型	SUS304	—	带外螺纹型
JT-VGVFUQ	六角型	SUS304	—	带外螺纹型

表1

M	Y+F
M3	Y+F≥10
M4	Y+F≥12
M6	Y+F≥15.5
M8	Y+F≥19.5
M10	Y+F≥23.5
M12	Y+F≥29.5
M16	Y+F≥37
M20	Y+F≥45

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见表2。

选型参数

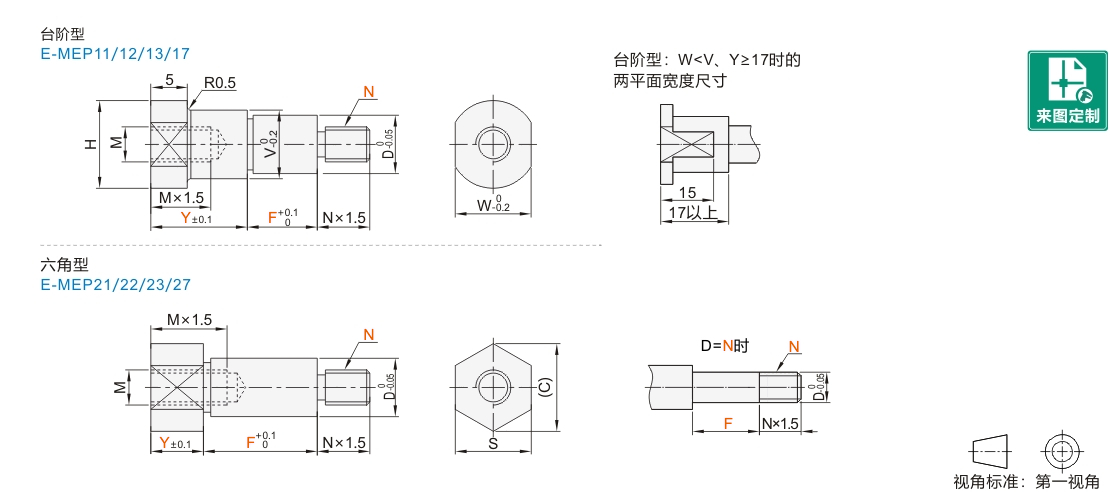

台阶型

型号		D	最小单位1		N	M	V	H	W
代码	规格	D	Y	F	N	M	V	H	W
(SCr440) JT-VGVFDD JT-VGVFDU JT-VGVFDL (SUS304) JT-VGVFDQ	6	6	7~65	5~80	4 5 6	M3	8	10	8
	8	8			5 6 8	M4	10	12	10
	10	10			6 8 10	M6	13	15	13
	12	12		10~80	6 8 10 12	M8	15	17	14
	13	13			6 8 10 12	M8	16	18	15
	15	15			8 10 12 (15)	M10	18	20	17
	16	16			8 10 12 (15)		19	21	18
	17	17			10 12 (15) 16		20	23	20
	18	18			10 12 (15) 16		21	23	20
	20	20			10 12 (15) 16 20	M12	24	26	24
	22B	22			10 12 (15) 16 20	M12	26	28	26
	25	25			10 12 (15) 16 20 24 (25)	M16	29	31	27
	25A	25			10 12 (15) 16 20 24 (25)	M12	29	31	27
	30	30			12 (15) 16 20 24 (25) 30	M20	34	36	32
	30A	30			12 (15) 16 20 24 (25) 30	M16	34	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

六角型

型号		D	最小单位1		N	M	S	(C)
代码	规格	D	Y	F	N	M	S	(C)
(SCr440) JT-VGVFUD JT-VGVFUU JT-VGVFUL (SUS304) JT-VGVFUQ	6	6	2~65	5~110	4 5 6	M3	8	9.2
	8	8			5 6 8	M4	10	11.5
	10	10			6 8 10	M6	13	15
	12	12		10~110	6 8 10 12	M8	14	16.2
	13	13			6 8 10 12	M8	17	19.6
	15	15			8 10 12 (15)	M10	17	19.6
	16	16			8 10 12 (15)		19	21.9
	17	17			10 12 (15) 16		19	21.9
	18	18			10 12 (15) 16		24	27.7
	20	20	4~65		10 12 (15) 16 20	M12
	22	22			10 12 (15) 16 20	M12
	25	25			10 12 (15) 16 20 24 (25)	M16	27	31.2
	25A	25			10 12 (15) 16 20 24 (25)	M12	27	31.2
	30	30			10 12 (15) 16 20 24 (25) 30	M20	32	36.9
	30A	30			10 12 (15) 16 20 24 (25) 30	M16	32	36.9

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

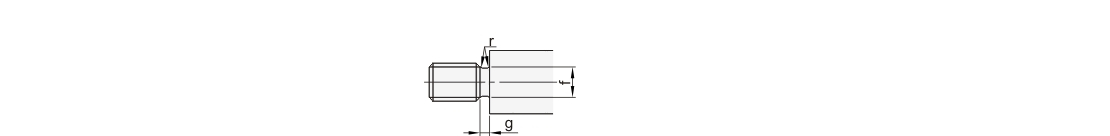

表2：外螺纹退刀槽加工尺寸

粗牙螺纹				细牙螺纹
螺纹直径 (N)	g	r	f	螺纹直径 (NC)	g	r	f
4	1.2~1.5	0.2~0.3	2.9~3.2	4	1.2~1.5	0.2~0.3	2.9~3.2
5	1.2~1.5	0.2~0.3	3.9~4.1	5	1.2~1.5	0.2~0.3	3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9	6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6	8			6.3~6.6
10			8.1~8.3	10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1	12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8	16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2	20	1.5~4.0		17.0~17.2
24	2.5~5.0	0.2~1.5	20.0~20.7	24	2.5~5.0	0.2~1.5	20.0~20.7
30	2.5~5.0	0.2~1.5	26.0~26.2	30	2.5~5.0	0.2~1.5	26.0~26.2

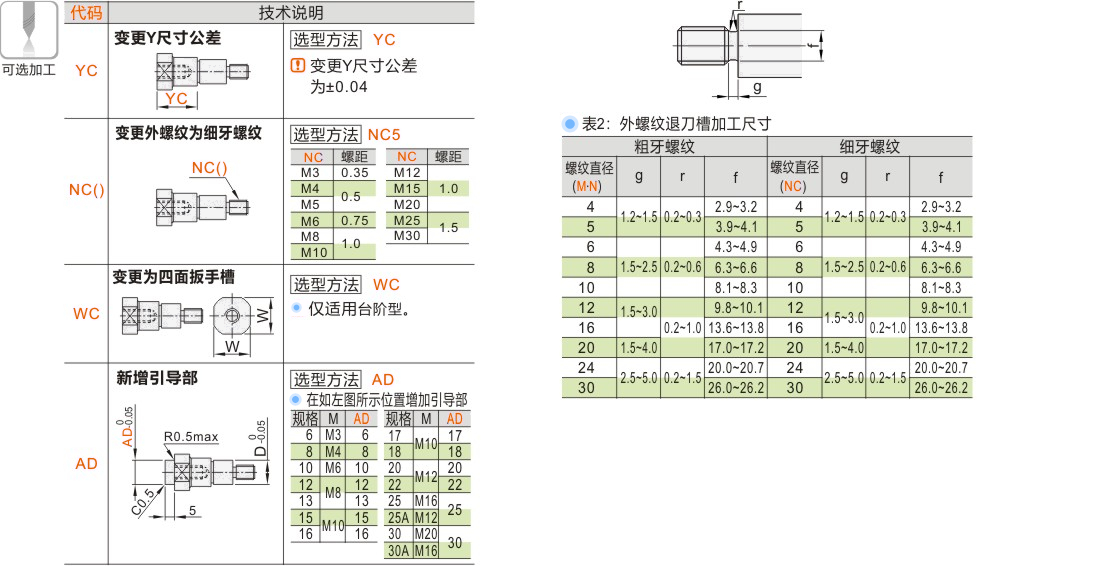

可选加工参数
