斜角型拖链接头 JT-KXRUU/JT-KXRUF

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRUU	21	内径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-KXRUF	21	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
JT-KVRUU	21系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
JT-KVRUF	21系列拖链用	无	工程塑料	黑色	-20℃~100℃	UL94-HB

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY01	一般用型拖链用	竖隔片	工程塑料	黑色	-20°℃~100°℃	UL94-HB
VHY01	一般用型拖链用	横隔片	工程塑料	黑色	-20°℃~100°℃	UL94-HB

横隔片搭配竖隔片一起使用。

选型参数

拖链

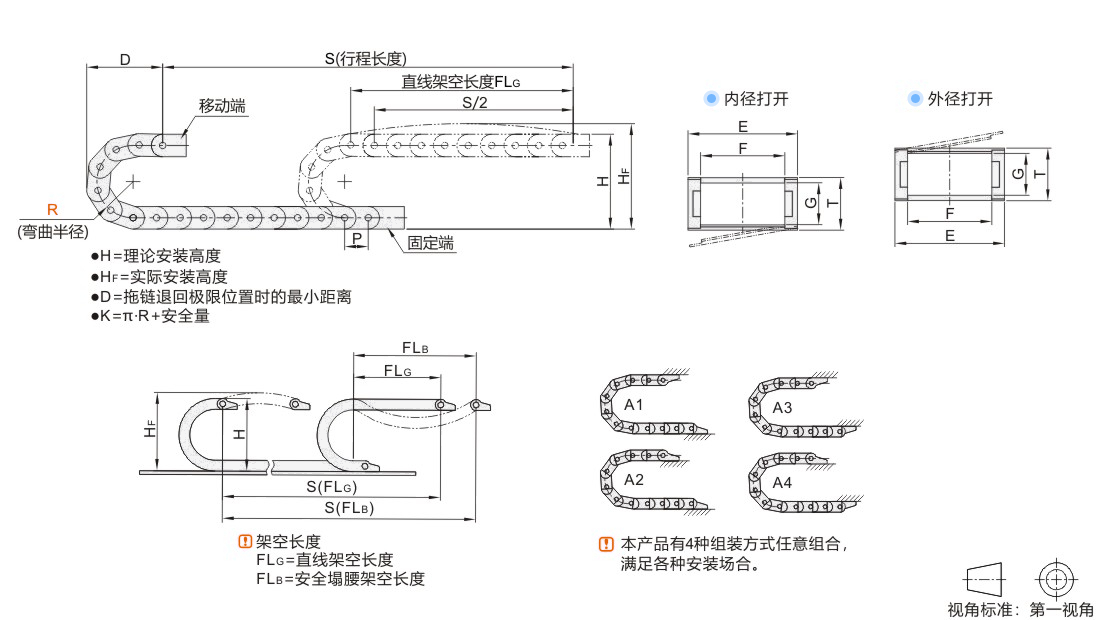

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度 HF	最大电缆直径	最大架空负载 ( kg/m)	最大架空长度 ( m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度 HF	最大电缆直径	最大架空负载 ( kg/m)	最大架空长度 ( m)	重量 ( kg/m)
JT-KXRUU JT-KXRUF	2115	28*	1~ (最小单位1)	(带梳状板) JT-KVRUU (无梳状板) JT-KVRUF	21	28	15	28.7	33.3	84	109	222	109	18	0.8	1.2	≈0.44
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2125	28*					25	38.7		84	109	222	109				≈0.45
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2138	28*					38	51.7		84	109	222	109				≈0.50
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2150	28*					50	63.7		84	109	222	109				≈0.53
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	21 68	38					68	82		104	119	253	129				≈0.66
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2180	38					80	94		104	119	253	129				≈0.72
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	21100	48					100	114		124	129	284	149				≈0.78
		55								138	136	306	163
		75								178	156	369	203
		100								228	181	447	253

带*号的弯曲半径仅适用于JT-KXRUF。

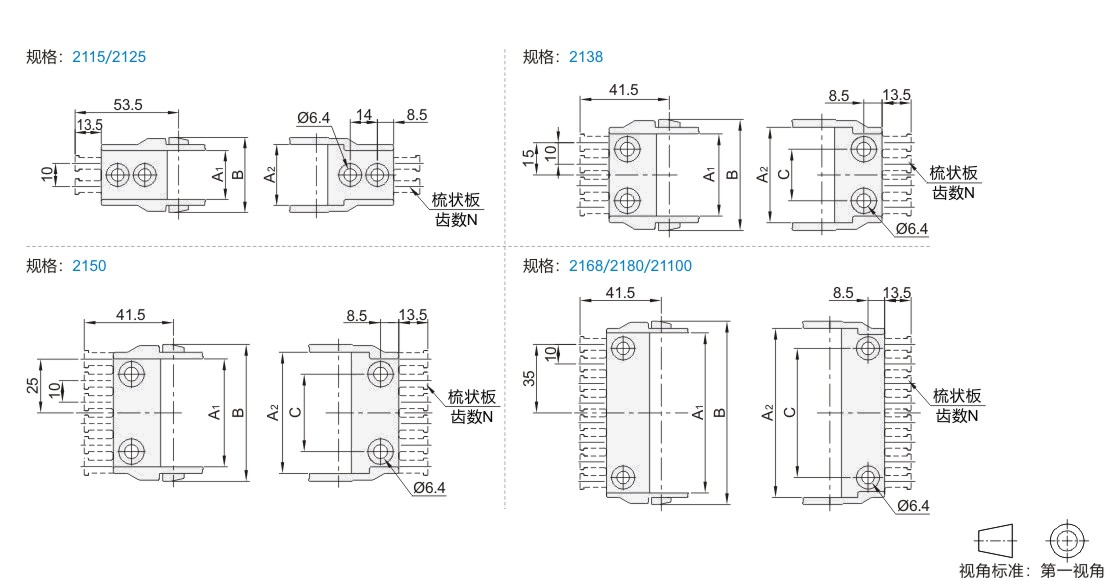

接头

型号		内宽	A1	A2	B	C	梳状板齿数N	适用拖链规格
代码	规格	内宽	A1	A2	B	C	仅适用JT-KVRUU	适用拖链规格
JT-KVRUU JT-KVRUF	2115	15	15.2	21.8	28.7	—	2	JT-KXRUU-2115/JT-KXRUF-2115
	2125	25	25.2	31.4	38.7	—	2	JT-KXRUU-2125/JT-KXRUF-2125
	2138	38	38.2	44.4	51.7	24	4	JT-KXRUU-2138/JT-KXRUF-2125
	2150	50	50.2	56.4	63.7	36	6	JT-KXRUU-2150/JT-KXRUF-2150
	2168	68	68.2	74.4	81.7	54	7	JT-KXRUU-2168/JT-KXRUF-2168
	2180	80	80.2	86.4	93.7	66	8	JT-KXRUU-2180/JT-KXRUF-2180
	21100	100	100.2	106.4	113.7	86	10	JT-KXRUU-21100/JT-KXRUF-21100

分隔片

型号		适用拖链规格
代码	适用拖链内宽F	适用拖链规格
VHY01	38	JT-KXRUU-2138/JT-KXRUF-2138
	50	JT-KXRUU-2150/JT-KXRUF-2150
	68	JT-KXRUU-2168/JT-KXRUF-2168
	80	JT-KXRUU-2180/JT-KXRUF-2180
	100	JT-KXRUU-21100/JT-KXRUF-21100

竖隔片

型号													适用拖链代码
代码					适用拖链内高G
代码					适用拖链内高G																VGY01					21								JT-KXRUU/JT-KXRUF
