棒型同步轮 MXL/XL/S2M/S3M/S5M
图片仅供参考
收藏 分享

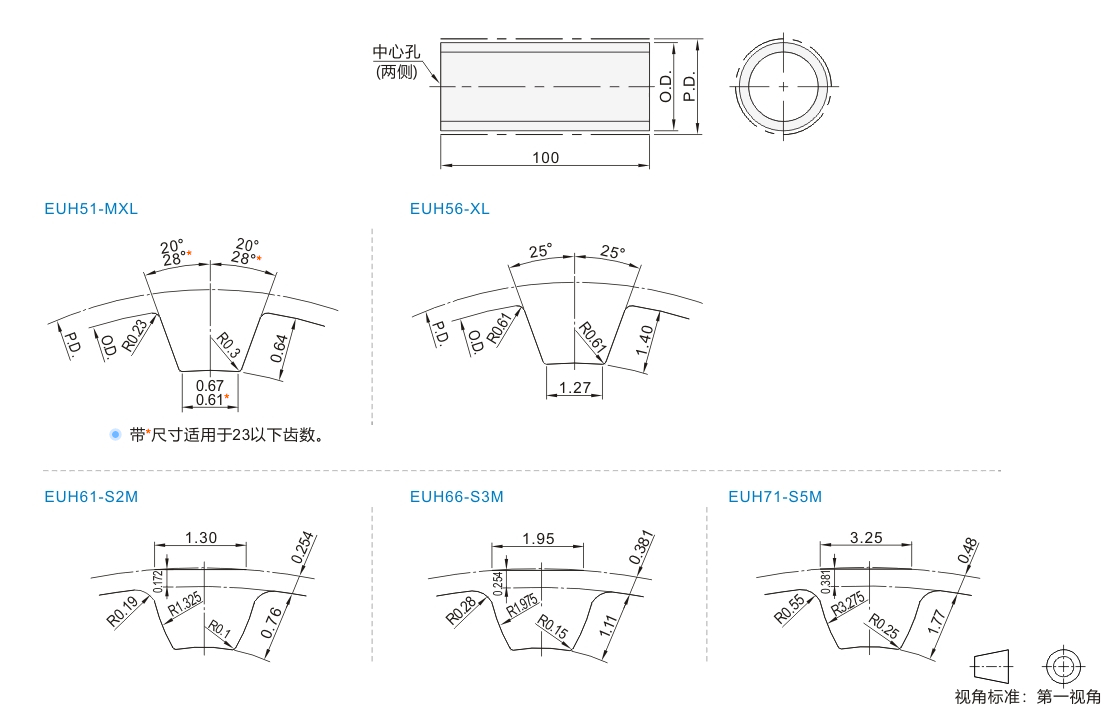

棒型同步轮 MXL/XL/S2M/S3M/S5M

产品属性： 材质 铝合金 表面处理 本色阳极氧化 有无法兰 无 皮带宽度 100 种类筛选 同步轮
产品型号： 请点击左侧选项进行选型
代码材质表面处理类型
类型
EUH51铝合金本色阳极
氧化		棒型MXL
EUH56铝合金本色阳极
氧化		棒型XL
EUH61铝合金本色阳极
氧化		棒型S2M
EUH66铝合金本色阳极
氧化		棒型S3 M
EUH71铝合金本色阳极
氧化		棒型S5M

选型参数

EUH51

型号
P.D.
O.D.
代码齿数
JT-VDQOD-MXL10 6.475.96
11 7.116.61
12 7.767.25
13 8.417.90
14 9.068.55
15 9.709.19
16 10.359.84
17 11.0010.49
18 11.6411.14
19 12.2911.78
20 12.9412.43
21 13.5813.JT-VMPSLCSFZMPNZFZ
22 14.2313.72
23 14.8814.37
24 15.5215.02
25 16.1715.66
26 16.8216.31
27 17.4616.96
28 18.1117.60
30 19.4018.90
32 20.7020.19
34 21.9921.48
36 23.2922.78
38 24.5824.JT-VMPSLCSFZMPNZFZ
40 25.8725.36
42 27.1726.66
44 28.4627.95
46 29.7529.24
48 31.0530.54
50 32.3431.83
60 38.8138.30
72 46.5746.06

EUH56

型号
P.D.
O.D.
代码齿数
JT-VDQOX-XL16 25.8725.36
18 29.1128.60
19 30.7230.22
20 32.3431.83
22 35.5735.JT-VMPSLCSFZMPNZFZ
24 38.8138.30
25 40.4339.92
26 42.0441.53
28 45.2844.77
30 48.5148.00
32 51.7451.24
36 58.2157.70
40 64.6864.17

  EUH61

型号
P.D.
O.D.
代码齿数
JT-VDQXD-S2M14 8.918.40
15 9.559.04
16 10.199.68
18 11.4610.95
20 12.7312.22
22 14.0113.50
24 15.2814.77
25 15.9215.41
26 16.5516.04
28 17.8317.32
30 19.1018.59
32 20.3719.86
36 22.9222.41
40 25.4624.96
44 28.0127.50
48 30.5630.05
50 31.8331.32
60 38.2037.69

EUH66

型号
P.D.
O.D.
代码齿数
JT-VDQXX-S3M14 13.3712.61
15 14.3213.56
16 15.2814.52
18 17.1916.43
20 19.1018.34
22 21.0120.25
24 22.9222.16
25 23.8723.11
26 24.8324.JT-VMPSLCSFZMPNZFZ
28 26.7425.98
30 28.6527.89
32 30.5629.80
36 34.3833.62
40 38.2037.44
44 42.0241.25
48 45.8445.JT-VMPSLCSFZMPNZFZ
50 47.7546.98
60 57.3056.53

EUH71

型号
P.D.
O.D.
代码齿数
JT-VDQLD-S5M
14 22.2821.32
16 25.4624.50
20 31.8330.87
24 38.2037.24
25 39.7938.83
30 47.7546.79
32 50.9349.97
36 57.3056.34
40 63.6662.70
可选加工参数
产品名称
暂未上传文档资料
