短节距输送链条带附件单侧单孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	系列	ISO链号	节距(P)	附件	材质	类型
JT-VKGESD	40系列	08A	12.7	全链节带附件	钢	带附件单侧型短节距输送链条
JT-VKGESU	40系列	08A	12.7	每2节带附件	钢	带附件单侧型短节距输送链条
JT-VKGESF	40系列	08A	12.7	每4节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEDD	50系列	10A	15.875	全链节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEDU	50系列	10A	15.875	每2节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEDF	50系列	10A	15.875	每4节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEUD	60系列	12A	19.05	全链节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEUU	60系列	12A	19.05	每2节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEUF	60系列	12A	19.05	每4节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEQD	80系列	16A	25.4	全链节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEQU	80系列	16A	25.4	每2节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEQF	80系列	16A	25.4	每4节带附件	钢	带附件单侧型短节距输送链条
JT-VKGEOD	40系列	08A	12.7	全链节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEOU	40系列	08A	12.7	每2节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEOF	40系列	08A	12.7	每4节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEXD	50系列	10A	15.875	全链节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEXU	50系列	10A	15.875	每2节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEXF	50系列	10A	15.875	每4节带附件	钢	带附件双侧型短节距输送链条
JT-VKGELD	60系列	12A	19.05	全链节带附件	钢	带附件双侧型短节距输送链条
JT-VKGELU	60系列	12A	19.05	每2节带附件	钢	带附件双侧型短节距输送链条
JT-VKGELF	60系列	12A	19.05	每4节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEMD	80系列	16A	25.4	全链节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEMU	80系列	16A	25.4	每2节带附件	钢	带附件双侧型短节距输送链条
JT-VKGEMF	80系列	16A	25.4	每4节带附件	钢	带附件双侧型短节距输送链条

附件仅作为传送用途，请勿用于精准定位。
※ 最末的链节可作为附带的接头链节。

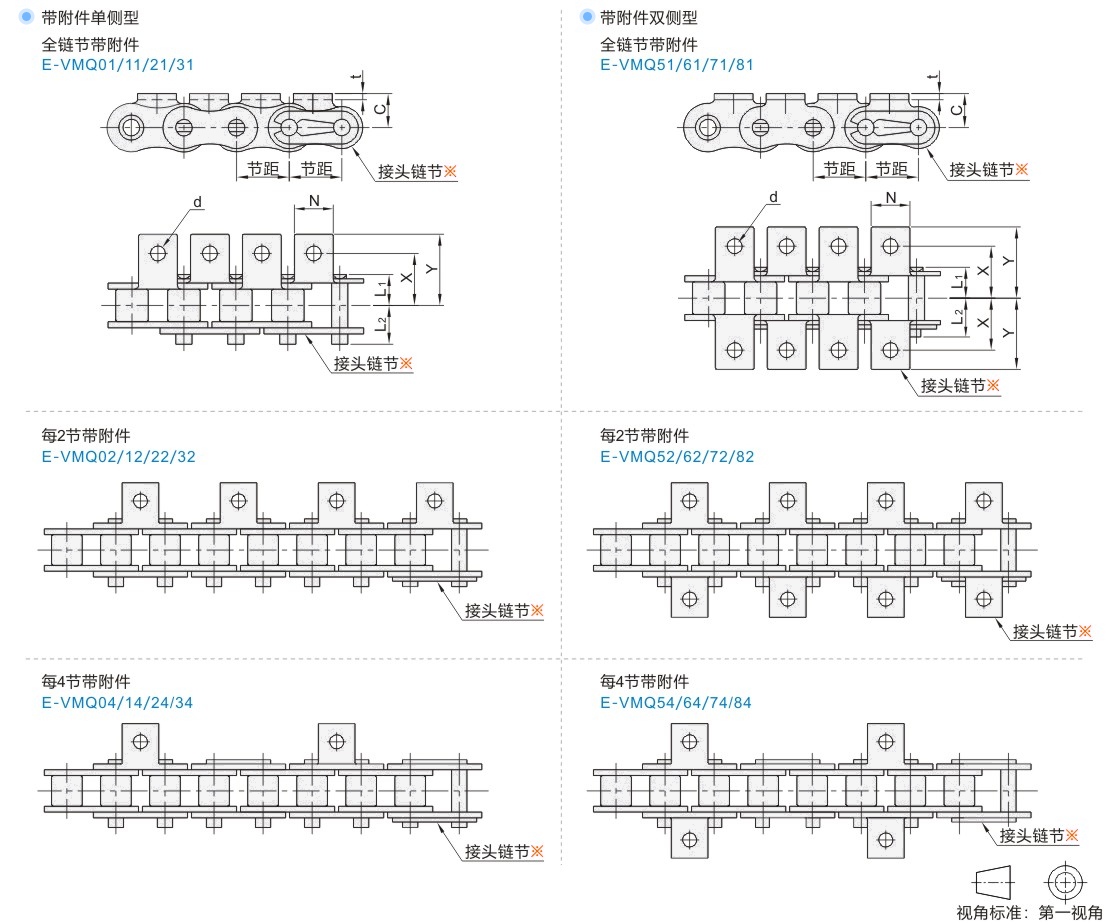

选型参数

选型表

型号		节数	销		板	附件					容许最大张力 KN(kgf)
代码	规格	节数	L1	L2	t	C	X	Y	N	d	容许最大张力 KN(kgf)
40系列 JT-VKGESD JT-VKGESU JT-VKGESF JT-VKGEOD JT-VKGEOU JT-VKGEOF	40	4~	8.JT-VMPSLCSFZMPNZFZ	9.48	1.5	7.9	12.7	17.4	9.5	3.6	2.75(280)
50系列 JT-VKGEDD JT-VKGEDU JT-VKGEDF JT-VKGEXD JT-VKGEXU JT-VKGEXF	50		10.17	11.63	2	10.3	15.9	22.3	12.7	5.5	4.41(450)
60系列 JT-VKGEUD JT-VKGEUU JT-VKGEUF JT-VKGELD JT-VKGELU JT-VKGELF	60		12.7	14.2	2.4	11.9	19.05	27.2	15.9	5.2	6.28(640)
80系列 JT-VKGEQD JT-VKGEQU JT-VKGEQF JT-VKGEMD JT-VKGEMU JT-VKGEMF	80		16.15	19.25	3.2	15.9	25.4	35.2	19.1	6.8	10.69(1090)
