带轮槽型（齿距）

表面处理

齿面宽度

选型参数

齿数 *

齿槽宽度A(mm) *

8~103/1

轴承内径d(mm) *

图片仅供参考

梯形齿同步轮惰轮两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 本体	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-VDNUD-MXL	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-MXL	MXL	2.032	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-XL	XL	5.08	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-XL	XL	5.08	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-L	L	9.525	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-L	L	9.525	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-H	H	12.7	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-H	H	12.7	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-T5	T5	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-T5	T5	5.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-T10	T10	10.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-T10	T10	10.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-AT5	AT5	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-AT5	AT5	5.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VDNUD-AT10	AT10	10.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VDNUU-AT10	AT10	10.0	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

轴承尺寸表

d	轴承型号×数量	D	B	dh
3	BAF673ZZ×2	6	2.5	5
4	BAF674ZZ×2	7	2.5	6
5	BAF695ZZ×2	13	4	11
6	BAF696ZZ×2	15	5	13
8	BAF698ZZ×2	19	6	16.5
10	BAY6900ZZ×2	22	6	19.5
12	BAY6001ZZ×2	28	8	25
15	BAY6002ZZ×2	32	9	29
20	BAY6004ZZ×2	42	12	37
25	BAY6005ZZ×2	47	12	42
30	BAY6206ZZ×2	62	16	56

不指定轴承品牌，轴承为压入式。

选型参数

选型表

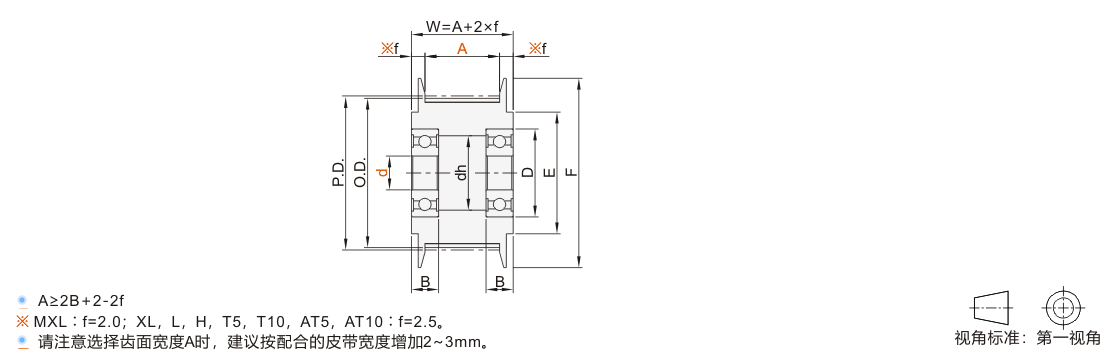

型号		A 最小单位1	d	P.D.	O.D.	F	E
代码	齿数	A 最小单位1	d	P.D.	O.D.	F	E
JT-VDNUD-MXL JT-VDNUU-MXL	20	8~60	3 4	12.94	12.43	18	11
	22			14.23	13.72	18	11
	24			15.52	15.02	20	13
	30		3 4 5	19.40	18.90	26	16
	36	8~103	3 4 5 6	23.29	22.78	28	18
	40		3 4 5 6	25.87	25.36	30	20
	50		3 4 5 6 8 10	32.34	31.84	35	25
	60		3 4 5 6 8 10 12	38.81	38.30	44	32
JT-VDNUD-XL JT-VDNUU-XL	16	8~103	3 4 5 6	25.87	25.36	32	20
	18		3 4 5 6 8	29.11	28.60	36	24
	20		3 4 5 6 8 10	32.34	31.83	40	27
	22		3 4 5 6 8 10	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30
	25		3 4 5 6 8 10 12	40.43	39.92	48	35
	28		5 6 8 10 12 15	45.28	44.77	55	40
	30		5 6 8 10 12 15	48.51	48.00	55	40
	36		5 6 8 10 12 15 20	58.21	57.70	67	50
JT-VDNUD-L JT-VDNUU-L	14	8~103	3 4 5 6 8 10 12	42.45	41.68	48	35
	15		3 4 5 6 8 10 12	45.48	44.72	48	35
	16		5 6 8 10 12 15	48.51	47.75	55	40
	18		5 6 8 10 12 15	54.57	53.81	61	45
	20		5 6 8 10 12 15 20	60.64	59.88	67	50
	22		8 10 12 15 20 25	66.70	65.94	80	60
	30		8 10 12 15 20 25 30	90.96	90.20	99	80
JT-VDNUD-AT5 JT-VDNUU-AT5	18	8~103	3 4 5 6	28.65	27.40	33	22
	20		3 4 5 6 8	31.83	30.60	36	24
	24		3 4 5 6 8 10	38.20	37.00	45	30
	25		3 4 5 6 8 10	39.79	38.60	45	30
	28		3 4 5 6 8 10 12	44.56	43.35	48	35
	30		5 6 8 10 12 15	47.75	46.55	55	40
JT-VDNUD-H JT-VDNUU-H	14	12~103	5 6 8 10 12 15	56.60	55.22	61	45
	15		5 6 8 10 12 15 20	60.64	59.27	67	50
	16		5 6 8 10 12 15 20 25	64.68	63.31	70	56
	18		8 10 12 15 20 25	72.77	71.39	80	60
	20		8 10 12 15 20 25 30	80.85	79.48	87	67
	22			88.94	87.56	95	75
	24			97.02	95.65	104	84
	25			101.10	99.69	111	90
	28			113.20	111.80	123	102
JT-VDNUD-T5 JT-VDNUU-T5	18	8~103	3 4 5 6	28.65	27.80	33	22
	20		3 4 5 6 8	31.83	31.00	36	24
	22		3 4 5 6 8 10	35.01	34.25	40	27
	24			38.20	37.40	45	30
	25			39.79	39.00	45	30
	26		3 4 5 6 8 10 12	41.38	40.60	48	35
	28		3 4 5 6 8 10 12	44.56	43.75	48	35
	30		3 4 5 6 8 10 12 15	47.75	46.95	52	36
JT-VDNUD-T10 JT-VDNUU-T10 JT-VDNUD-AT10 JT-VDNUU-AT10	16	12~103	5 6 8 10 12 15	50.93	49.05	58	40
	18		5 6 8 10 12 15	57.30	55.45	61	45
	20		5 6 8 10 12 15 20	63.66	61.80	67	50
	22		8 10 12 15 20 25	70.03	68.15	80	60
	24		8 10 12 15 20 25 30	76.39	74.55	87	67
	26			82.76	80.90	87	67
	28			89.13	87.25	95	75
	30			95.49	93.65	104	84

可选加工参数

暂未上传文档资料

梯形齿同步轮惰轮 两侧双轴承型
