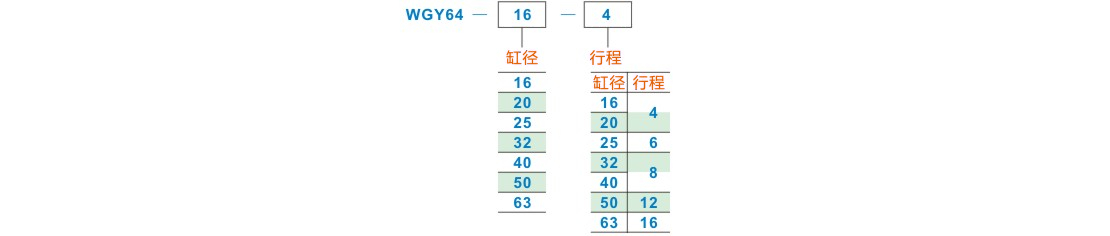

缸径 *

行程 *

平行开闭型气动夹爪

图片仅供参考

平行开闭型气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径(mm)	动作方式	使用流体	最高使用压力	最低使用压力	最高使用频率	环境及流体温度	给油	外径有效夹持力(N)	内径有效夹持力(N)	两侧开闭行程(mm)
16	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	10	12	4
20	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	19	21	4
25	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	31	35	6
32	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	55	61	8
40	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	88	97	8
50	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	140	153	12
63	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	251	268	16

缸径16/20/25推荐购买配套磁性开关代码：WHS13。
缸径32/40/50/63推荐购买配套磁性开关代码：WHS23。
所有缸径默认都带有磁环。

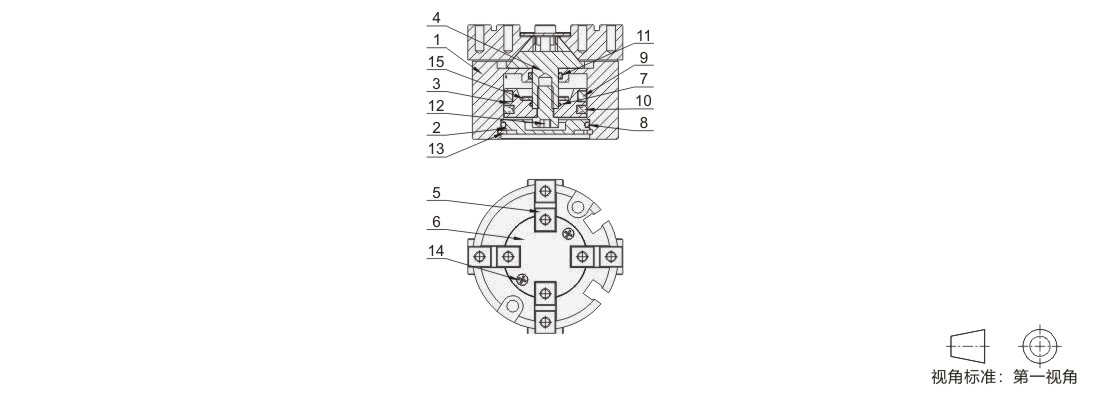

内部结构图

主要零件及材质表

序号			名称							材质
1			缸体							铝合金
2			后盖							铝合金
3			活塞							铝合金
4			活塞杆							铁
5			爪子							普通碳钢
6			不锈钢挡片							不锈钢
7			O型圈							丁腈橡胶
8			O型圈							丁腈橡胶
9			磁铁							橡胶
10			双O型							丁腈橡胶
11			平面防尘							丁腈橡胶
12			矮头螺栓							普通碳钢
13			内卡簧							弹簧钢
14			沉头螺丝							不锈钢
15			环型缓冲垫							牛筋

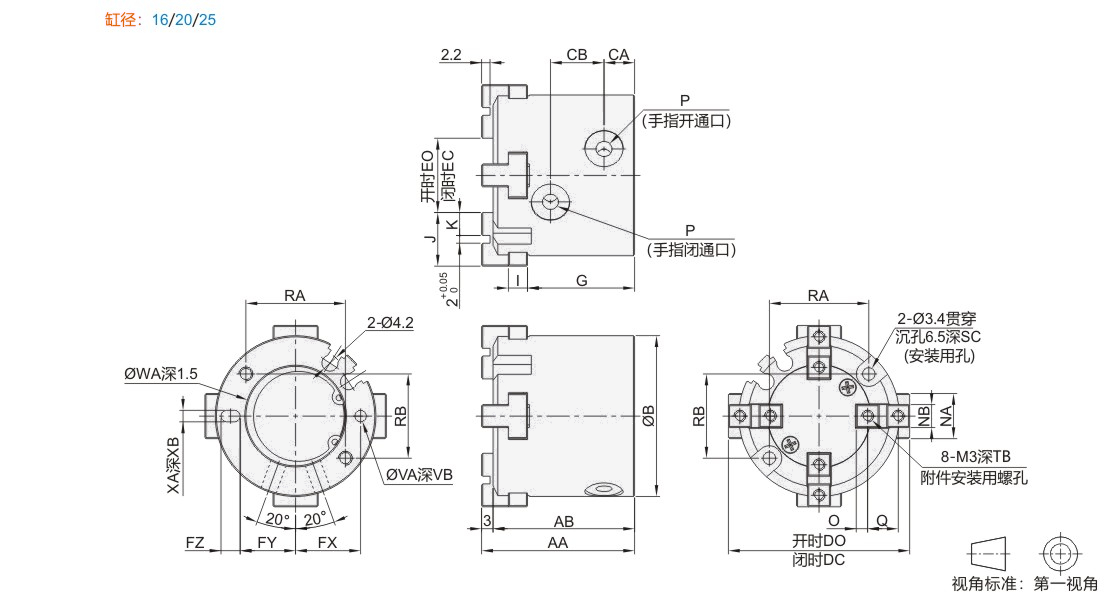

缸径				AA		AB		B		CA		CB		DC		DO		EC		EO		FX			FY			FZ		G		I		J		K		NA		NB		O		P				Q		RA		RB		SC		TB		VA		VB		WA		XA		XB
16				35		32		30		7		11		33		37		13		17		12.5			11			3		25		4		10		4		8		5		2		M3×0.5				6		18		16		8		5		2		2		17		2		2
20				38		35		36		8		12		39		43		15		19		14.5			13			3		27		5		12		5		10		6		2.5		M5×0.8				7		24		18		9.5		6		2		2		21		2		2
25				40		37		42		8		14		48		54		20		26		17			14.5			5		28		5		14		6		12		6		3		M5×0.8				8		26		22		10		6		3		3		26		3		3

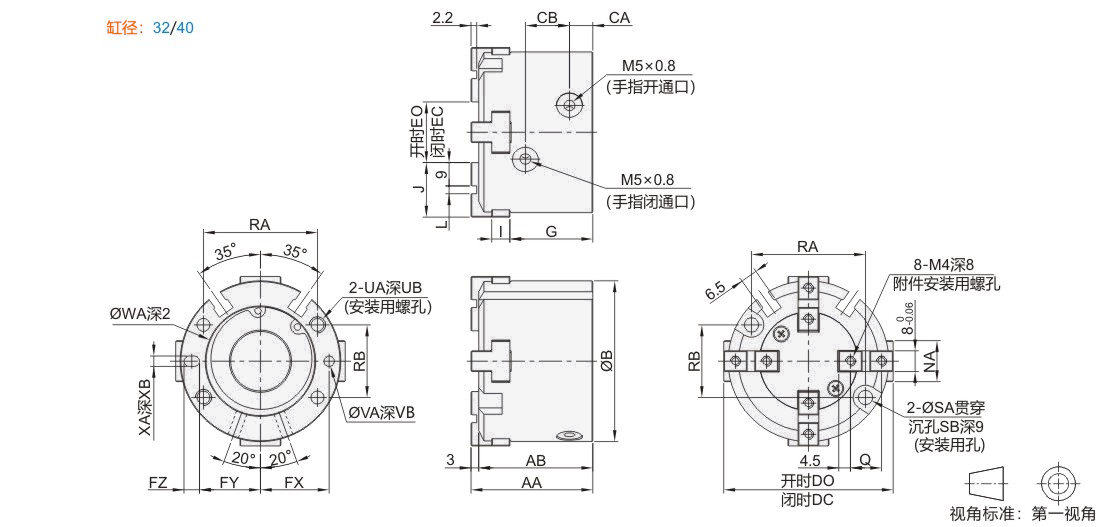

缸径				AA		AB		B		CA		CB		DC		DO		EC		EO		FX			FY			FZ		G			I		J		L		NA		Q		RA		RB		SA		SB		UA				UB		VA		VB		WA		XA		XB
32				44		41		56		8		16		60		68		20		28		23			20.5			5		30.5			6		20		2		14		11		38		25		4.5		8		M5×0.8				10		3		3		34		3		3
40				47		44		62		9		17		66		74		24		32		26.5			23.5			6		32			7		21		3		16		12		44		28		5.5		9.5		M6×1				12		4		4		42		4		4

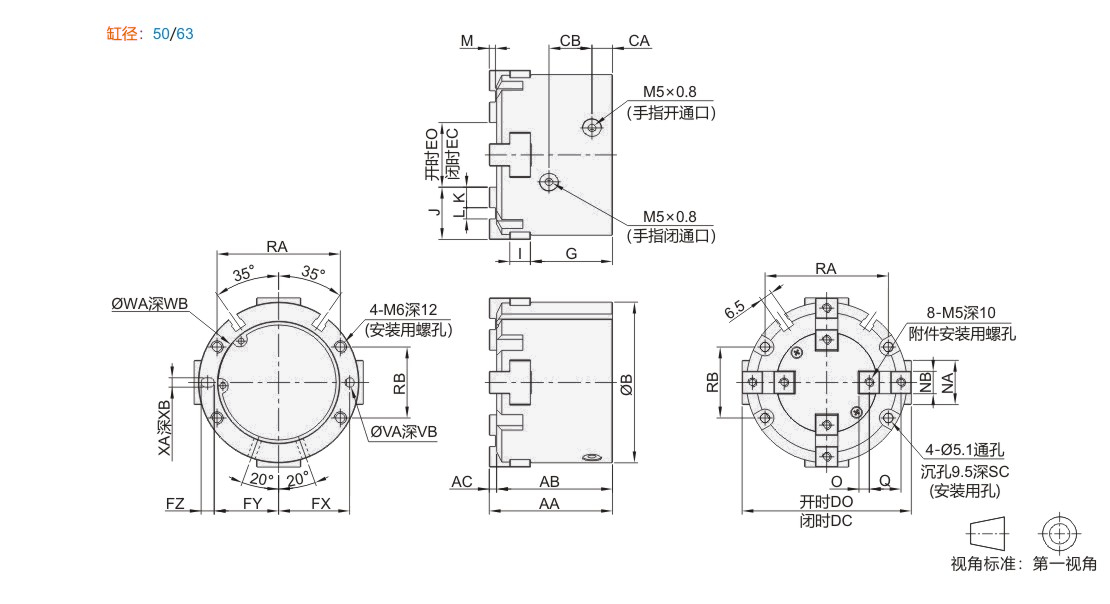

缸径			AA		AB		AC		B		CA		CB		DC		DO		EC		EO		FX		FY			FZ		G			I		J		K		L		M		NA		NB		O		Q		RA		RB		SC		VA		VB		WA		WB		XA		XB
50			55		52		3		70		9		20		74		86		26		38		31		28			6		37.5			9		24		10		4		2		18		10		5		14		52		34		12		4		4		52		2		4		4
63			66		62		4		86		11		23		91		107		35		51		38		34.5			7		44			11		28		11		6		3		24		12		5.5		17		66		38		14		5		5		65		2.5		5		5
