包胶滚轮直柱型带轴承

图片仅供参考

包胶滚轮直柱型带轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 芯材	材质 / 轴承	材质 / 衬层	硬度	类型
JT-EBIQD	SUS304	钢	硅橡胶(白色)	邵氏A40	配管型 ● 低粘度
JT-EBIQU	SUS304	钢	防静电硅橡胶(白色)	邵氏A40	配管型 ● 低粘度
JT-EBIQQ	铝合金	钢	硅橡胶(白色)	邵氏A40	配管型 ● 低粘度
JT-EBIQF	铝合金	钢	防静电硅橡胶(白色)	邵氏A40	配管型 ● 低粘度
JT-EBIQX	SUS304	钢	硅橡胶(蓝色)	邵氏A35	配管型 ● 中粘度
JT-EBIQL	SUS304	钢	防静电硅橡胶(蓝色)	邵氏A40	配管型 ● 中粘度
JT-EBIQM	铝合金	钢	硅橡胶(蓝色)	邵氏A35	配管型 ● 中粘度
JT-EBIQG	铝合金	钢	防静电硅橡胶(蓝色)	邵氏A40	配管型 ● 中粘度
JT-EBIFD	SUS304	钢	硅橡胶(蓝色)	邵氏A25	配管型 ● 高粘度
JT-EBIFU	SUS304	钢	防静电硅橡胶(蓝色)	邵氏A40	配管型 ● 高粘度
JT-EBIFQ	SUS304	钢	丁基胶(浅蓝色)	邵氏A35	配管型 ● 高粘度
JT-EBIFF	铝合金	钢	零硅胶(粉色)	邵氏A35	配管型 ● 高粘度
JT-EBIFX	铝合金	钢	硅橡胶(蓝色)	邵氏A25	配管型 ● 高粘度
JT-EBIFL	铝合金	钢	防静电硅橡胶(蓝色)	邵氏A40	配管型 ● 高粘度
JT-EBIFM	铝合金	钢	丁基胶(浅蓝色)	邵氏A35	配管型 ● 高粘度
JT-EBIFG	铝合金	钢	零硅胶(粉色)	邵氏A35	配管型 ● 高粘度

选型参数

选型表

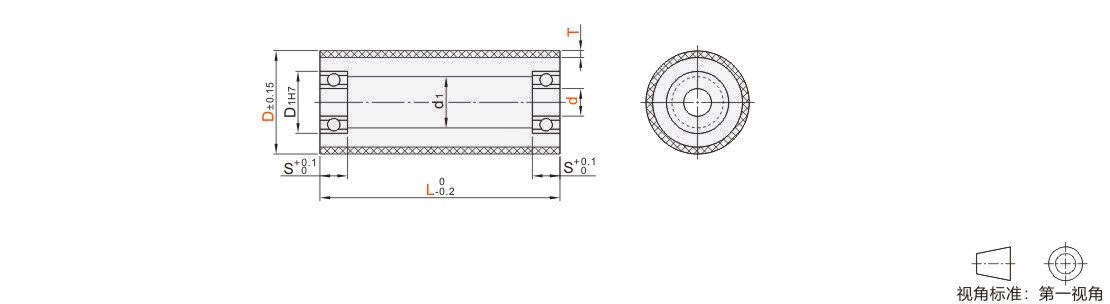

型号		d	L	衬层厚度 T	D1	S	d1		使用轴承
代码	D	d	L	衬层厚度 T	D1	S	SUS304	铝合金	使用轴承
低粘度 JT-EBIQD JT-EBIQU JT-EBIQQ JT-EBIQF 中粘度 JT-EBIQX JT-EBIQL JT-EBIQM JT-EBIQG 高粘度 JT-EBIFD JT-EBIFU JT-EBIFQ JT-EBIFF JT-EBIFX JT-EBIFL JT-EBIFM JT-EBIFG	30	8	100 150 200 250 300 350 400 450 500	2	19	6	(15)	15	698ZZ
		8A			22	7	18		608ZZ
		10			22	6			6900ZZ
	35	10		3	22			17	6900ZZ
	35	12			24			17	6901ZZ
	40	8			24	8	20	1	628ZZ
		10			26	8		7	6000ZZ
		12			24	6		22	6901ZZ
		15			28	7		17	6902ZZ
	50	10			30	9	22	17	6200ZZ
		12			28	8		22	6001ZZ
		15			28	7		17	6902ZZ
		20			37	9	28	27	6904ZZ
	60	12			32	10	(25)	22	6201ZZ
		15			32	9			6002ZZ
		20			37				6904ZZ
		25			42			32	6905ZZ
		25			52	15	(35)	41	6205ZZ
	80	30			55	13			6006ZZ
	80	35			55	10			6907ZZ

带 ( ) 的尺寸为参考值。
