选型参数

轴径D(mm) *

头部直径H(mm) *

长度L(mm) *

15~55/0.5

光轴长度S(mm) *

螺纹长度F(mm) *

4~37/0.5

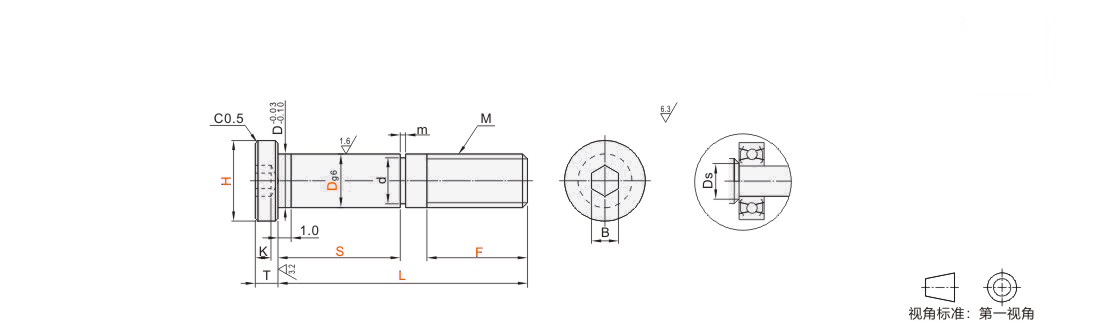

轴承止动销（带挡圈槽）

图片仅供参考

轴承止动销（带挡圈槽）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-XOYOD	S45C	发黑	挡圈1个 (SUS304)	螺栓型
JT-XOYOU	S45C	无电解镀镍	挡圈1个 (SUS304)	螺栓型
JT-XOYOX	SUS304	—	挡圈1个 (SUS304)	螺栓型

选型参数

选型表

型号		H 选择	L 最小单位0.5	S 选择	F 最小单位0.5	T	B	M	m		d		Ds	K	适合轴承	附件挡圈
代码	D	H 选择	L 最小单位0.5	S 选择	F 最小单位0.5	T	B	M	m		d		Ds	(min)	适合轴承	形状	JIS公称尺寸
JT-XOYOD JT-XOYOU JT-XOYOX	4	7	15~30	5 10 15 20	F≤L-S-2	2	2	M4×0.7	0.7	+0.1 0	3	+0.06 0	6	2	674 694 624	E形	TBP12-3
	5	8	15~30	5 10 15 20	F≤L-S-2		2.5	M5×0.8			4	+0.075 0	7	2.5	695 605 625 675		TBP12-4
	6	9	20~35	10 15 20 25	F≤L-S-3		3	M6×1.0			5	+0.075 0	8	3	696 606 626 676		TBP12-5
	8	11	20~35	10 15 20 25		3	4	M8×1.25	0.9		7	+0.09 0	10	4	698 608 628 678		TBP12-7
	10	13	20~35	10 15 20 25			5	M10×1.5	1.15	+0.14 0	9.6	0 -0.09	12	5	6800	C形	TBP02-10
		14	20~35	10 15 20 25									13		6900 6000
		17	25~45	15 20 25									16		6200
	12	15	20~35	10 15 20 25			6	M12×1.75			11.5	0 -0.11	14	6	6801		TBP02-12
		16	25~45	10 15 20 25									15		6901 6001
		18	30~55	15 20 25									17		6201
