销子直径d(mm) *

长度L(mm) *

顶出式插销

图片仅供参考

顶出式插销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

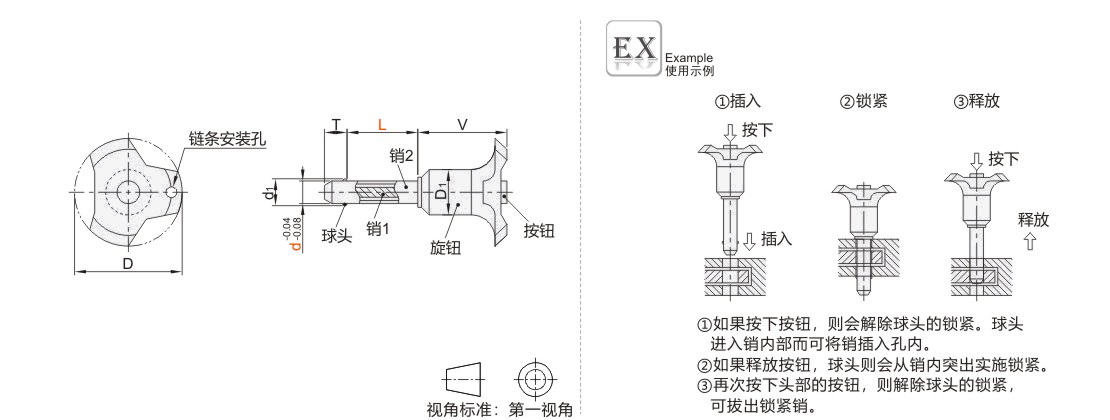

代码	球头 / 材质	球头 / 硬度	销1 / 材质	销2 / 材质	弹簧 / 材质	旋钮 / 材质	旋钮 / 颜色	类型
JT-WBBSO	SUS440C	55HRC~	SUS440C	SUS303	SUS631J1	尼龙	灰色/橙色	顶出防护型

此款产品不配备插销挂绳，如需挂绳，可选购ZAA41/ZAA42/ZAA43产品。

选型参数

选型表

型号		L	D	D₁	d1	T	V	配套孔建议尺寸 (公差等级H11)		剪切负载 (kN)	重量(g)
代码	d	L	D	D₁	d1	T	V	配套孔建议尺寸 (公差等级H11)		剪切负载 (kN)	重量(g)
JT-WBBSO	5	10 15 20 25 30	38	16	5.5	6	31.5	5	+0.JT-VMPSLCSFZMPNZFZ 0	24	30~32
	6	10 15 20 25 30 35 40 50			7	7		6	+0.JT-VMPSLCSFZMPNZFZ 0	35	30~40
	8	20 25 30 35 40 50			9.5	8		8	+0.09 0	63	35~50
	10	20 25 30 35 40 50 60	43	23	12	9	36	10	+0.09 0	100	75~100
	12	40 50 60 70 80			14.5	10		12	+0.11 0	144	100~135
	16	60 80 100			19	14		16	+0.11 0	255	170~233
