轴固定形式

齿轮形状

选型参数

模数 *

齿数 *

齿宽B(mm) *

齿轮形状 *

齿轮内孔直径P(mm) *

6~56/1

研磨直齿轮

图片仅供参考

研磨直齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

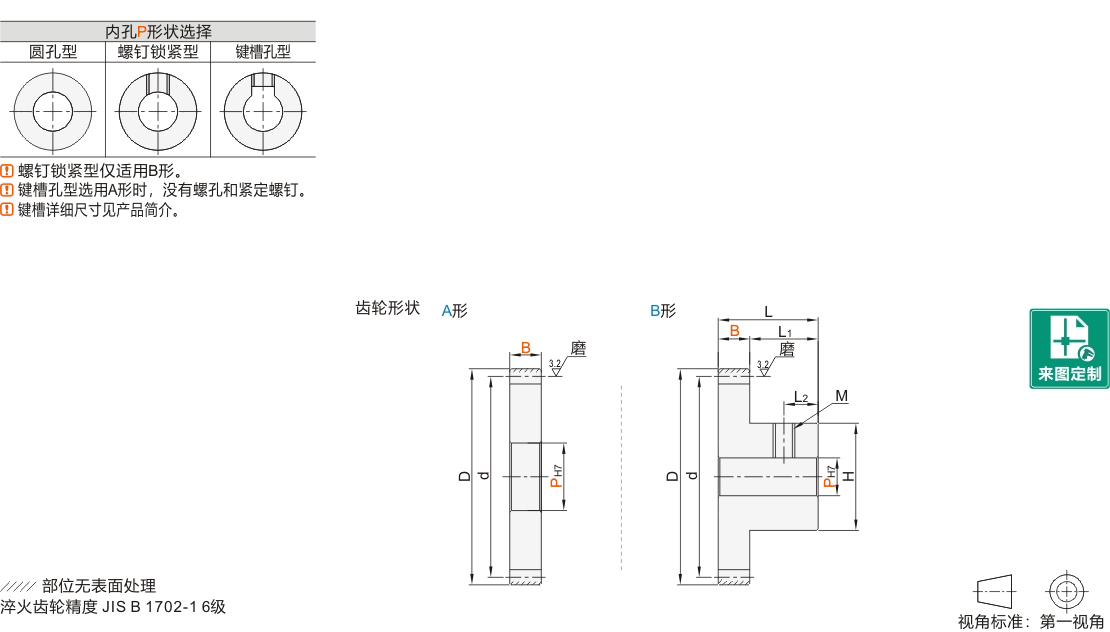

代码	材质	齿面硬度	表面处理	类型
JT-KZSSD	20CrMnTi	齿部高频淬火 50~60HRC(深度1mm以上)	发黑	圆孔型
JT-KZSDD	20CrMnTi	齿部高频淬火 50~60HRC(深度1mm以上)	发黑	螺钉锁紧型
JT-KZSUD	20CrMnTi	齿部高频淬火 50~60HRC(深度1mm以上)	发黑	键槽孔型

选型参数

选型表

型号		齿数	B	齿轮形状	内孔直径PH7 最小单位1		d	D	H	L	L1	L2	M
型号					内孔直径PH7 最小单位1									代码	模数	圆孔型螺钉锁紧型	键槽孔型
圆孔型 JT-KZSSD 螺钉锁紧型 JT-KZSDD 键槽孔型 JT-KZSUD	1				18	8								A形 B形	6~10	—	18	20	15	18	10	5	M4
		20	8~11	8N·10N	20		22	17
		22	8~14	8N 10N~12N	22		24	18
		24			24		26	20
		25			25		27
		26			26		28
		28			28		30
		30	10~17	10N~15N	30		32	25	M5
		32			32		34
		35			35		37
		36			36		38
		40	10~21	10N~18N	40		42	30
		45			45		47
		48			48		50
		50	12~24	12N~18N	50		52	35
		60	12~28	12N~25N	60		62	40
		70	12~28	12N~25N	70		72	40
		80	15~35	15N~30N	80		82	50
		100	15~35	15N~30N	100		102	50
	1.5	18	15	10~15	10N~13N	27	30	22	29	14	7	M4
		20		10~16	10N~14N	30	33	24
		24		12~19	12N~17N	36	39	28
		25		12~21	12N~18N	37.5	40.5	30				M5
		26		12~22	12N~19N	39	42	32
		28		15~25	15N~19N	42	45	36
		30		15~26	15N~23N	45	48	38
		32		15~28	15N~24N	48	51	40
		35		15~29	15N~26N	52.5	55.5	42
		36		15~31	15N~28N	54	57	45
		40		15~35	15N~31N	60	63	50
		45		18~35	18N~31N	67.5	70.5
		48		18~35	18N~31N	72	75
		50		18~42	18N~38N	75	78	60				M6
		60		20~42	20N~38N	90	93
		70		20~42	20N~38N	105	108
	2	18	20	12~21	12N~18N	36	40	30	36	16	8	M5
		20		12~22	15N~19N	40	44	32
		22		12~22	15N~19N	44	48	36
		24		15~26	15N~23N	48	52	38
		25		15~28	15N~24N	50	54	40				M6
		28		15~31	15N~28N	56	60	45
		30		18~35	18N~31N	60	64	50
		32				64	68
		36				72	76
		40		20~42	20N~38N	80	84	60
		45				90	94
		48				96	100
		50		25~42	25N~38N	100	104
		60		25~45	25N~42N	120	124	65
	2.5	20	25	18~28	18N~24N	50	55	40	43	18	9	M5
		24		18~33	18N~30N	60	65	48				M5
		25		20~35	20N~31N	62.5	67.5	50				M6
		28		20~42	20N~38N	70	75	60
		30		20~45	20N~42N	75	80	65
		36		20~49	20N~45N	90	95	70
		40		25~49	25N~45N	100	105	70
		45		25~52	25N~49N	112.5	117.5	75
		48		25~52	25N~49N	120	125	75
		50		25~56	25N~50N	125	130	80
	3	20	30	20~35	20N~31N	60	66	50	50	20	10	M6
		24		20~40	20N~37N	72	78	58
		25		20~42	20N~38N	75	81	60
		30		25~52	25N~49N	90	96	75
		32		25~52	25N~49N	96	102	75
36		25~56		25N~50N	108	114	80
40		25~56		25N~50N	120	126	80
键槽孔型 JT-KZSUD	4.0	18	40	B形	—	18N~25N	72	80	57	65	25	12.5	M5
		20				20N~28N	80	88	65
		22				20N~30N	88	96	70
		24				20N~32N	96	104	76				M6
		25				20N~35N	100	108	80
		27				20N~38N	108	116	84
		28				23N~45N	112	120	86

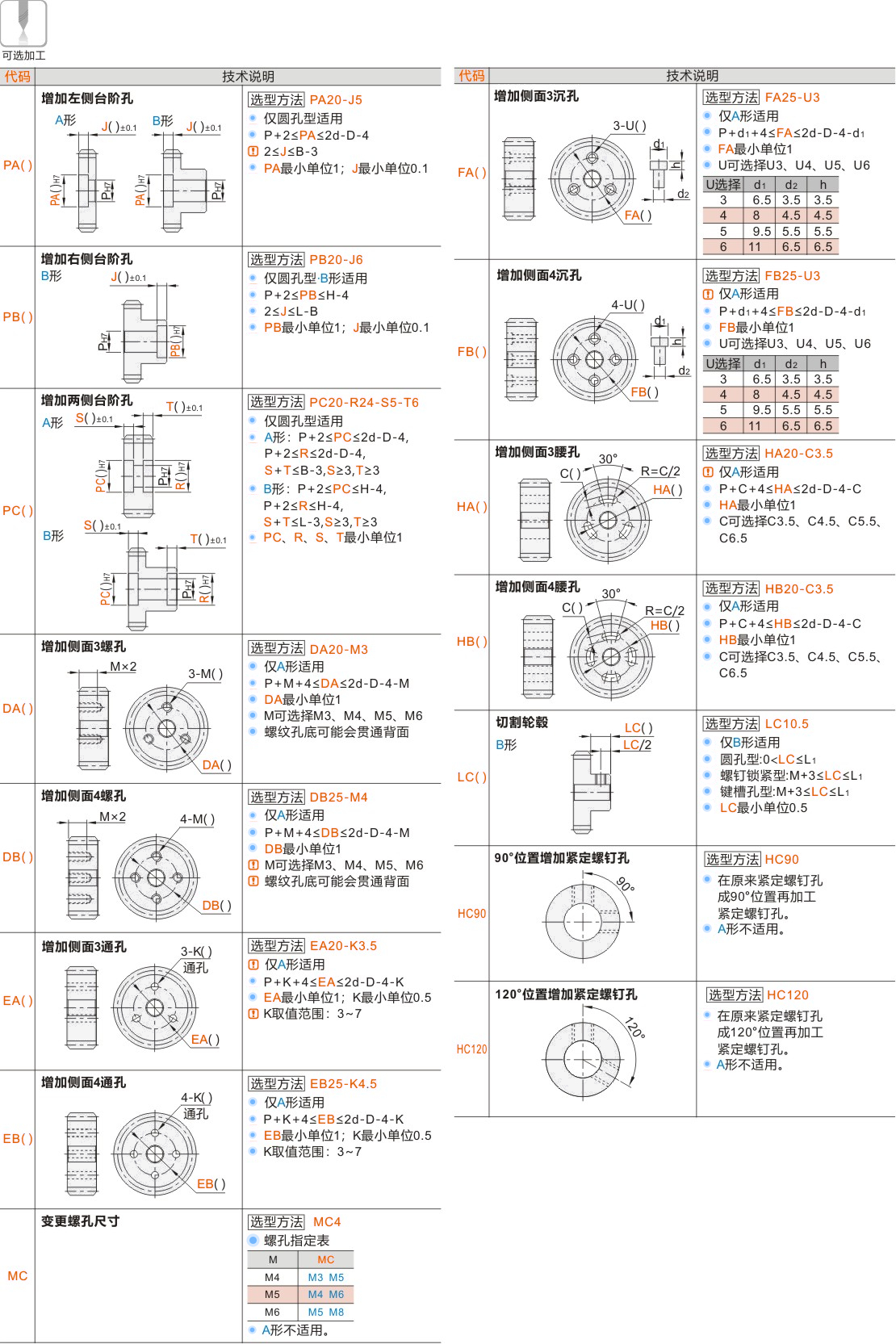

可选加工参数

产品名称

暂未上传文档资料
