16B系列链轮

图片仅供参考

16B系列链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

链轮

代码	材质	热处理	表面处理	类型
VLY41	S45C	齿顶高频	发黑	16B系列
VLY42	SUS304	—	—	16B系列

链条

代码	类型		ISO链号	节距(P)	材质
JT-KGRFD	16B系列	标准型	16B	25.4	钢
JT-KGRFU	16B系列	标准型	16B	25.4	不锈钢

16B系列链轮链条请勿与80系列(16A)链轮链条配合!

键槽/螺孔尺寸

D				键槽 b×t1			M
25~30				8×3.3			8
32~35				10×3.3
40				12×3.3
45~50				14×3.8			10
60				18×4.4			12

选型参数

链轮

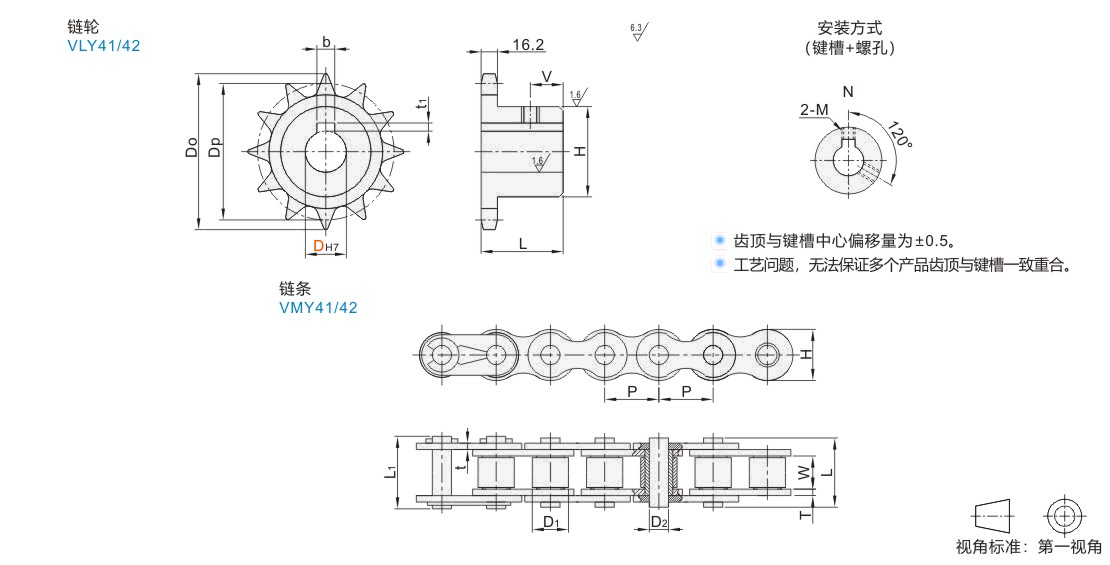

型号		轴孔径DH7		外径 Do	分度圆直径 Dp	轮毂		V
代码	齿数	JT-KIRFD-16B	JT-KIRFU-16B	外径 Do	分度圆直径 Dp	H	L	V
(S45C) JT-KIRFD-16B (SUS304) JT-KIRFU-16B	10	25	25	93	82.19	52	40	12
	11	25 30 35	25 30 35	101.5	90.16	61
	12	25 28 30 32 35 40	25 30 35 40	109	98.14	69
	13	25 30 32 35 40 50	25 30 35 40 50	117	106.14	78
	14	30 35 40 50	30 35 40 50	125	114.15	84
	15	25 30 35 40 45 50 60	25 30 35 40	133	122.17	92
	16	30 35 40 50	30 35 40 50	141	130.2	100	45
	17	30 35 40 45 50 60	30 35 40 50	149	138.23
	18	30 35 40 50	30 35 40	157	146.27
	19	35 40 50 60	35 40 50	165.2	154.32
	20	35 40 45 50	35 40	173.2	162.37	110
	21	35 40 45 50 60	35 40 50	181.2	170.42	110

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		节数	接头形式	节距(P)	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		平均拉伸强度 KN
代码	系列	节数	接头形式	节距(P)	W	D1	D2	L	L1	H	T	t	平均拉伸强度 KN
JT-KGRFD	16B	4~ 最小单位1	卡扣式	25.4	17.02	15.88	8.28	36.1	37.4	21	4.15	3.1	72.8
JT-KGRFU	16B	4~ 最小单位1	卡扣式	25.4	17.02	15.88	8.28	36.1	37.4	21	4.15	3.1	40
