XY轴电动位移台 线性滚珠引导 光电开关内藏

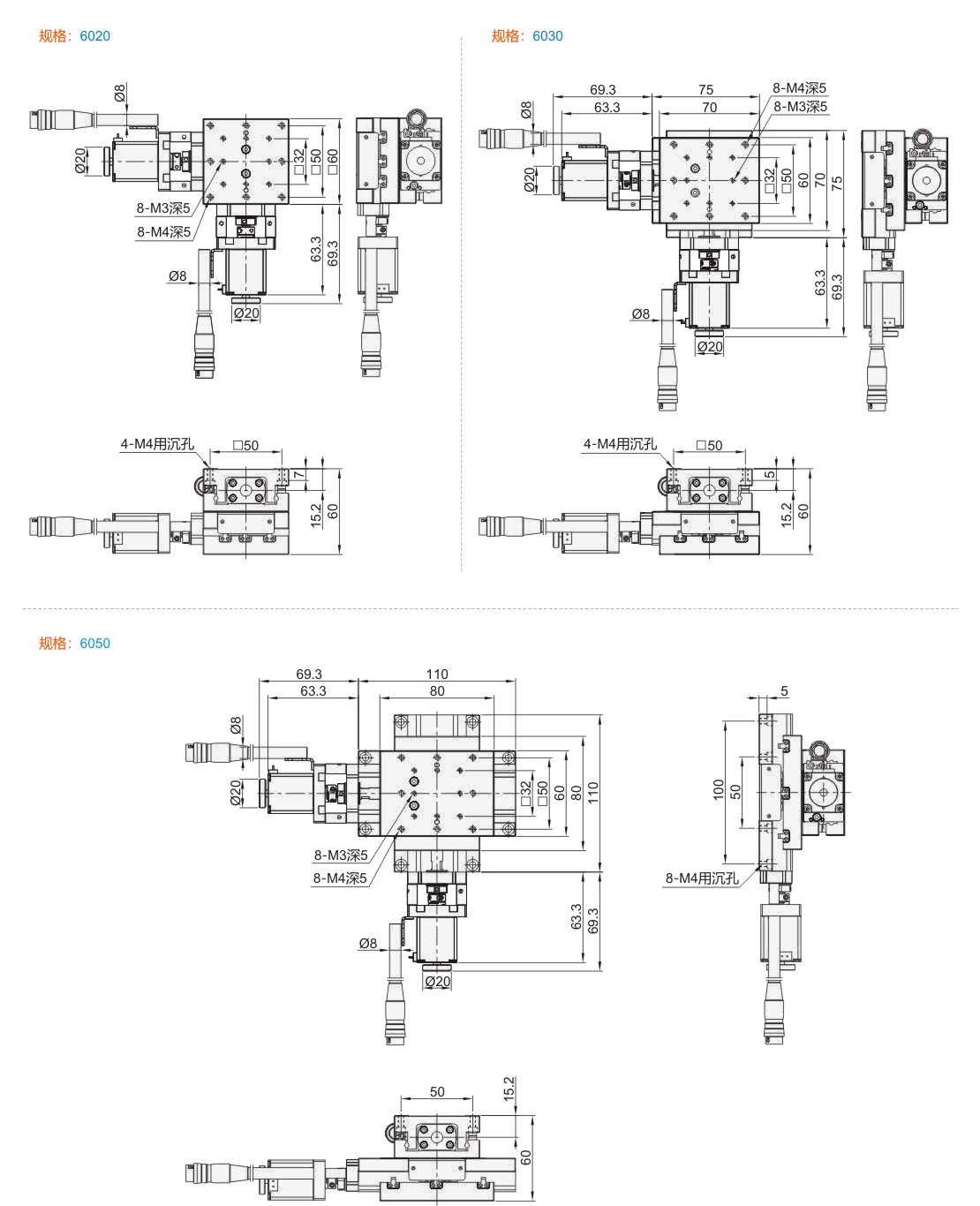

选型表

注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

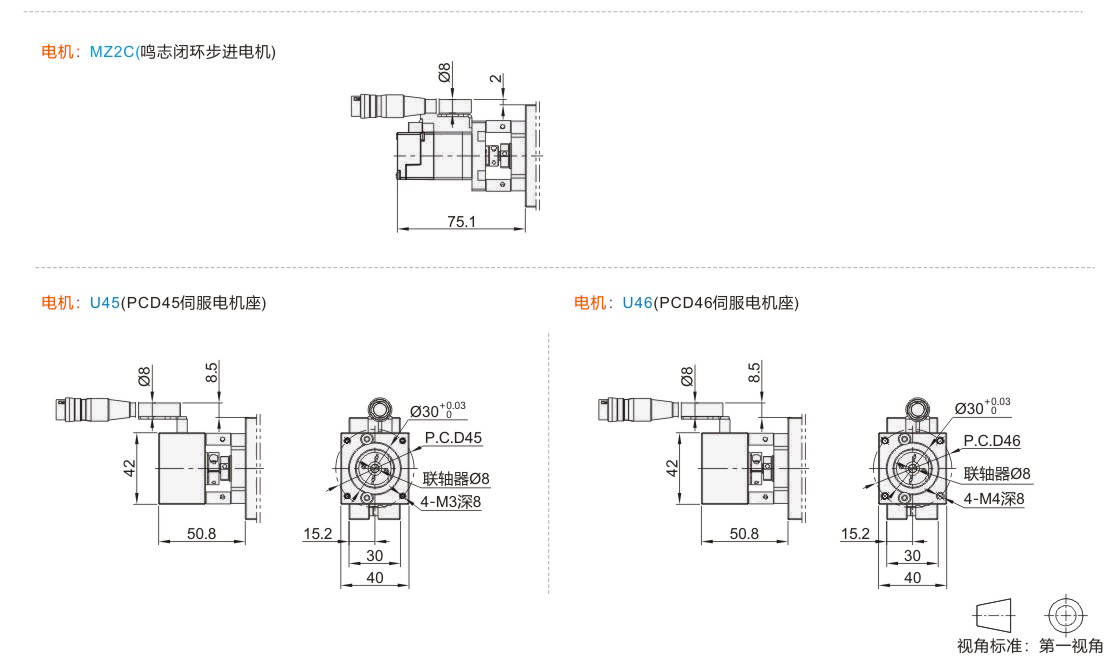

注2：当选择两相步进电机时，可自备线缆，请使用HR10A-10P-12S(73)(HRS)12针插孔接头；

    当选择鸣志闭环步进电机时，必须要选线缆，配套线缆包含(传感器5芯线缆×2PCS、动力线缆×2PCS、编码器线缆×2PCS)。

注3：当选择伺服电机座（无电机）时，必须要选线缆，配备的线缆为传感器5芯延长线缆×2PCS。

传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。

位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。

需接地线，避免静电干扰。
