方形丝杠支座组件（侧面带孔型，固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	材质 / ① ③ ⑥	材质 / ④	表面处理 / ① ③ ④ ⑥	类型
JT-IVXXD	单件	S45C	SUJ2	发黑	固定侧
JT-CVYIVXXD	套装	—	—	发黑	固定侧(JT-IVXXD)+支撑侧(JT-IVXLD)
JT-IVNXD	单件	S45C	SUJ2	无电解镀镍	固定侧
JT-CVYIVNXD	套装	—	—	无电解镀镍	固定侧(JT-IVNXD)+支撑侧(JT-IVNLD)
JT-IVSXD	单件	S45C	SUJ2	镀黑铬	固定侧
JT-CVYIVSXD	套装	—	—	镀黑铬	固定侧(JT-IVSXD)+支撑侧(JT-IVSLD)
JT-IVQXD	单件	SUS304	SUS304	—	固定侧

构成零件

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、
最适用于高精度、高速旋转用途。

套装选型 JT-CVYIVXXD JT-CVYIVNXD JT-CVYIVSXD (规格)	SET套装构成零件
套装选型 JT-CVYIVXXD JT-CVYIVNXD JT-CVYIVSXD (规格)	固定侧(规格) JT-IVXXD/ JT-IVNXD JT-IVSXD	支撑侧(规格) JT-IVXLD/ JT-IVNLD JT-IVSLD
10	10	10
12	12	12
12	12	12	15	15	15
17	17	17
20	20	20
25	25	25
30	30	30
35	35	35
40	40	40

支撑侧(JT-IVXLD/JT-IVNLD/JT-IVSLD)尺寸，请在怡合达网站搜索参阅。
W1为轴承座本体凸台宽度。

选型参数

选型表

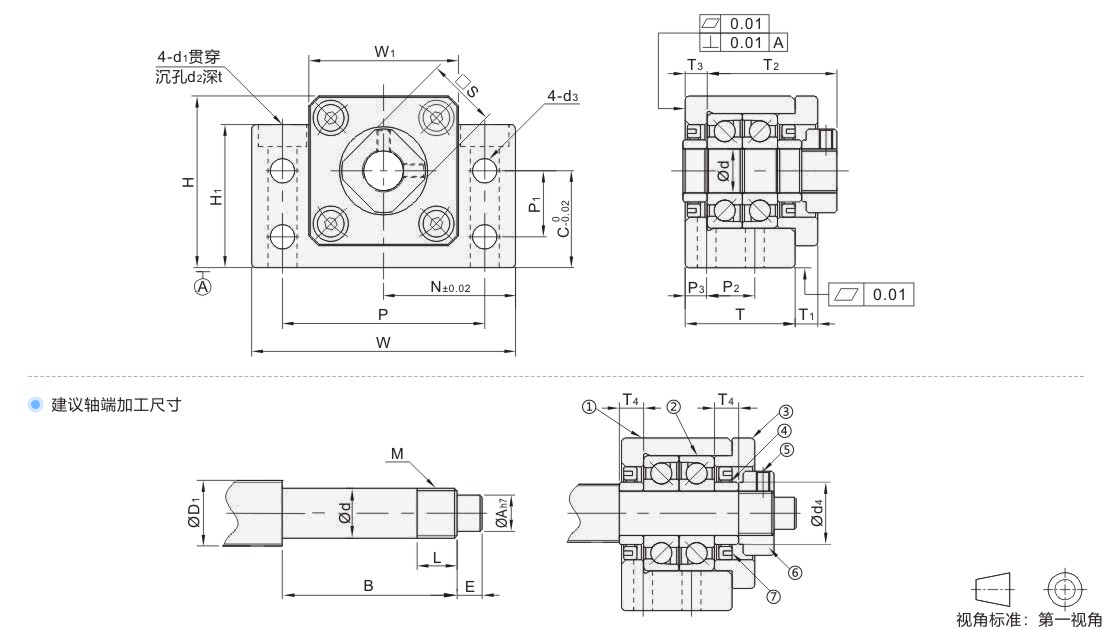

型号		Ød	T	T1	T2	T3	W	H	C	W 1	H 1	P	P 1	P2	P3	Ød1	Ød2	t	N	Ød3	S	油封适用轴径 Ød4	建议轴端加工尺寸
型号																							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																						搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																						ØD1	Ød		ØA	B	E	M	L	T4
单件 JT-IVXXD JT-IVNXD JT-IVSXD JT-IVQXD 套装 JT-CVYIVXXD JT-CVYIVNXD JT-CVYIVSXD	10S*	10	25	5	29.5	5	60	39	22	34	32.5	46	15	13	6	6.6	11	5	30	5.5	16	12	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	16	5.5
	10※	10						39	22	34			15					5			16	14.4	12/14/15	10	-0.005 -0.012	8			M10×P1.0	16
	12※	12						43	25	35			18					1.5			19	15.4	14/15/16	12	-0.005 -0.012	10			M12×P1.0	14
	15※	15	27	6	32	6	70	48	28	40	38	54	18	15				6.5	35		22	19.4	18/20	15	-0.005 -0.014	12	40	20	M15×P1.0	12	6
	17	17	35	9	44	7	86	64	39	50	55	68	28	19	8	9	14	8.6	43	6.6	24	24.4	20/25	17	-0.005 -0.014	15	53	23	M17×P1.0	17	7
	20※	20	35	8	43	8	88	60	34	52	50	70	22	19	8	9	14	8.5	44	6.6	30	27.4	25/28	20	-0.005 -0.014	17	53	25	M20×P1.0	15	8
	25※	25	42	12	54	9	106	80	48	64	70	85	33	22	10	11	17.5	11	53	9	35	31.4	32/36	25	-0.005 -0.014	20	65	30	M25×P1.5	18	9
	30※	30	45	14	61	9	128	89	51	76	78	102	33	23	11	14	20	13	64	11	40	37.4	36/40	30	-0.005 -0.015	25	72	38	M30×P1.5	25	9
	35	35	50	14	67	12	140	96	52	88	79	114	35	26	12	14	20	13	70	11	50	44.4	45	35	-0.008 -0.018	30	82	45	M35×P1.5	26	12
	40	40	61	18	76	15	160	110	60	100	90	130	37	33	14	18	26	17.5	80	14	50	49.4	50	40	-0.008 -0.018	35	94	50	M40×P1.5	30	15

带*规格无镀镍、镀铬产品。 JT-IVQXD仅适用带※规格。可选加工请在怡合达网站搜索查阅(JT-IVXUD)，可选加工仅适用JT-IVXXD。
