选型参数

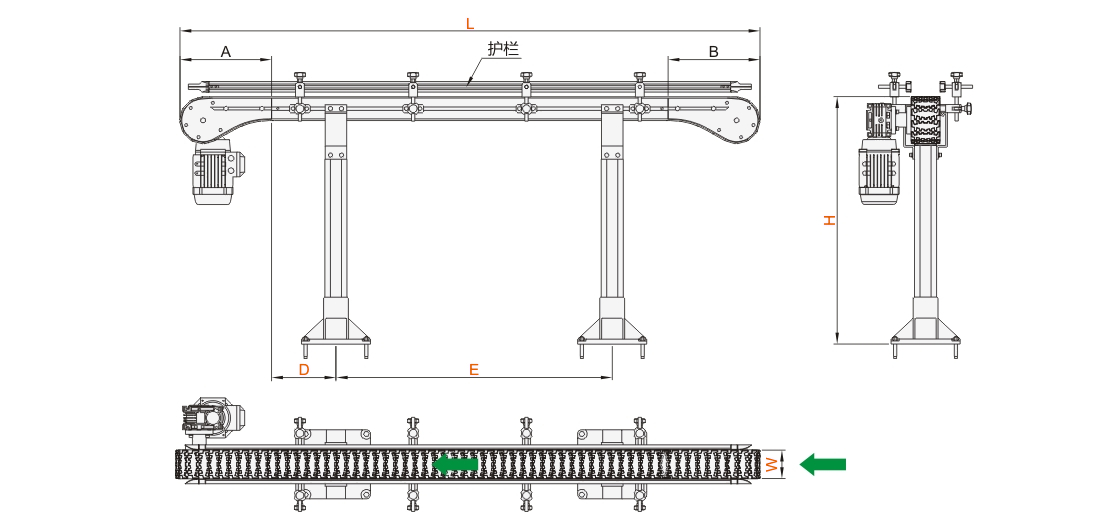

输送机长度L *

1000~12000/10

链板宽度W *

总负载F *

0~200/1

输送高度H *

500~2000/1

输送速度V *

5~50/1

是否带护栏 *

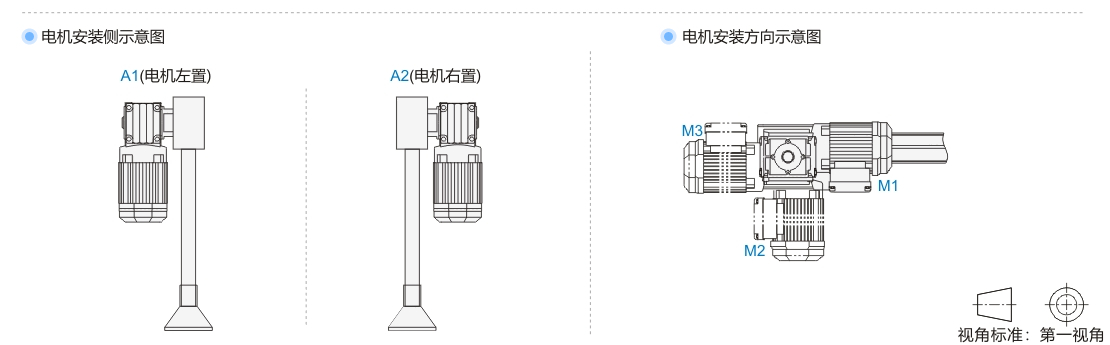

安装侧 *

安装方向 *

支腿组数N *

2~20/1

支腿到输送型材端部距离D *

130~500/1

支腿间距E *

300~1600/1

图片仅供参考

柔性链输送机宽平链板型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主材质 / 驱动头尾	主材质 / 框架	表面处理 / 驱动头尾	表面处理 / 框架	类型
JT-BAYSD-01A	ADC12	A6063-T5	喷塑	喷砂氧化	宽平链板型

特点：宽平链输送机使用的输送链板具有平坦的顶面，运行较为平稳，其相对较小的摩擦系数
便于产品堆积。

必须按图示方向输送物品，禁止反方向输送。
满载负载不超过50m/min，单个驱动头最大驱动长度不超过12米。

链板宽度对应的驱动轮节圆及头尾组件尺寸

选型参数

选型表

型号	主参数						电机安装选择		支腿尺寸
代码	L 最小单位10	W 链板宽度	F 总负载(kg)	H 输送高度	V 速度(m/min)	是否带护栏	安装侧	安装方向	N 支腿组数	D	E
JT-BAYSD-01A	1000~12000	44 63	0~120	无指定	5~50	Y(带护栏) N(不带护栏)	A1 A2	M1 M2 M3	无指定	无指定	无指定
		44 63	0~120	500~2000					2~20	130~500	300~1600
		83 103 140 175 295	0~200	无指定					无指定	无指定	无指定
		83 103 140 175 295	0~200	500~2000					2~20	130~500	300~1600

当选配护栏时，护栏型号默认使用JT-BAYSO-LJT-XC-H38，长度与输送机一致，如需其它护栏请联系我们。

暂未上传文档资料
