轴承固定环开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍和喷细砂本色阳极氧化产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

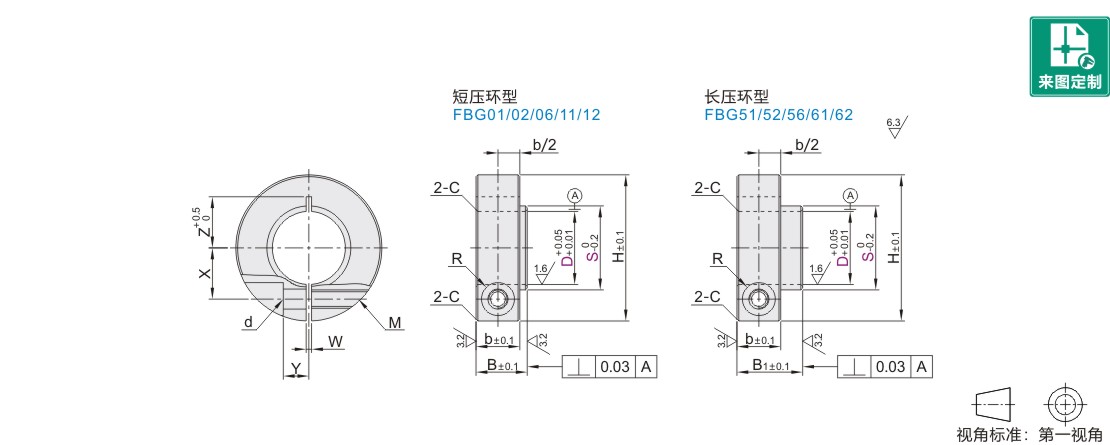

型号		S	适用轴承(外径)	B	B1	H	M	b	d	R	W	X	Y	Z	C
代码	D	S	适用轴承(外径)	B	B1	H	M	b	d	R	W	X	Y	Z	C
短压环型 JT-AXSSD JT-AXSSU JT-AXSSX JT-AXSDD JT-AXSDU 长压环型 JT-AXSOD JT-AXSOU JT-AXSOX JT-AXSXD JT-AXSXU	3	5	673ZZ(6)·683ZZ(8)	9	12	16	M3	8	3.5		1.0	4.5	2.2	3~5	0.5
		6	693ZZ(8)·630ZZ(9)·623ZZ(10)
		8	633ZZ(13)
	4	6	674ZZ(7)·684ZZ(9)			18						5	3	3.5~6
		7	694ZZ(11)·604ZZ(12)·604ZZ(12)
		9	634ZZ(16)
	5	7	675ZZ(7)			20						5.5	4	5~6.5
		8	685ZZ(11)·695ZZ(13)·605ZZ(14)·625ZZ(16)
		10	635ZZ(19)
	6	8	636ZZ(22)·686ZZ(13)									6		6~6.5
		9	696ZZ(15)·606ZZ(17)·626ZZ(19)
		12	636ZZ(22)
	8	11	673ZZ(15)·688ZZ(16)	11.5	14	25	M4	10	4.5	3.75	1.5	7	5	7~9
		12	698ZZ(19)·608ZZ(88)·628ZZ(24)
		14	638ZZ(28)
	10	12	6700ZZ(15)			30						9		10
		13	6800ZZ(19)
		14	6900ZZ(22)·6000ZZ(26)
		16	6200ZZ(30)·6300ZZ(35)
	12	14	6701ZZ(18)									10		10
		15	6801ZZ(21)
		16	6901ZZ(24)·6001ZZ(28)
		18	6201ZZ(32)·6301ZZ(37)
	15	17	6702ZZ(21)			34						11.5	6	12
		18	6802ZZ(24)·69026ZZ(28)
		19	6002ZZ(32)
		21	6203ZZ(35)·6302ZZ(42)
	17	20	6803ZZ(26)
		21	6903ZZ(30)·6003ZZ(35)
		23	6203ZZ(40)·6303ZZ(47)
	20	23	6704ZZ(27)·6804ZZ(32)	14	17	40	M5	12	5.5	4.5		14	7	14
		24	6904ZZ(37)
		27	6004ZZ(42)·6204ZZ(47)
		28	6304ZZ(52)
	25	28	6805ZZ(37)			45						17	10	17
		29	6905ZZ(42)
		31	6005ZZ(47)
		32	6205ZZ(52)
		33	6305ZZ(62)
	30	33	6806ZZ(42)	17.5	21	55	M6	15	6.6	6	2.0	20		18	1
		35	6906ZZ(47)
		38	6006ZZ(55)·6206ZZ(62)·6306ZZ(72)
	35	38	6807ZZ(47)			60						23	12	21
		41	6907ZZ(55)
		43	6007ZZ(62)·6207ZZ(72)
		45	6307ZZ(80)
	40	43	6808ZZ(52)			70	M8		9	7		26	13	23
		45	6908ZZ(62)
		48	6008ZZ(68)·6208ZZ(80)
		50	6308ZZ(90)
	50	55	6910ZZ(72)	22.5	26	85	M10	20	11	9	3.0	32	16	28
	50	57	6010ZZ(80)·6910ZZ(80)	22.5	26	85	M10	20	11	9	3.0	32	16	28

暂未上传文档资料

轴承固定环 开口型
