铝合金蝶形铰链平型锥孔型/沉孔型/腰孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	性价比	材质	表面处理/颜色	类型
JT-QAMUL	普通型	A6063S-T5	无电解镀镍	锥孔型 ● 轻载衬套防尘型
JT-QAGMD	普通型	SUS304	镜面抛光	锥孔型 ● 轻载衬套防尘型
JT-VQAGMD	经济型	SPCC	镀铬	锥孔型 ● 轻载衬套防尘型
JT-QAMQS	精密型	A6061	银色阳极氧化	锥孔型 ● 轻载衬套防尘型
JT-QAMQG	精密型	A6061	黑色阳极氧化	锥孔型 ● 轻载衬套防尘型
JT-QAMSF	精密型	PBT-GF45	象牙色	沉孔型 ● 轻载衬套防尘型
JT-QAGMQ	精密型	SUS304	镜面抛光	腰孔型 ● 轻载衬套防尘型

特点：轴部采用POM衬套，能抑制粉尘的产生。
用途：半导体制造装置，医疗设备，无尘室内各种设备。

选型参数

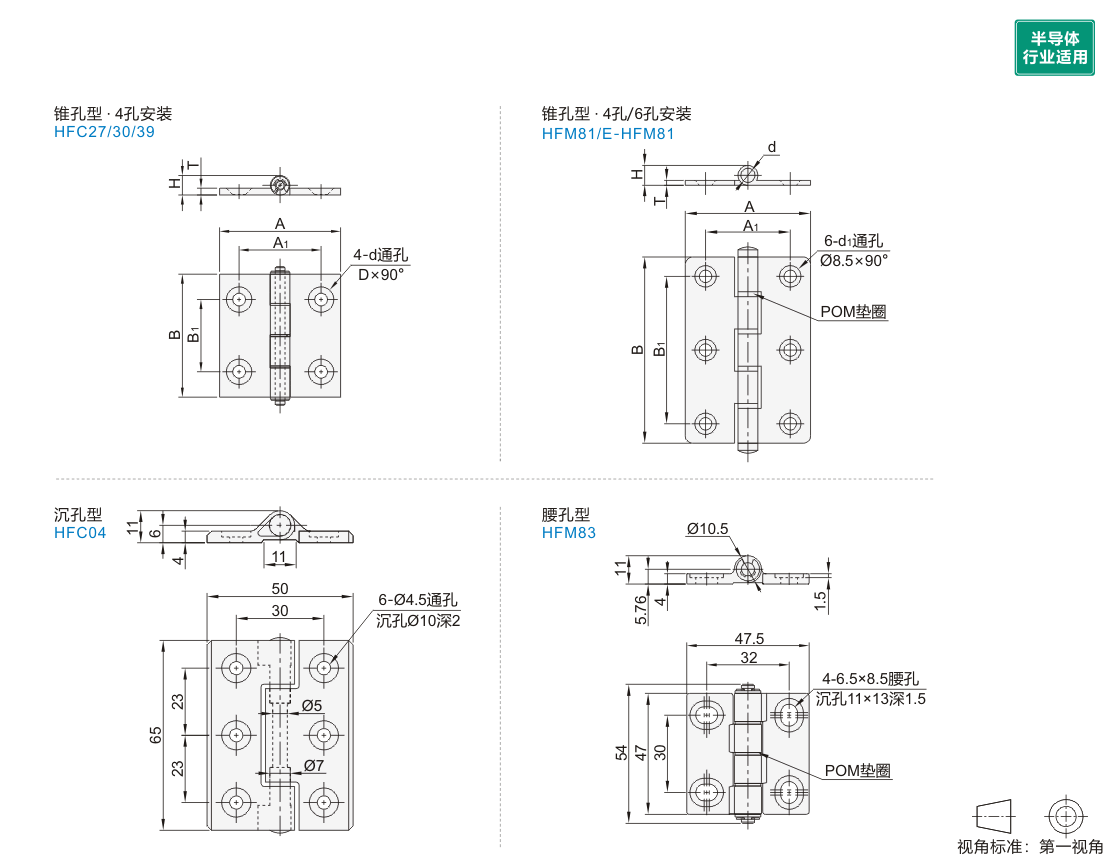

沉孔型·A6063S-T5

型号		A	B	A1	B1	H	T	d	D	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	D	负载 (kg)	参考重量 (kg/pcs)
JT-QAMUL	47	35	47	21	25	10	3.5	5.5	10.5	10	0.02
	47A	48	47	32	30	11		6.5	13		0.03
	63	62	63	42	37	11		6.5	13		0.05

容许负载为使用2个时的数值。

锥孔型·SUS304/SPCC

型号		安装孔数	A	A1	B	B1	H	T	d	d1	负载 (kg)	参考重量 (kg/pcs)
代码	规格	安装孔数	A	A1	B	B1	H	T	d	d1	负载 (kg)	参考重量 (kg/pcs)
(SUS304) JT-QAGMD (SPCC) JT-VQAGMD	35	4孔	48	36	36	20	9	2	5	4.5	7	0.04
	50	4孔	44	28	50	34	8		4	4.5	12	0.042
	75	6孔	50	34	75	59	8		4	5	12	0.055

容许负载为使用2个时的数值。

锥孔型·A6061

型号		A	B	A1	B1	H	T	d	D	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	D	参考重量 (kg/pcs)
JT-QAMQS JT-QAMQG	47	36	47	21	25	10	4	5.5	10.4	0.027
	47A	48	47	32	30	11	4.5	6.5	13.2	0.036
	63*	62	63	37	37					0.059
	63A*			39
	63B			42
	63C	80		47	43					0.073

带*规格仅适用JT-QAMQS。

锥孔型

型号		参考重量 (kg/pcs)
代码	规格	参考重量 (kg/pcs)
JT-QAMSF	65	0.021

腰孔型

型号		负载 (kg)	参考重量 (kg/pcs)
代码	规格	负载 (kg)	参考重量 (kg/pcs)
JT-QAGMQ	47	15	0.03

容许负载为使用2个时的数值。

暂未上传文档资料

铝合金蝶形铰链 平型 锥孔型/沉孔型/腰孔型
