还有0项未选择重置

选择代码

代码参数

安装侧端面形状

材质

硬度

肩部

表面处理

选型参数

安装部直径D(mm) *

支撑部直径P(mm) *

3~16/0.1

定位部直径Q(mm) *

2~15/0.01

导入部长度K(mm) *

0~24/1

支撑部长度L(mm) *

10~110/0.01

安装部长度B(mm) *

2~20/0.1

图片仅供参考

支柱销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

SUS440C材质的D部加工有识别槽。
Q1=Q-n*tan30*2
工艺孔加工条件：D·Q·K·B≥4且Q1>3。（工艺孔详细尺寸见产品简介）
当K<2时，无K实际形状，为退刀槽形状，并按退刀槽标准加工（仅适用外螺纹型）。（即：螺纹长度+退刀槽=M×1.5+K）。

选型参数

标准型

型号			P 最小单位0.1		Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
代码		D	无肩型	带肩型	Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
无肩型 JT-RZMSD JT-RZMSU JT-RZMSO JT-RZMSM	带肩型 JT-RZMQD JT-RZMQU JT-RZMQO JT-RZMQM	3	3.5~6.0	3.0~5.0	2.00~5.00	3~6	10.00~65.00	2.0~5.0
		4	4.5~7.0	3.0~5.0	2.00~6.00	4~8		2.0~10.0
		5	5.5~8.0	3.0~7.0	2.00~7.00	5~10		2.0~10.0
		6	6.5~10.0	4.0~7.0	4.00~9.00	6~12	10.00~85.00	2.0~12.0
		8	9.0~13.0	5.0~8.0	4.00~12.00	8~16	10.00~85.00	2.0~15.0
		10	11.0~15.0	6.0~11.0	5.00~14.00	10~20	10.00~110.00	2.0~20.0
		12	13.0~16.0	6.0~13.0	5.00~15.00	12~24	10.00~110.00	2.0~20.0

内螺纹型

型号			P 最小单位0.1		Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
代码		D	无肩型	带肩型	Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
无肩型 JT-RZMDD JT-RZMDU JT-RZMDO JT-RZMDM	带肩型 JT-RZMFD JT-RZMFU JT-RZMFO JT-RZMFM	6	6.5~10.0	5.0~7.0	4.00~9.00	6~12	10.00~85.00	2.0~12.0
		8	9.0~13.0	5.0~9.0	4.00~12.00	8~16	10.00~85.00	2.0~15.0
		10	11.0~15.0	6.0~11.0	5.00~14.00	10~20	10.00~110.00	2.0~20.0
		12	13.0~16.0	6.0~13.0	5.00~15.00	12~24	10.00~110.00	2.0~20.0

外螺纹型

型号			P 最小单位0.1		Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
代码		D	无肩型	带肩型	Q 最小单位0.01	K 最小单位1	L 最小单位0.01	B 最小单位0.1
无肩型 JT-RZMUD JT-RZMUU JT-RZMUO JT-RZMUM	带肩型 JT-RZMOD JT-RZMOU JT-RZMOO JT-RZMOM	3	3.5~6.0	3.0~5.0	2.00~5.00	0~6	10.00~65.00	2.0~5.0
		4	4.5~7.0	3.0~5.0	2.00~6.00	0~8		2.0~10.0
		5	5.5~8.0	3.0~7.0	2.00~7.00	0~10		2.0~10.0
		6	6.5~10.0	4.0~7.0	4.00~9.00	0~12	10.00~85.00	2.0~12.0
		8	9.0~13.0	5.0~9.0	4.00~12.00	0~16	10.00~85.00	2.0~15.0
		10	11.0~15.0	6.0~11.0	5.00~14.00	0~20	10.00~110.00	2.0~20.0
		12	13.0~16.0	6.0~13.0	5.00~15.00	0~24	10.00~110.00	2.0~20.0

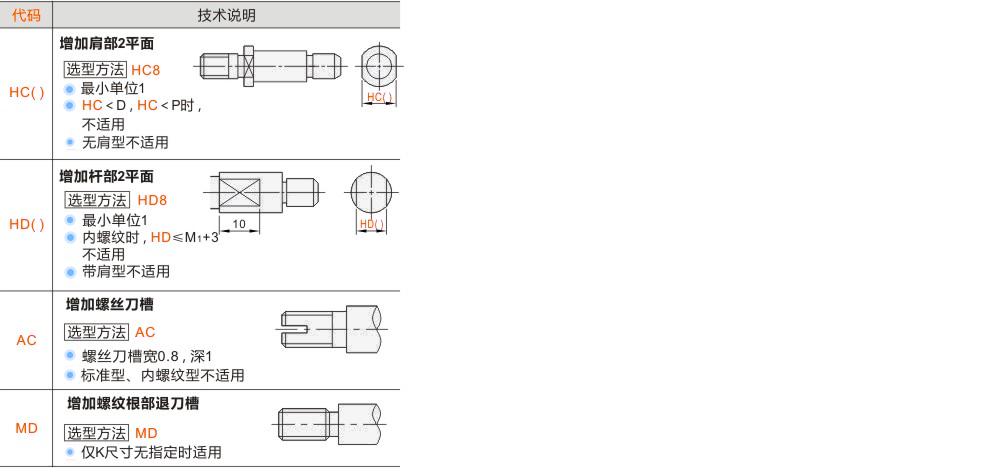

可选加工参数

暂未上传文档资料
