同步带 Y-EFA02 闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

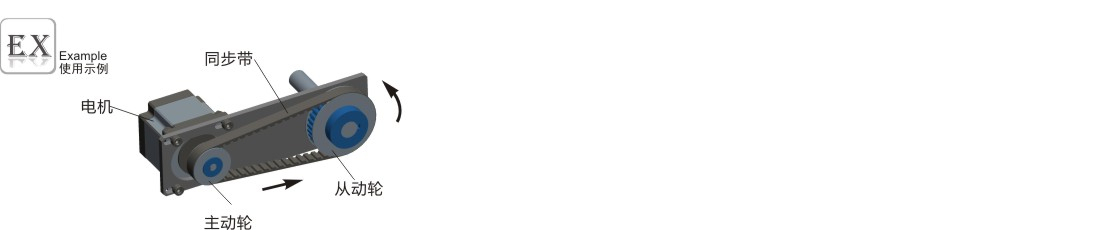

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
Y-EFA02	5.08	橡胶	玻璃纤维线	黑色	-20~80°C	XL	精密型
Y-EFA02	9.525	橡胶	玻璃纤维线	黑色	-20~80°C	L	精密型
Y-EFA02	12.7	橡胶	玻璃纤维线	黑色	-20~80°C	H	精密型

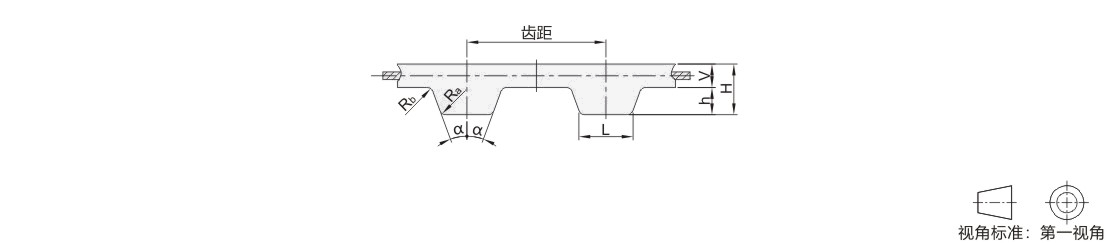

代码	齿形	齿距	2α	L	h	H	V	Rb	Ra
Y-EFA02	XL	5.08	50°	2.57	1.27	2.27	1.00	0.38	0.38
	L	9.525	40°	4.65	1.91	3.61	1.70	0.51	0.51
	H	12.7	40°	6.12	2.29	4.59	2.30	1.00	1.00

精密型橡胶同步带具有一定导电功能。
为减少橡胶屑飞散，精密型橡胶同步带部分齿形齿面布为茶棕色，
对强度及使用性能无影响。
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，
不影响使用。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

选型参数

JT-RVABSU-XL(齿距：5.08)

型号		齿数	皮带周长		型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长
JT-RVABSU-XL	25 (6.4mm) 31 (7.9mm) 37 (9.5mm) 50 (12.7mm)	30	152.4		JT-RVABSU-XL	25 (6.4mm) 31 (7.9mm) 37 (9.5mm) 50 (12.7mm)	98	497.84
		32	162.56				99	502.92
		34	172.72				100	508
		35	177.8				101	513.08
		37	187.96				102	518.16
		38	193.04				103	523.24
		39	198.12				105	533.4
		40	203.2				106	538.48
		41	208.28				108	548.64
		42	213.36				109	553.72
		43	218.44				110	558.8
		44	223.52				114	579.12
		45	228.6				115	584.2
		46	233.68				117	594.36
		47	238.76				118	599.44
		48	243.84				120	609.6
		49	248.92				125	635
		50	254				127	645.16
		51	259.08				130	660.4
		52	264.16				135	685.8
		53	269.24				138	701.04
		54	274.32				140	711.2
		55	279.4				141	716.28
		56	284.48				145	736.6
		57	289.56				150	762
		58	294.64				155	787.4
		59	299.72				157	797.56
		60	304.8				160	812.8
		61	309.88				165	838.2
		62	314.96				166	843.28
		63	320.04				170	863.6
		64	325.12				174	883.92
		65	330.2				176	894.08
		67	340.36				180	914.4
		68	345.44				182	924.56
		69	350.52				185	939.8
		70	355.6				188	955.04
		71	360.68				190	965.2
		72	365.76				192	975.36
		73	370.84				194	985.52
		74	375.92				195	990.6
		75	381				198	1005.84
		76	386.08				207	1051.56
		77	391.16				212	1076.96
		78	396.24				230	1168.4
		79	401.32				239	1214.12
		80	406.4				240	1219.2
		81	411.48				245	1244.6
		82	416.56				261	1325.88
		83	421.64				266	1351.28
		84	426.72				270	1371.6
		85	431.8				276	1402.08
		86	436.88				282	1432.56
		87	441.96				296	1503.68
		88	447.04				300	1524
		89	452.12				308	1564.64
		90	457.2				315	1600.2
		91	462.28				335	1701.8
		92	467.36				345	1752.6
		93	472.44				377	1915.16
		94	477.52				414	2103.12
		95	482.6				430	2184.4
		96	487.68	/
		97	492.76	/

JT-RVABSU-L(齿距：9.525) JT-RVABSU-H(齿距：12.7)

型号		齿数	皮带周长		型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长
JT-RVABSU-L	50 (12.7mm) 75 (19.1mm) 100 (25.4mm) 150 (38.1mm)	29	276.23		JT-RVABSU-H	75 (19.1mm) 100 (25.4mm) 150 (38.1mm) 200 (50.8mm)	45	571.5
		33	314.33				46	584.2
		36	342.9				48	609.6
		40	381				49	622.3
		44	419.1				51	647.7
		46	438.15				54	685.8
		48	457.2				56	711.2
		50	476.25				60	762
		56	533.4				62	787.4
		58	552.45				63	800.1
		60	571.5				64	812.8
		62	590.55				66	838.2
		64	609.6				68	863.6
		68	647.7				70	889
		71	676.28				72	914.4
		72	685.8				74	939.8
		74	704.85				75	952.5
		76	723.9				78	990.6
		80	762				80	1016
		84	800.1				82	1041.4
		85	809.63				84	1066.8
		86	819.15				86	1092.2
		89	847.73				90	1143
		90	857.25				93	1181.1
		92	876.3				96	1219.2
		96	914.4				98	1244.6
		98	933.45				102	1295.4
		100	952.5				106	1346.2
		102	971.55				108	1371.6
		104	990.6				112	1422.4
		105	1000.13				114	1447.8
		106	1009.65				116	1473.2
		112	1066.8				120	1524
		114	1085.85				121	1536.7
		116	1104.9				125	1587.5
		120	1143				126	1600.2
		121	1152.53				128	1625.6
		128	1219.2				130	1651
		136	1295.4				132	1676.4
		140	1333.5				136	1727.2
		144	1371.6				140	1778
		146	1390.65				146	1854.2
		155	1476.38				150	1905
		160	1524				154	1955.8
		168	1600.2				160	2032
		174	1657.35				162	2057.4
		176	1676.4				168	2133.6
		186	1771.65				170	2159
		195	1857.38				172	2184.4
		249	2371.73				176	2235.2
		313	2981.33				180	2286
		337	3209.93				190	2413
		/					200	2540
							204	2590.8
							220	2794
							224	2844.8
							226	2870.2
							228	2895.6
							230	2921
							232	2946.4
							250	3175
							257	3263.9
				265			3365.5
				269			3416.3
270	3429
272	3454.4
280	3556
340	4318
353	4483.1
