法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(2PCS)	类型
JT-SBVOD	S45C	发黑	内六角紧定螺钉	加厚引导型 ● 安装孔通孔 ● 圆法兰型
JT-SBVOU	S45C	喷细砂无电解镀镍	内六角紧定螺钉(不锈钢)	加厚引导型 ● 安装孔通孔 ● 圆法兰型
JT-SBVXD	S45C	发黑	喷细砂无电解镀镍	加厚引导型 ● 安装孔通孔 ● 对边法兰型
JT-SBVXU	S45C	喷细砂无电解镀镍	内六角紧定螺钉(不锈钢)	加厚引导型 ● 安装孔通孔 ● 对边法兰型

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。
特点：由于固定部壁较厚，与标准型相比而言，难以倾倒。

选型参数

选型表

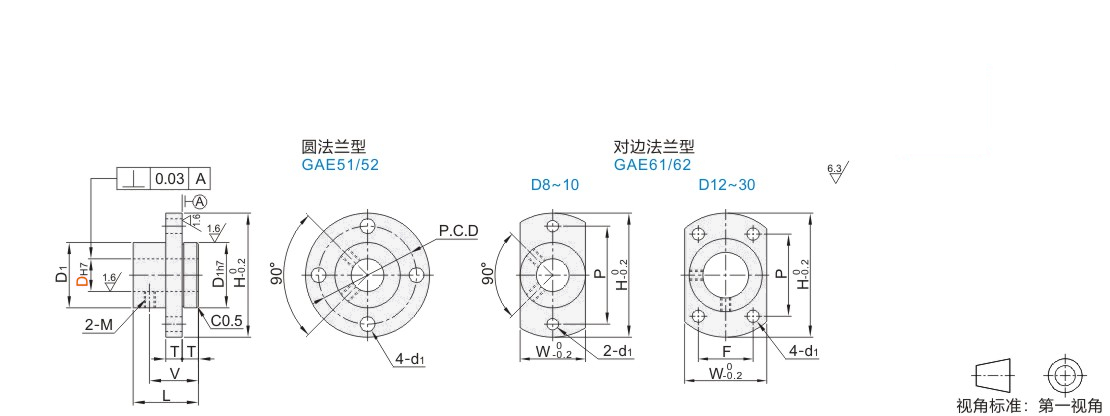

型号			L	D1	H	T	V	M	P.C.D	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	W	P	F	d1
圆法兰型 JT-SBVOD JT-SBVOU 对边法兰型 JT-SBVXD JT-SBVXU	8	+0.015 0	18	15	32	5	15	M3	25	15	25	__	3.5
	8M		18	15	32		15	M4	25	15	25		4.5
	10		20	20	38		16	M3	30	20	30
	12	+0.018 0	24	22	40	6	19	M4	32	25	28	16
	16	+0.018 0	32	28	50	6	23	M4	40	32	33	22	5.5
	20	+0.021 0	32	35	63	8	25	M5	50	40	42	25	6.6
	25		38	40	68	8	28	M5	55	45	45	30
	30		38	45	73	10	30	M6	60	50	48	35
