代码	代码分类	材质	表面处理	类型
JT-VGALUD	代码 / 台阶型 / 螺纹长度固定型	SCr440	发黑	带内螺纹型
JT-VGALFD	代码 / 六角型 / 螺纹长度固定型	SCr440	发黑	带内螺纹型
JT-VGALOD	代码 / 六角型 / 螺纹长度指定型	SCr440	发黑	带内螺纹型
JT-VGALUU	代码 / 台阶型 / 螺纹长度固定型	SCr440	无电解镀镍	带内螺纹型
JT-VGALFU	代码 / 六角型 / 螺纹长度固定型	SCr440	无电解镀镍	带内螺纹型
JT-VGALOU	代码 / 六角型 / 螺纹长度指定型	SCr440	无电解镀镍	带内螺纹型
JT-VGALUX	代码 / 台阶型 / 螺纹长度固定型	SCr440	—	带内螺纹型
JT-VGALFX	代码 / 六角型 / 螺纹长度固定型	SCr440	—	带内螺纹型
JT-VGALOX	代码 / 六角型 / 螺纹长度指定型	SCr440	—	带内螺纹型
JT-VGALUQ	代码 / 台阶型 / 螺纹长度固定型	SUS304	—	带内螺纹型
JT-VGALFQ	代码 / 六角型 / 螺纹长度固定型	SUS304	—	带内螺纹型
JT-VGALOQ	代码 / 六角型 / 螺纹长度指定型	SUS304	—	带内螺纹型

表1

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

选型参数

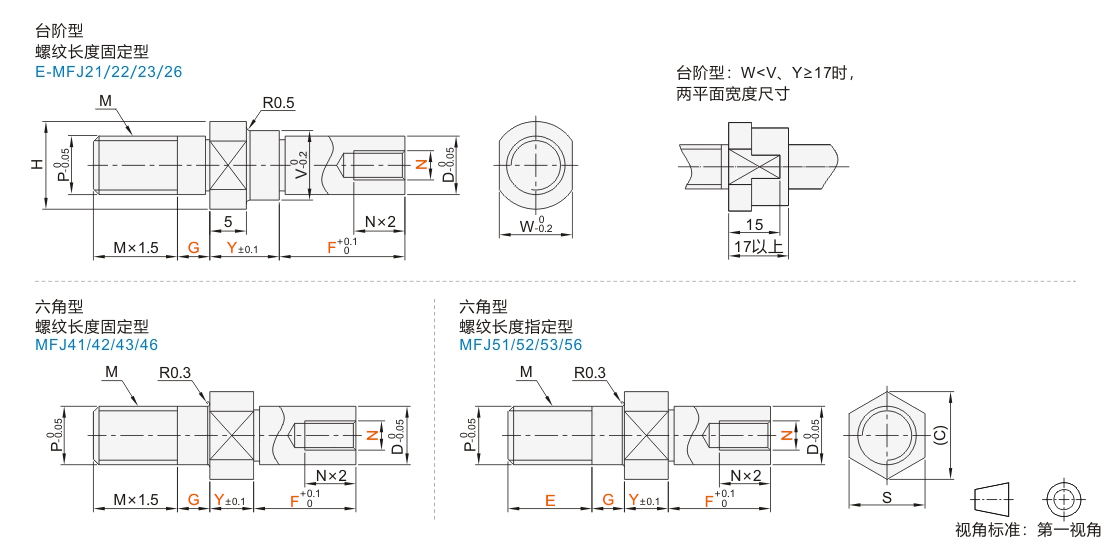

台阶型

型号		D	最小单位1			N	P	M	V	H	W
代码	规格	D	Y	F	G	N	P	M	V	H	W
(SCr440) JT-VGALUD JT-VGALUU JT-VGALUX (SUS304) JT-VGALUQ	6	6	7~65	5~110	5~10	3	6	M6	8	10	8
	8	8				4	8	M8	10	12	10
	10	10				4 5 6	10	M10	13	15	13
	12	12		10~100	5~15	5 6 8	12	M12	15	17	14
	13	13				5 6 8			16	18	15
	15	15				6 8 10 12			18	20	17
	16	16							19	21	18
	17	17			5~20				20	23	20
	18	18							21	23	20
	20	20				6 8 10 12	20	M20	24	26	24
	20A	20				6 8 10 12	16	M16	24	26	24
	22	22				8 10 12 16	20	M20	26	28	25
	22A	22					16	M16	26	28	25
	25	25					20	M20	29	31	27
	25A	25					16	M16	29	31	27
	30	30				8 10 12 16 20	20	M20	34	36	32
	30A	30				8 10 12 16 20	16	M16	34	36	32

六角型

型号		D	最小单位1				N	P	M	S	(C)
代码	规格	D	Y	F	G	E	N	P	M	S	(C)
螺纹长度固定型 JT-VGALFD JT-VGALFU JT-VGALFX JT-VGALFQ 螺纹长度指定型 JT-VGALOD JT-VGALOU JT-VGALOX JT-VGALOQ	6	6	2~65	5~110	5~10	6~15	3	6	M6	8	9.2
	8	8				8~18	4	8	M8	10	11.5
	10	10				10~22	4 5 6	10	M10	13	15
	12	12		10~160	5~15	12~25	5 6 8	12	M12	14	16.2
	13	13					5 6 8			17	19.6
	15	15					6 8 10			17	19.6
	16	16			5~20					19	21.9
	17	17								19	21.9
	18	18								24	27.7
	20	20	4~65			20~42	6 8 10 12	20	M20
	20A	20						16	M16
	22	22						20	M20
	22A	22						16	M16
螺纹长度固定型 JT-VGALFD JT-VGALFU JT-VGALFX JT-VGALFQ	25	25				—	8 10 12 16	20	M20	27	31.2
	25A	25					8 10 12 16	16	M16	27	31.2
	30	30					8 10 12 16 20	20	M20	32	36.9
	30A	30					8 10 12 16 20	16	M16	32	36.9

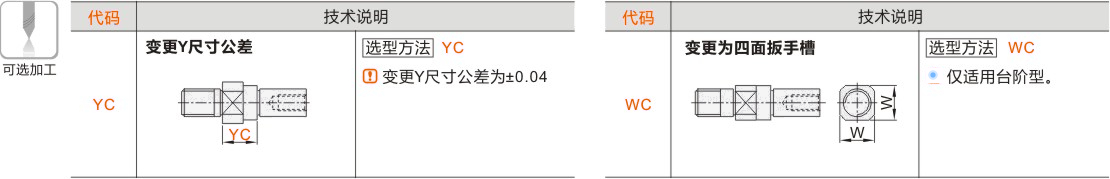

可选加工参数
