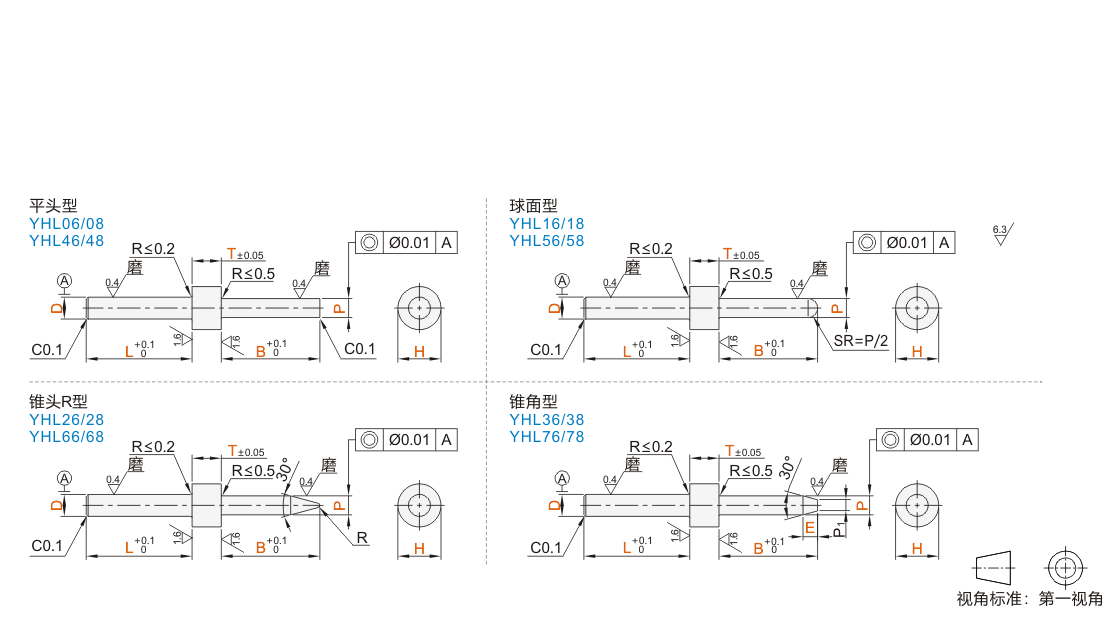

定位销带肩压入型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	形状	材质	硬度	类型
JT-RQISX	公差固定型	平头型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIFX	公差选择型	平头型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQISM	公差固定型	平头型	SUS304	—	带肩型 ● 压入型
JT-RQIFM	公差选择型	平头型	SUS304	—	带肩型 ● 压入型
JT-RQIDX	公差固定型	球面型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIOX	公差选择型	球面型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIDM	公差固定型	球面型	SUS304	—	带肩型 ● 压入型
JT-RQIOM	公差选择型	球面型	SUS304	—	带肩型 ● 压入型
JT-RQIUX	公差固定型	锥头R型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIXX	公差选择型	锥头R型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIUM	公差固定型	锥头R型	SUS304	—	带肩型 ● 压入型
JT-RQIXM	公差选择型	锥头R型	SUS304	—	带肩型 ● 压入型
JT-RQIQX	公差固定型	锥角型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQILX	公差选择型	锥角型	SKS3	淬火硬度48~56HRC	带肩型 ● 压入型
JT-RQIQM	公差固定型	锥角型	SUS304	—	带肩型 ● 压入型
JT-RQILM	公差选择型	锥角型	SUS304	—	带肩型 ● 压入型

P₁=P-E·tan15°×2
工艺孔加工条件：平头型:D·P·L·B≥4；球面型:D·L·B≥4且P≥6；锥角型:D·P·L·B≥4且P₁＞3。(工艺孔详细尺寸见产品简介)

选型参数

公差固定型

型号		D公差	最小单位0.5	最小单位0.1	P公差	B(最小单位0.5)			最小单位0.1	最小单位0.5	R
代码	D	D公差	L	P	P公差	JT-RQISX/JT-RQISM	JT-RQIDX/JT-RQIDM	JT-RQIUX/JT-RQIUM	H	T	R
平头型球面型锥头R型 JT-RQISX JT-RQIDX JT-RQIUX JT-RQISM JT-RQIDM JT-RQIUM	1	+0.008 +0.002	2.0~7.0	1.0~3.0	0 -0.01	1.0~10.0	1.5~10.0	2.5~10.0	1.1~3.0	1.0~10.0	0.2
	2		4.0~12.0	1.0~4.0		1.0~30.0	1.5~30.0	2.5~30.0	2.1~7.0	1.0~20.0	0.2
	3		6.0~12.0	1.5~6.0					3.1~8.0		0.3
	4	+0.012 +0.004	8.0~12.0	2.0~7.0					4.1~9.0		0.4

R参数仅适用锥头R型

型号		D公差	最小单位0.5	最小单位0.1	P公差	最小单位0.5	最小单位0.1	最小单位0.5
代码	D	D公差	L	P	P公差	B	H	T	E
锥角型 JT-RQIQX JT-RQIQM	1	+0.008 +0.002	2.0~7.0	1.0~3.0	0 -0.01	1.5~10.0	1.1~3.0	1.0~10.0	0.5~5.0
	2		4.0~12.0	1.0~4.0		1.5~30.0	2.1~7.0	1.0~20.0
	3		6.0~12.0	1.5~6.0			3.1~8.0
	4	+0.012 +0.004	8.0~12.0	2.0~7.0			4.1~9.0

公差选择型

型号				最小单位0.1	最小单位0.01	B(最小单位0.1)			最小单位0.01	最小单位0.1	R
代码	D公差	P公差	D	L	P	JT-RQIFX/JT-RQIFM	JT-RQIOX/JT-RQIOM	JT-RQIXX/JT-RQIXM	H	T	R
平头型球面型锥头R型 JT-RQIFX JT-RQIOX JT-RQIXX JT-RQIFM JT-RQIOM JT-RQIXM	U +0.005 0 M（±0.002） D 0 -0.005	U +0.005 0 M（±0.002） D 0 -0.005	1	2.0~7.0	1.00~3.00	1.0~10.0	1.5~10.0	2.5~10.0	1.10~3.00	1.0~10.0	0.2
			2	4.0~12.0	1.00~4.00	1.0~30.0	1.5~30.0	2.5~30.0	2.10~7.00	1.0~20.0	0.2
			3	6.0~12.0	1.50~6.00				3.10~8.00		0.3
			4	8.0~12.0	2.00~7.00				4.10~9.00		0.4

R参数仅适用锥头R型

型号				最小单位0.1	最小单位0.1	最小单位0.1	最小单位0.01	最小单位0.1	最小单位0.5
代码	D公差	P公差	D	L	P	B	H	T	E
锥角型 JT-RQILX JT-RQILM	U +0.005 0 M（±0.002） D 0 -0.005	U +0.005 0 M（±0.002） D 0 -0.005	1	2.0~7.0	1.00~3.00	1.5~10.0	1.10~3.00	1.0~10.0	0.5~5.0
			2	4.0~12.0	1.00~4.00	1.5~30.0	2.10~7.00	1.0~20.0
			3	6.0~12.0	1.50~6.00		3.10~8.00
			4	8.0~12.0	2.00~7.00		4.10~9.00
