双孔锁紧型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

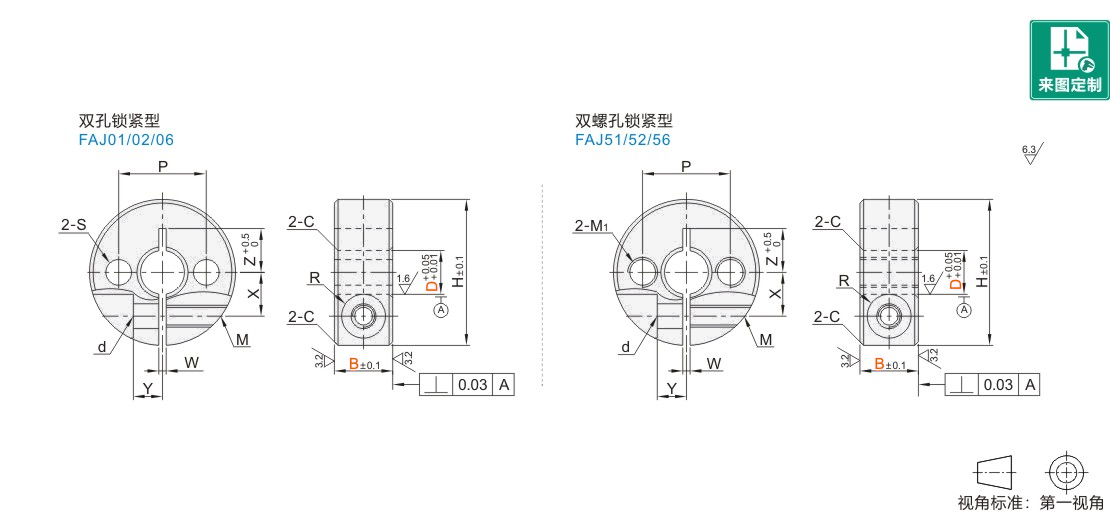

型号		B	H	M	d	R	W	X	Y	Z	S	P	M1	C
代码	D	B	H	M	d	R	W	X	Y	Z	S	P	M1	C
双孔锁紧型 JT-ABLSD JT-ABLSU JT-ABLSX 双螺孔锁紧型 JT-ABLOD JT-ABLOU JT-ABLOX	6	8*	20	M3	3.4	3	1	6	4	6~6.5	3.5	12	M3	0.5
	6	10*	20	M4	4.5	3.75	1	6	4	6~6.5		13
	8	8*	25	M3	3.4	3	1.5	8	5	7~9		14
		10*	25	M4	4.5	3.75		8		7~9	4.5	18	M4
		12*	30	M5	5.5	4.5		9		7~10	5.5	18	M5
		15		M6	6.6	6				7~10		20	—
	10	8*		M3	3.4	3				8~10			M5
		10*		M4	4.5	3.75
		12*		M5	5.5	4.5		10
		15	35	M6	6.6	6			6	8~12	6.6	24	—
	12	8*	30	M3	3.4	3			5	9~10	5.5	22	M5
		10*		M4	4.5	3.75
		12*		M5	5.5	4.5
		15*	35	M6	6.6	6		11	6	9~12	6.6	24	M6
	13	10*	30	M4	4.5	3.75		10	5	10	4.5	22	M4
		12*	34	M5	5.5	4.5		11	5	10~12	5.5	23	M5
		15	35	M6	6.6	6		11	6	10~12	5.5	24	—
	15	10*	34	M4	4.5	3.75		11.5		10~11	4.5	23	M4
		12*	35	M5	5.5	4.5		12		11~13	5.5	26	M5
		15*	40	M6	6.6	6		13	8	11~13	6.6	28	M6
	16	10*	35	M5	5.5	4.5		12	6	11~12	4.5	24	M4
		12*	35	M5	5.5	4.5		12	6	11~12	5.5	26	M5
		15*	40	M6	6.6	6		13	8	11~13	6.6	28	M6
	18∙20	10*		M5	5.5	4.5		14	7	13	4.5	28	M4
		12*		M5	5.5	4.5		14	7	13	5.5	30	M5
		15*	45	M6	6.6	6		15	8	13~15	6.6	34	M6
		20						16					—
		25
		30
	25	12*		M5	5.5	4.5		17	7	16	5.5	36	M5
		15*	50	M6	6.6	6		18	10	16~18	6.6	38	M6
		20	55					20		16~20		40	—
		25
		30
	30	15*								18~20		44	M6	1
		20	60	M8	9	7		23		18~21	9	45	—
		25
		30
	35	15		M6	6.6	6	2		12	21	6.6	48
		20
		25
		30
	40	18	70	M8	9	7		26	13	23	9	56
	40	30	70	M8	9	7		26	13	23	9	56
	50	22	85	M10	11	9	3	32	16	28	11	68
	50	30	85	M10	11	9	3	32	16	28	11	68

JT-ABLOD/JT-ABLOU/JT-ABLOX仅适用带*号尺寸。
