规格 *

蝶形铰链对称型锥孔型

图片仅供参考

蝶形铰链对称型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	性价比	材质	表面处理	负载 (kg)	类型
JT-VQAPOU	锥孔型	经济型	SUS304	镜面抛光	30	平型
JT-VQAIFD	锥孔型	经济型	SUS304	镜面抛光	30~35	平型

选型参数

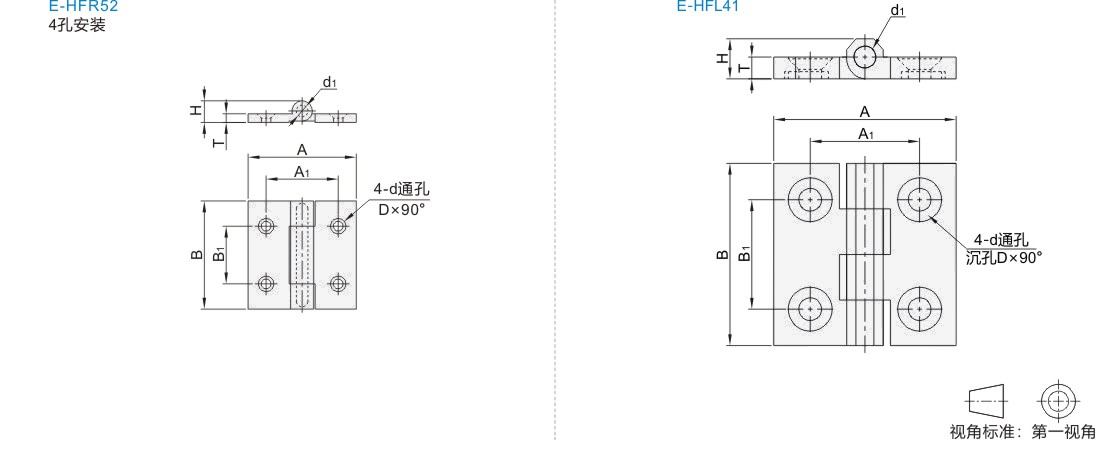

选型表

型号		安装孔数	A	B	A1	B1	H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
代码	规格	安装孔数	A	B	A1	B1	H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
JT-VQAPOU	65	4孔安装	65	65	40	35	13.5	4.8	10	5.5	8	30	0.1

容许负载为使用2个时的数值。

型号		A	B	A1	B1	H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
JT-VQAIFD	50	50	50	30	30	11	6	12	6.3	6	30	0.1
	60A	60	60	36	36.7	15	8	16.5	8.2	8	35	0.184
	60B	57.6	59.5	34	35	13	5.5	12	6.5	6	30	0.148

容许负载为使用2个时的数值。
