针型气缸双作用单杆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	动作形式	类型
JT-USZSU	双作用	针形气缸 ● 单杠型

理论输出力表单位：N

选型参数

选型表

型号		行程	杆端螺纹	安装形式	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	使用流体	使用压力范围 (Mpa)	保证耐压力 (Mpa)	环境温度 (°C)	使用活塞速度 (mm/s)
代码	缸径	行程	杆端螺纹	安装形式	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	使用流体	使用压力范围 (Mpa)	保证耐压力 (Mpa)	环境温度 (°C)	使用活塞速度 (mm/s)
JT-USZSU	6	5 10 15	无指定(有螺纹) M(无螺纹)	B(基本型) F(法兰型) L(脚座型) D(耳环型) T(耳轴型)	Y(有) N(无)※	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	垫缓冲	空气	0.12~0.7	1	-10~60 (无冻结)	10~500 ※1
JT-USZSU	10	5 10 15	无指定(有螺纹) M(无螺纹)	B(基本型) F(法兰型) L(脚座型) D(耳环型) T(耳轴型)	Y(有) N(无)※	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	垫缓冲	空气	0.06~0.7v	1	-10~60 (无冻结)	10~500 ※1

※选择内置磁石N(无)时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。 ※1请在允许使用范围内使用。

基本型

法兰型

缸径	FC	FT	FW	FX	FY	FZ
6	3.4	1.6	18.5	24	16	32
10	4.5	1.6	21	28	18	37

其它尺寸与基本型相同。

脚座型

缸径	X	Y	LC	LH	LT	LW	LX	LZ
6	6.5	10.5	3.4	11	1.6	21.5	20	28
10	7	12	4.5	13	1.6	25	24	33

其它尺寸与基本型相同。

耳环型

其它尺寸与基本型相同。

耳轴型

其它尺寸与基本型相同。 ※2上表摆动角度为参考值，因场合而异。

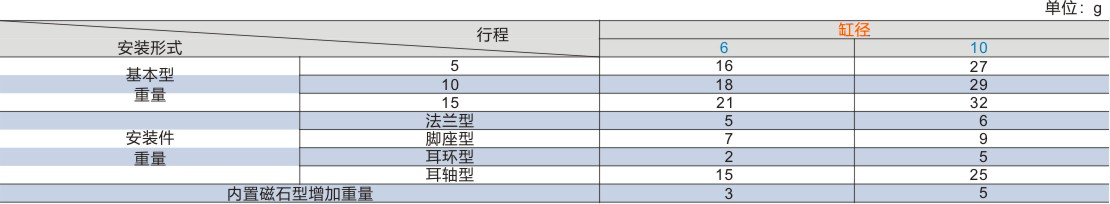

气缸重量表

暂未上传文档资料

针型气缸 双作用单杆型
