VBK系列方型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	内高	打开方式	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXOUD	18	内外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	静音型
JT-KXOQD	28	内外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	静音型
JT-KXOFD	39	内外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	静音型
JT-KXOOD	48	内外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	静音型
JT-KXOXD	58	内外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	静音型

特点：节距小，运行噪音极低（取决于运行速度），耐磨耐腐蚀，特别适合高速及高加速的环境下应用。
本系列拖链包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需要单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

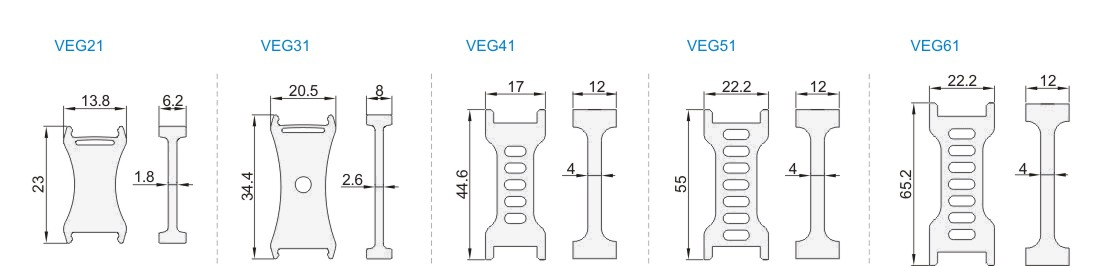

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VEG21	静音型拖链用	工程塑料	黑色	-40℃~120℃	UL94-HB	JT-KXOUD
VEG31						JT-KXOQD
VEG41						JT-KXOFD
VEG51						JT-KXOOD
VEG61						JT-KXOXD

请根据拖链的内宽F及分隔片的尺寸，选择分隔片合适的数量。

接头

代码	类型	适用拖链内高	材质	颜色	允许温度	阻燃等级
JT-KVOUD	静音型拖链用	18	工程塑料	黑色	-40℃~120℃	UL94-HB
JT-KVOQD		28
JT-KVOFD		39
JT-KVOOD		48
JT-KVOXD		58

选型参数

选型表

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际装高度HF	理论安装尺寸			Y	Y1	重量 kg/m
代码	内宽F	弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际装高度HF	H	D	K	Y	Y1	重量 kg/m
JT-KXOUD	20	38	1~	JT-KVOUD	16	15	18	25.5	34.5	127	102	86	150	30	30	≈0.49
	30								44.5							≈0.55
	40								54.5							≈0.61
	50								64.5							≈0.67
	60								74.5							≈0.73
JT-KXOQD	30	55		JT-KVOQD	24	25	28	38.8	46.5	189	149	120	220	54	30	≈0.90
		75								229	189	160	285
		100								279	239	210	360
	50	55							66.5	189	149	120	220			≈1.03
		75								229	189	160	285
		100								279	239	210	360
	80	55							96.5	189	149	120	220			≈1.20
		75								229	189	160	285
		100								279	239	210	360
	120	55							136.5	189	149	120	220			≈1.28
		75								229	189	160	285
		100								279	239	210	360
JT-KXOFD	50	75		JT-KVOFD	30	32	39	53	71	253	203	160	295	67.5	66.5	≈1.50
		100								303	253	210	375
		125								353	303	260	450
		150								403	353	310	530
	60	75							81	253	203	160	295			≈1.58
		100								303	253	210	375
		125								353	303	260	450
		150								403	353	310	530
	70	75							91	253	203	160	295			≈1.60
		100								303	253	210	375
		125								353	303	260	450
		150								403	353	310	530
	80	75							101	253	203	160	295			≈1.70
		100								303	253	210	375
		125								353	303	260	450
		150								403	353	310	530
	90	75							111	253	203	160	295			≈1.80
		100								303	253	210	375
		125								353	303	260	450
		150								403	353	310	530
JT-KXOOD	50	100	1~	JT-KVOOD	35	42	48	66.8	75	332	267	210	385	68	59	≈2.05
		125								382	317	260	465
		150								432	367	310	530
		200								532	467	410	700
	75	100							100	332	267	210	385			≈2.20
		125								382	317	260	465
		150								432	367	310	530
		200								532	467	410	700
	100	100							125	332	267	210	385			≈2.48
		125								382	317	260	465
		150								432	367	310	530
		200								532	467	410	700
	125	100							150	332	267	210	385			≈2.90
		125								382	317	260	465
		150								432	367	310	530
		200								532	467	410	700
	150	100							175	332	267	210	385			≈3.20
		125								382	317	260	465
		150								432	367	310	530
		200								532	467	410	700
JT-KXOXD	100	100		JT-KVOXD	40	50	58	76.8	133	367	307	240	440	105	105	≈3.39
		135								437	377	310	550
		185								537	477	410	710
		240								637	577	510	865
	125	100							158	367	307	240	440			≈3.54
		135								437	377	310	550
		185								537	477	410	710
		240								637	577	510	865
	150	100							183	367	307	240	440			≈3.69
		135								437	377	310	550
		185								537	477	410	710
		240								637	577	510	865
	175	100							208	367	307	240	440			≈3.84
		135								437	377	310	550
		185								537	477	410	710
		240								637	577	510	865

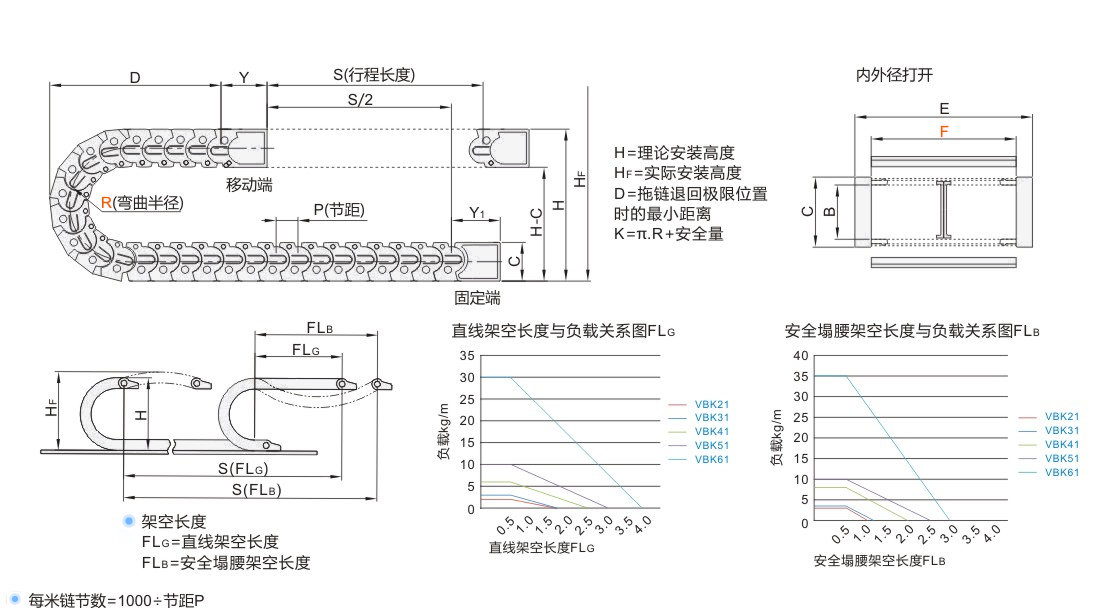

在选择安装高度时，应当参考表中实际安装高度HF值。架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

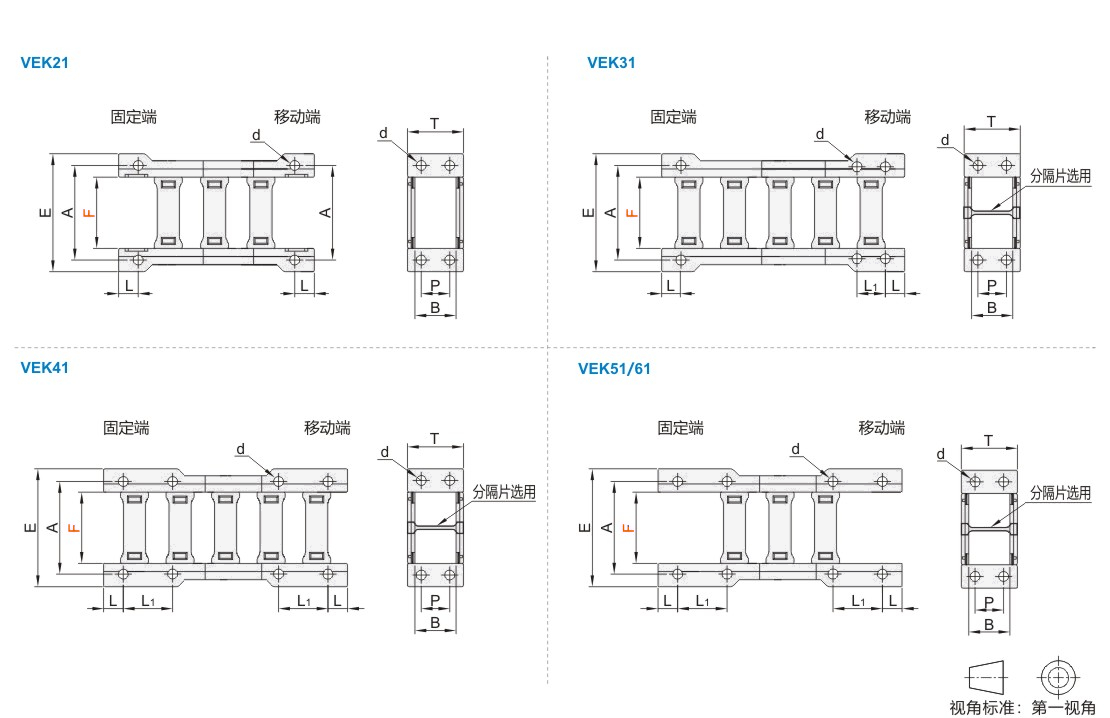

接头

型号		A	E	L	L1	B	T	P	d	适用拖链
代码	内宽F	A	E	L	L1	B	T	P	d	适用拖链
JT-KVOUD	20	30.5	37	8	—	18	25.5	12	4.2	JT-KXOUD
	30	40.5	47
	40	50.5	57
	50	60.5	67
	60	70.5	77
JT-KVOQD	30	44.5	54.5	11	12.5	28	38.8	16	5.4	JT-KXOQD
	50	64.5	74.5
	80	94.5	104.5
	120	134.5	144.5
JT-KVOFD	50	65	77	12.5	22.5	39	53	22	7.4	JT-KXOFD
	60	75	87
	70	85	97
	80	95	107
	90	105	117
JT-KVOOD	50	67	81	10	20	48	66.8	30	6.5	JT-KXOOD
	75	92	106
	100	117	131
	125	142	156
	150	167	181
JT-KVOXD	100	123	139	20	35	58	76.8	35	8.7	JT-KXOXD
	125	148	164
	150	173	189
	175	198	214

暂未上传文档资料
