法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

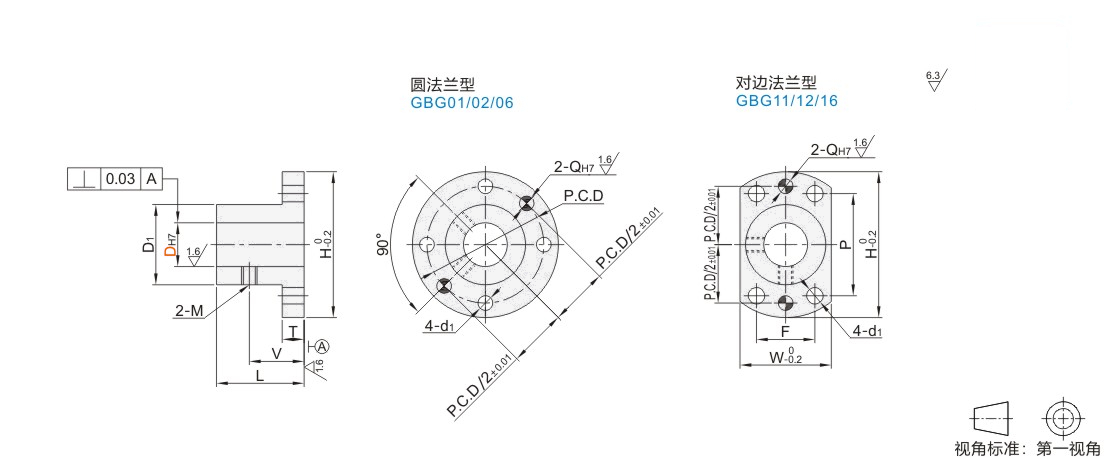

选型参数

选型表

型号			L	D1	H	T	V	M	P.C.D	W	P	F	QH7		d1
代码	DH7		L	D1	H	T	V	M	P.C.D	W	P	F	QH7		d1
圆法兰型对边法兰型 JT-SXSSD JT-SXSDD JT-SXSSU JT-SXSDU JT-SXSSX JT-SXSDX	12	+0.018 0	24	21.8	40	6	15	M4	32	25	28	16	4	+0.012 0	4.5
	16	+0.018 0	32	27.8	50	6	19	M4	40	32	33	22	5		5.5
	20	+0.021 0	32	34.8	63	8	20	M5	50	40	42	25	5		6.6
	25		38	39.8	68	8	23	M5	55	45	45	30	6
	30		38	44.8	73	10	24	M6	60	50	48	35	6
