环形导轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度 / V型面	类型
JT-ZQBSU	轴承钢	50~60HRC	直线型导轨 ● 双侧V型

注意事项：
● 当环形运动时，JT-ZQBSU不能单独使用，要与JT-ZQBSD/NHA08配套使用；
● 当直线运动时，JT-ZQBSU不能单独使用，要与NHA08配套使用；
● 当其他运动时，请联系我司技术人员确认，避免因使用不当，影响使用寿命。

选型参数

选型表

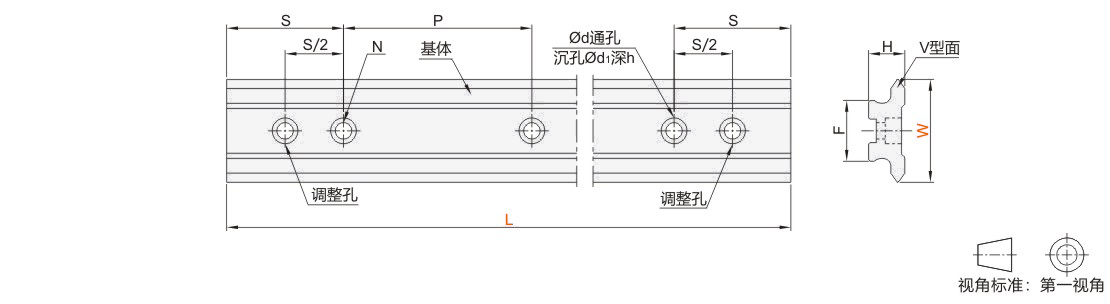

型号		L 最小单位1	H	F	d	d1	h	P
代码	导轨宽度 W	L 最小单位1	H	F	d	d1	h	P
JT-ZQBSU	25	110~10000	12.25	15	5.5	9	6	90
JT-ZQBSU	44	110~10000	15.5	26	7	11	7	90

N(安装孔数)/S(安装孔中心至端面距离)

导轨宽度 W	L 最小单位1	N (安装孔数）	S
25 44	110~190	2	L-(N-1)×P/2
	200~280	3
	290~370	4
	380~460	5
	470~550	6
	560~640	7
	650~730	8
	740~820	9
	830~910	10
	以此类推
	9830~9910	110
	9920~10000	111

P：两个安装孔之间的距离。
S>40时，两端各有一个调整孔
