包胶滚轮 直柱型 带键槽带螺纹孔
图片仅供参考
收藏 分享

包胶滚轮 直柱型 带键槽带螺纹孔

产品属性： 产品类型 带键槽螺纹孔型 形状 直柱形 轴承 无 包胶范围 滚轮表面 支架 无 是否包胶 包胶 滚轮（球）材质 铝合金 滚轮（球）表面处理 无 芯材表面处理 无 衬层（壳体）材质 聚氨酯(自然色) 轴安装方式 中间螺钉固定 种类筛选 滚轮
产品型号： 请点击左侧选项进行选型
代码
代码分类材质
/ 芯材		材质
/ 衬层		硬度
类型
JT-EBOQXL尺寸选择型SUS304聚氨酯
(自然色)		邵氏A90带键槽螺纹孔型
JT-EBOUDL尺寸指定型SUS304聚氨酯
(自然色)		邵氏A90带键槽螺纹孔型
JT-EBOQLL尺寸选择型SUS304聚氨酯
(自然色)		邵氏A70带键槽螺纹孔型
JT-EBOUUL尺寸指定型SUS304聚氨酯
(自然色)		邵氏A70带键槽螺纹孔型
JT-EBOQML尺寸选择型SUS304聚氨酯
(自然色)		邵氏A50带键槽螺纹孔型
JT-EBOUQL尺寸指定型SUS304聚氨酯
(自然色)		邵氏A50带键槽螺纹孔型
JT-EBOQGL尺寸选择型铝合金聚氨酯
(自然色)		邵氏A90带键槽螺纹孔型
JT-EBOUFL尺寸指定型铝合金聚氨酯
(自然色)		邵氏A90带键槽螺纹孔型
JT-EBOFSL尺寸选择型铝合金聚氨酯
(自然色)		邵氏A70带键槽螺纹孔型
JT-EBOUOL尺寸指定型铝合金聚氨酯
(自然色)		邵氏A70带键槽螺纹孔型
JT-EBOFDL尺寸选择型铝合金聚氨酯
(自然色)		邵氏A50带键槽螺纹孔型
JT-EBOUXL尺寸指定型铝合金聚氨酯
(自然色)		邵氏A50带键槽螺纹孔型

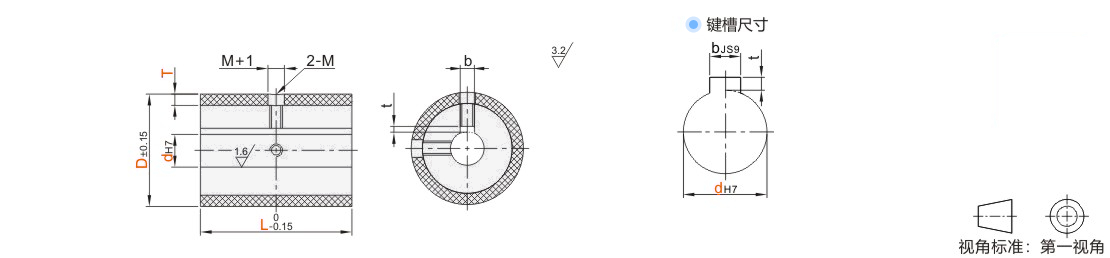

轴径bt
d基准尺寸偏差（JS9）基准尺寸偏差
83±0.01251.4+0.1
0
10
124±0.01501.8
1552.3
2062.8
258±0.01803.3
30+0.2
0


选型参数

L尺寸选择型

型号
dH7
L
T
M
代码D
JT-EBOQX
JT-EBOQL
JT-EBOQM
JT-EBOQG
JT-EBOFS
JT-EBOFD		20 8 15 20 25 30 40 5033
25 10 15 20 25 30 40 50
30 10 12 15 20 25 30 40 50
35 12 15 20 25 30 40 50
40 12 15 20 25 30 40 504
50 20 25 25 30 40 50

L尺寸指定型

型号dH7
L
最小单位1
TM
代码D
JT-EBOUD
JT-EBOUU
JT-EBOUF
JT-EBOUO
JT-EBOUX
JT-EBOUQ		20 8 20 ~ 100 3 M3
25 8 10 12
30 8 10 12 15
35 10 12 15 20
40 M4
50 10 12 15 20 25
50A 10 12 15 5
10 		M5
60 12 15 20
80 15 20 25
100 20 25 30M6

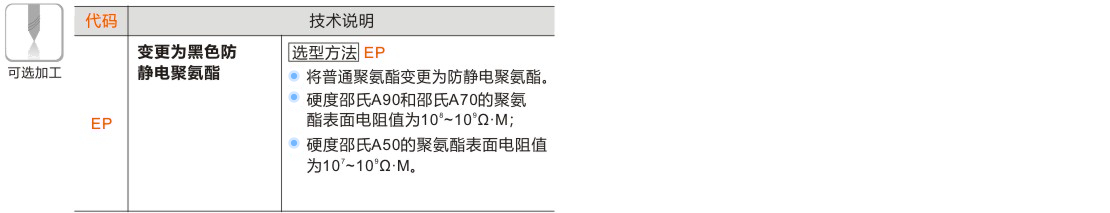

可选加工参数
产品名称
暂未上传文档资料
