重载三节滑轨120系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNXQM	120	A6063	本色阳极氧化	三节式 ● 全长伸展

特点：
滑轨主体使用高强度铝合金，重量轻、承载高；
一侧内轨固定，另一侧内轨安装在需要移动的设备上。

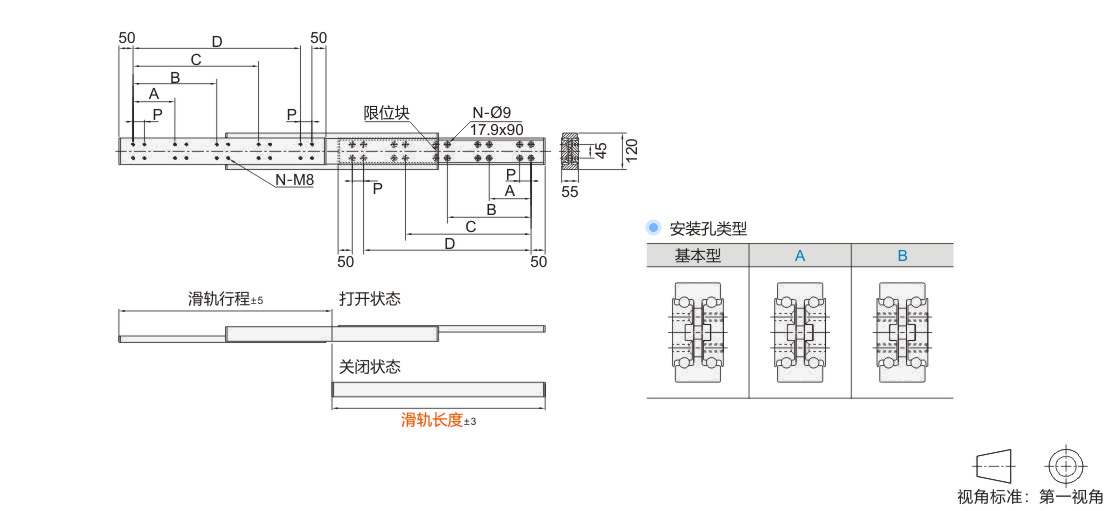

请注意区分安装孔类型，基本型、A型、B型仅安装孔差异，图示安装孔类型为基本型。
承重与重量仅供参考。
按根销售。
图示安装孔类型为基本型。

选型参数

选型表

型号		安装孔类型	滑轨行程	A	B	C	D	N	P	承重(1副)	参考重量(kg/pcs)
代码	滑轨长度	安装孔类型	滑轨行程	A	B	C	D	N	P	承重(1副)	参考重量(kg/pcs)
JT-HNXQM	400	无指定 (基本型) A B	400	—	—	—	180	8	100	1400kgf	6.48
	450		450				230			1342kgf	7.3
	500		500				280			1290kgf	8.1
	550		550				330			1238kgf	8.91
	600		600				380			1191kgf	9.72
	650		650				430			1145kgf	10.53
	700		700			240	480	12		1099kgf	11.34
	750		750			265	530			1054kgf	12.15
	800		800			290	580			1011kgf	12.96
	850		850			315	630			969kgf	13.77
	900		900			340	680			930kgf	14.58
	950		950			365	730			890kgf	15.93
	1000		1000			390	780			854kgf	16.2
	1050		1050			415	830			815kgf	17.01
	1100		1100			440	880			783kgf	17.82
	1150		1150			465	930			752kgf	18.63
	1200		1200			490	980			719kgf	19.44
	1250		1250			515	1030			698kgf	20.25
	1300		1300			540	1080			678kgf	21.06
	1350		1350			565	1130			658kgf	21.87
	1400		1400			590	1180			642kgf	22.68
	1450		1450			615	1230			627kgf	23.49
	1500		1500	320	640	960	1280	20		612kgf	24.3
	1550		1550	332.5	665	997.5	1330			602kgf	25.11
	1600		1600	345	690	1035	1380			592kgf	25.92
	1650		1650	357.5	715	1072.5	1430			582kgf	26.73
	1700		1700	370	740	1110	1480			571kgf	27.54
	1750		1750	382.5	765	1147.5	1530			561kgf	28.35
	1800		1800	395	790	1185	1580			551kgf	29.16
	1850		1850	407.5	815	1222.5	1630			541kgf	29.97
	1900		1900	420	840	1260	1680			531kgf	30.78
	1950		1950	432.5	865	1297.5	1730			520kgf	31.59
	2000		2000	445	890	1335	1780			510kgf	32.4
	2050		2050	457.5	915	1372.5	1830			500kgf	33.21
	2100		2100	470	940	1410	1880			490kgf	34.02
	2150		2150	482.5	965	1447.5	1930			480kgf	34.83
	2200		2200	495	990	1485	1980			469kgf	35.64
	2250		2250	507.5	1015	1522.5	2030			459kgf	36.45
	2300		2300	520	1040	1560	2080			449kgf	37.26
	2350		2350	532.5	1065	1597.5	2130			439kgf	38.JT-VMPSLCSFZMPNZFZ
	2400		2400	545	1090	1635	2180			429kgf	38.88
	2450		2450	557.5	1115	1672.5	2230			418kgf	39.69
	2500		2500	570	1140	1710	2280			408kgf	40.5

暂未上传文档资料
