螺帽大径直径d(mm) *

梯形丝杠螺母法兰型

图片仅供参考

梯形丝杠螺母法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	配合形式	螺纹旋向	材质	颜色	类型
JT-ILIML	标准型	左旋	黄铜	—	法兰型 ● 方型
JT-ILIMX	标准型	右旋	黄铜	—	法兰型 ● 方型
JT-ILIMM	通配型	左旋	黄铜	—	法兰型 ● 方型
JT-ILIMG	通配型	右旋	黄铜	—	法兰型 ● 方型
JT-ILIFD	通配型	左旋	QT400 (球墨铸铁)	褐色	法兰型 ● 方型
JT-ILIFU	通配型	右旋	QT400 (球墨铸铁)	褐色	法兰型 ● 方型
JT-ILIFQ	通配型	左旋	POM (聚甲醛树脂)	白色	法兰型 ● 方型
JT-ILIFF	通配型	右旋	POM (聚甲醛树脂)	白色	法兰型 ● 方型
JT-ILIFO	通配型	左旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 方型
JT-ILIFX	通配型	右旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 方型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

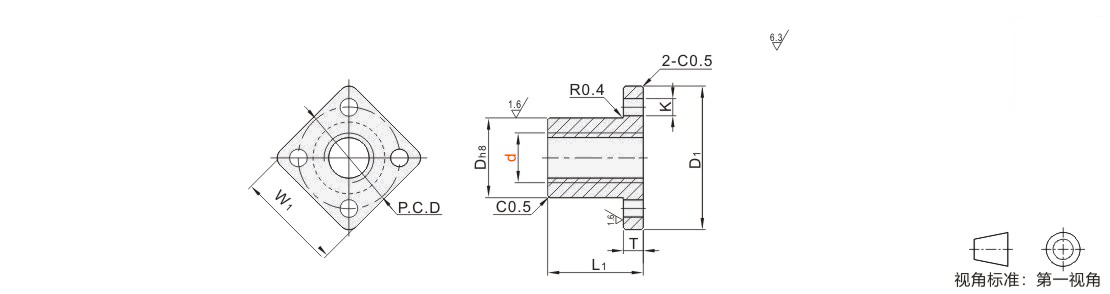

型号		螺距 P	D	L1	D1	T	P.C.D	K	W1	动态容许推力(KN)	重量 (g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	W1	动态容许推力(KN)	重量 (g)
(黄铜) (QT400) JT-ILIML JT-ILIFD JT-ILIMX JT-ILIFU JT-ILIMM JT-ILIMG	14	3	22	30	45	5	31	5.3	34	4.5	90
	16	3	28	35	52	6	38	6.3	39	6.62	165
	20	4	32	40	57	6	42		43	9.8	220
	22	5	36	50	62	7	47		48	12.35	365
	25		36	50	62	7	47		48	14.2	305
	28		44	56	77	8	58	9	59	17.9	546
	32	6	44	56	77	8	58	9	59	21.05	496
(POM) (PPS) JT-ILIFQ JT-ILIFO JT-ILIFF JT-ILIFX	14	3	22	30	45	5	31	5.3	34	0.489	16
	16	3	28	35	52	6	38	63	39	0.626	28
	20	4	32	40	57	6	42		43	0.979	38
	22	5	36	50	62	7	47		48	1.415	61
	25	5	36	50	62	7	47		48	2.045	56
