还有0项未选择重置

选择代码

代码参数

导入头部形状

尺寸选择

材质

硬度

选型参数

安装部直径D(mm) *

D公差选择 *

安装部长度L(mm) *

0~12/0.1

P公差选择 *

定位部直径P(mm) *

1~7/0.01

定位部长度B(mm) *

1~30/0.1

肩部直径H(mm) *

2.1~9/0.01

肩部厚度尺寸T(mm) *

1~20/0.1

E *

0.5~5/0.5

图片仅供参考

定位销带肩外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	形状	材质	硬度	类型
JT-RQISD	公差固定型	平头型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIFD	公差选择型	平头型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQISF	公差固定型	平头型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIFF	公差选择型	平头型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIDD	公差固定型	球面型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIOD	公差选择型	球面型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIDF	公差固定型	球面型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIOF	公差选择型	球面型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIUD	公差固定型	锥头R型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIXD	公差选择型	锥头R型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIUF	公差固定型	锥头R型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIXF	公差选择型	锥头R型	SUS304	—	带肩型 ● 外螺纹型
JT-RQIQD	公差固定型	锥角型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQILD	公差选择型	锥角型	SKD11	淬火硬度53~58HRC	带肩型 ● 外螺纹型
JT-RQIQF	公差固定型	锥角型	SUS304	—	带肩型 ● 外螺纹型
JT-RQILF	公差选择型	锥角型	SUS304	—	带肩型 ● 外螺纹型

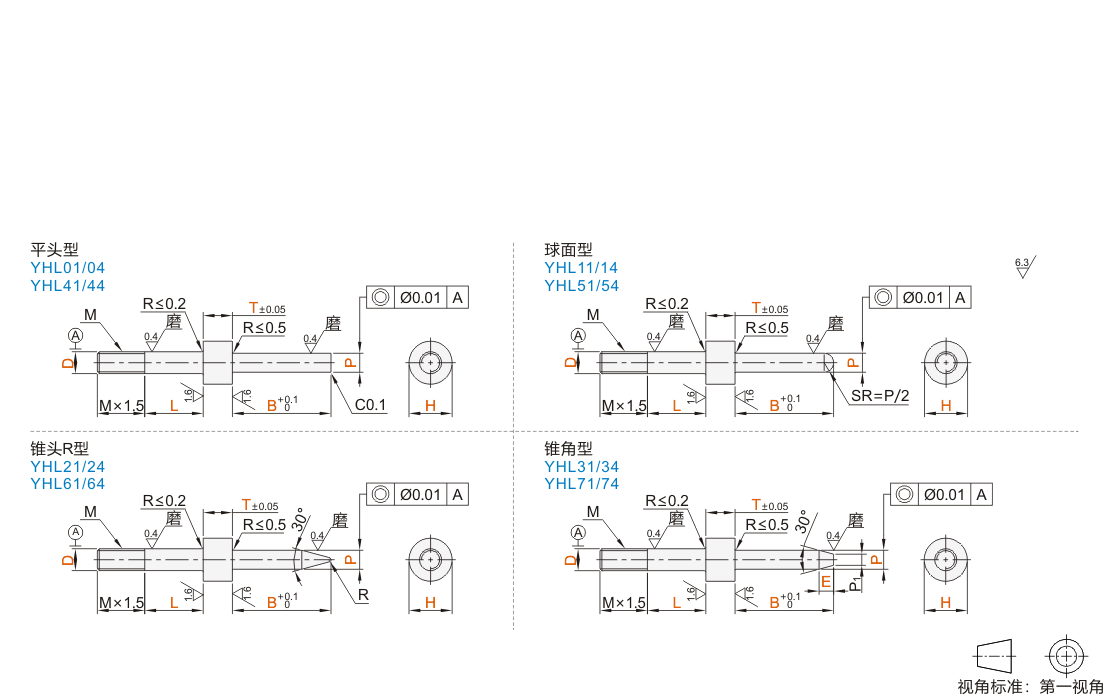

P₁=P-E·tan15°×2
工艺孔加工条件：平头型:D·P·L·B≥4；球面型:D·L·B≥4且P≥6；锥角型:D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)
当L<2时，无L实际形状，为退刀槽形状，并按退刀槽标准加工。(即：螺纹长度+退刀槽=M×1.5+L)。

选型参数

公差固定型

型号		D公差	最小单位0.5	最小单位0.1	P公差	B(最小单位0.5)			最小单位0.1	最小单位0.5	R	M
代码	D	D公差	L	P	P公差	JT-RQISD/JT-RQISF	JT-RQIDD/JT-RQIDF	JT-RQIUD/JT-RQIUF	H	T	R	M
平头型球面型锥头R型JT-RQISD JT-RQIDD JT-RQIUD JT-RQISF JT-RQIDF JT-RQIUF	2	0 -0.005	0~12.0	1.0~4.0	0 -0.01	1.0~30.0	1.5~30.0	2.5~30.0	2.1~7.0	1.0~20.0	0.2	M2
	3			1.5~6.0					3.1~8.0		0.3	M3
	4			2.0~7.0					4.1~9.0		0.4	M4

R参数仅适用锥头R型

型号		D公差	最小单位0.5	最小单位0.1	P公差	最小单位0.5	最小单位0.1	最小单位0.5		M
代码	D	D公差	L	P	P公差	B	H	T	E	M
锥角型 JT-RQIQD JT-RQIQF	2	0 -0.005	0~12.0	1.0~4.0	0 -0.01	1.5~30.0	2.1~7.0	1.0~20.0	0.5~5.0	M2
	3			1.5~6.0			3.1~8.0			M3
	4			2.0~7.0			4.1~9.0			M4

公差选择型

型号				最小单位0.1	最小单位0.01	B(最小单位0.1)			最小单位0.01	最小单位0.1	R	M
代码	D公差	P公差	D	L	P	JT-RQIFD/JT-RQIFF	JT-RQIOD/JT-RQIOF	JT-RQIXD/JT-RQIXF	H	T	R	M
平头型球面型锥头R型JT-RQIFD JT-RQIOD JT-RQIXD JT-RQIFF JT-RQIOF JT-RQIXF	U +0.005 0 M（±0.002） D 0 -0.005	U +0.005 0 M（±0.002） D 0 -0.005	2	0~12.0	1.00~4.00	1.0~30.0	1.5~30.0	2.5~30.0	2.10~7.00	1.0~20.0	0.2	M2
			3		1.50~6.00				3.10~8.00		0.3	M3
			4		2.00~7.00				4.10~9.00		0.4	M4

R参数仅适用锥头R型

型号				最小单位0.1	最小单位0.01	最小单位0.1	最小单位0.01	最小单位0.1	最小单位0.5	M
代码	D公差	P公差	D	L	P	B	H	T	E	M
锥角型 JT-RQILD JT-RQILF	U +0.005 0 M（±0.002） D 0 -0.005	U +0.005 0 M（±0.002） D 0 -0.005	2	0~12.0	1.00~4.00	1.5~30.0	2.10~7.00	1.0~20.0	0.5~5.0	M2
			3		1.50~6.00		3.10~8.00			M3
			4		2.00~7.00		4.10~9.00			M4

暂未上传文档资料

定位销 带肩外螺纹型

定位销带肩外螺纹型
