定位销用法兰型衬套 Dg6
图片仅供参考
收藏 分享

定位销用法兰型衬套 Dg6

产品属性： 类型 无油槽型 种类 定位销用衬套 公差等级 Dg6 尺寸选择 P尺寸指定型 适用定位销形状 圆型 种类筛选 定位销用衬套
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RVPFD●圆法兰型 / 4点固定SKS93
淬火硬度
54～58HRC		—
JT-RVPOD●圆法兰型 / 3点固定SKS93
淬火硬度
54～58HRC		—
JT-RVPXD●方法兰型SKS93
淬火硬度
54～58HRC		—
JT-RVPLD●对边法兰型SKS93
淬火硬度
54～58HRC		—
JT-RVPFU●圆法兰型 / 4点固定SKS93
淬火硬度
54～58HRC		发黑
—圆法兰型 / 3点固定SKS93
淬火硬度
54～58HRC		发黑
JT-RVPXU●方法兰型SKS93
淬火硬度
54～58HRC		发黑
JT-RVPLU●对边法兰型SKS93
淬火硬度
54～58HRC		发黑
JT-RVPFQ●圆法兰型 / 4点固定SKS93
淬火硬度
54～58HRC		无电解镀镍
JT-RVPOU●圆法兰型 / 3点固定SKS93
淬火硬度
54～58HRC		无电解镀镍
JT-RVPXQ●方法兰型SKS93
淬火硬度
54～58HRC		无电解镀镍
JT-RVPLQ●对边法兰型SKS93
淬火硬度
54～58HRC		无电解镀镍
JT-RVPFX圆法兰型 / 4点固定SKS93
淬火硬度54~58HRC ,
镀层硬度850HV~		镀硬铬 , 镀层
厚度3~5μm
JT-RVPOX圆法兰型 / 3点固定SKS93
淬火硬度54~58HRC ,
镀层硬度850HV~		镀硬铬 , 镀层
厚度3~5μm
JT-RVPXX方法兰型SKS93
淬火硬度54~58HRC ,
镀层硬度850HV~		镀硬铬 , 镀层
厚度3~5μm
JT-RVPLX对边法兰型SKS93
淬火硬度54~58HRC ,
镀层硬度850HV~		镀硬铬 , 镀层
厚度3~5μm
JT-RVPFF●圆法兰型 / 4点固定SUS304——
—圆法兰型 / 3点固定SUS304——
JT-RVPXF●方法兰型SUS304——
JT-RVPLF●对边法兰型SUS304——
JT-RVPFO●圆法兰型 / 4点固定SUS440C48～53HRC—
—圆法兰型 / 3点固定SUS440C48～53HRC—
JT-RVPXO●方法兰型SUS440C48～53HRC—
JT-RVPLO●对边法兰型SUS440C48～53HRC—


镀硬铬表面处理内径和内孔无法镀上镀层。

选型参数

选型表

型号最小单位0.01最小单位0.1RSKWTAdd1h
代码Dg6PL

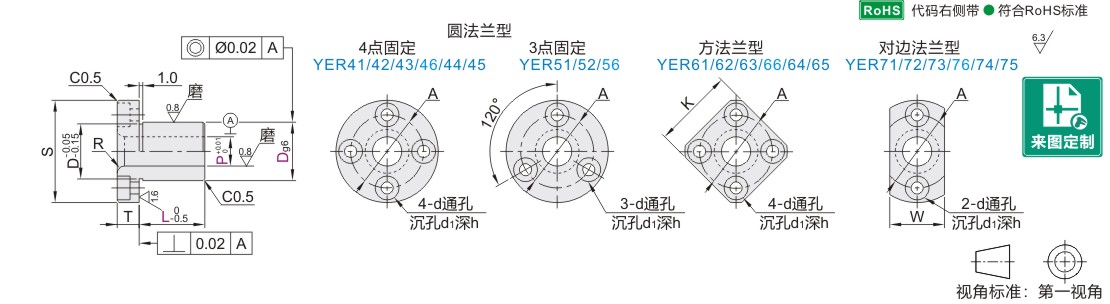

圆法兰型 方法兰型 对边法兰型
JT-RVPFD JT-RVPXD JT-RVPLD
JT-RVPFU JT-RVPXU JT-RVPLU
JT-RVPFQ JT-RVPXQ JT-RVPLQ
JT-RVPFX JT-RVPXX JT-RVPLX
JT-RVPFF JT-RVPXF JT-RVPLF
JT-RVPFO JT-RVPXO JT-RVPLO
JT-RVPOD
JT-RVPOU
JT-RVPOX

10-0.005
-0.014		4.00~6.505.0~17.012520125173.36.53.5
12-0.006
-0.017		6.00~8.50228221520
158.00~10.5010.0~37.03628226264.584.5
1810.00~12.50
20-0.007
-0.020		12.00~13.5040312530
2212.00~13.50
2513.00~15.5044343034
2615.00~16.50
3016.00~20.5012.0~52.035644358426.6116.5
35-0.009
-0.025		20.00~25.0060474046

P、L尺寸指定型需满足L+T≤P×3。

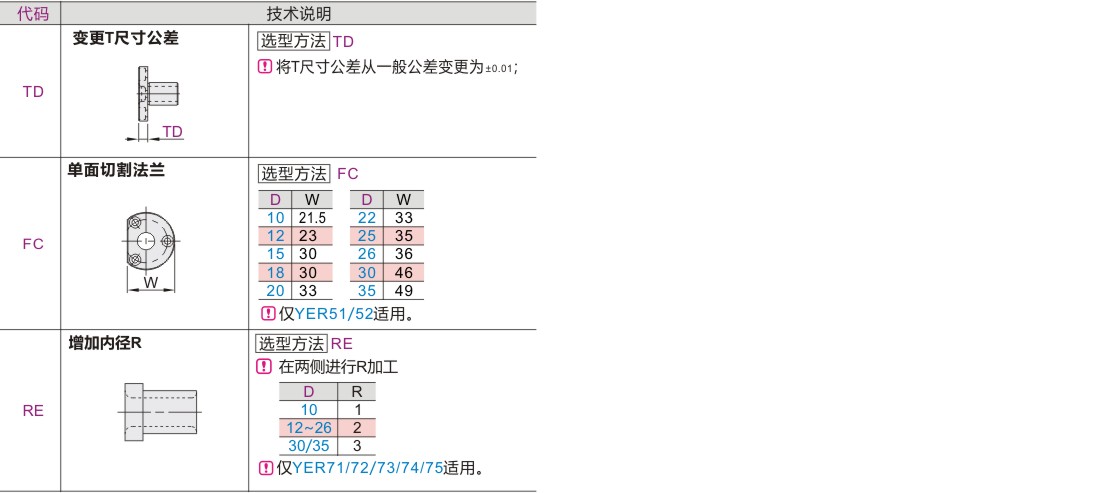

可选加工参数
