陶瓷深沟球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 套圈	材质 / 球体	材质 / 保持架	推荐使用最高温度	类型
JT-XXNDO	Si3N4	Si3N4	PTFE	180℃	标准型
JT-XXNDX	Si3N4	Si3N4	PEEK	260℃	标准型

选型参数

选型表

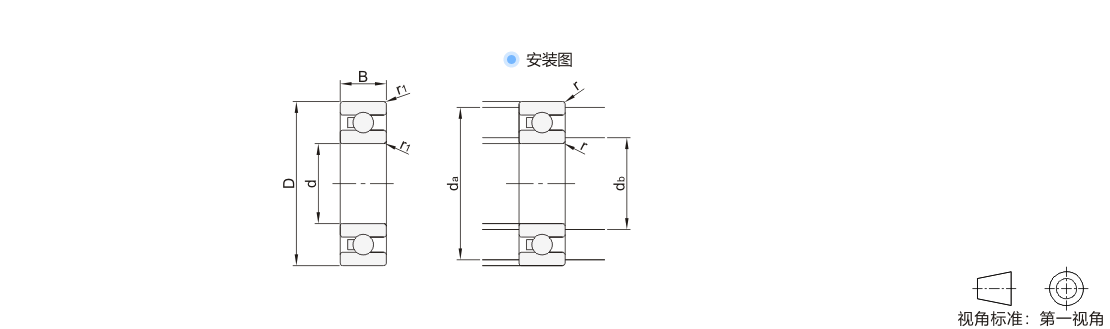

型号		d	D	B	r1	安装尺寸			参考重量 (g)
代码	轴承型号	d	D	B	r1	db(min)	da(max)	r(max)	参考重量 (g)
JT-XXNDO JT-XXNDX	683	3	7	2	0.1	3.9	5.8	0.1	0.74
	693		8	3	0.15	4.2	6.8	0.15	1.46
	603		9	3			7.8		2.17
	623		10	4			8.8		3.95
	633		13	5		4.6	11.4	0.2	7.9
	684	4	9	2.5	0.1	5	7.8	0.1	1.5
	694		11	4	0.15	5.2	9.8	0.15	4
	604		12	4	0.2	5.6	10.4	0.2	5.3
	624		13	5	0.2	5.6	11.4	0.2	7.2
	634		16	5	0.3	6	14	0.3	12.4
	685	5	11	3	0.15	6.2	9.8	0.2	2.8
	695		13	4	0.2	6.6	11.4		5.9
	605		14	5	0.2	6.6	12.4		8.4
	625		16	5	0.3	7	14	0.3	11.9
	635		19	6	0.3		17	0.3	20.4
	686	6	13	3.5	0.15		11.8	0.2	4.6
	696		15	5	0.2	7.6	13.4	0.2	9.2
	606		17	6	0.3	8	15	0.3	14.2
	626		19	6			17		19.9
	636		22	7			20		33.3
	687	7	14	3.5	0.15	8.2	12.8	0.15	5.2
	697		17	5	0.3	9	15	0.3	12.5
	607		19	6			17		18.3
	627		22	7			20		30.2
	637		26	9			22		57.1
	688	8	16	4	0.2	9.6	14.4	0.2	11.7
	698		19	6	0.3	10	17	0.3	17.2
	608		22	7			20		28.6
	628		24	8			22		40.5
	638		28	9			26		67.4
	689	9	17	4	0.2	10.6	15.4	0.2	8.4
	699		20	6	0.3	11	18	0.3	20.1
	609		24	7		11	22		34.8
	629		26	8		13	22		46.9
	639		30	10	0.6	13	24		87
	6800	10	19	5	0.3	12	17		12.1
	6900		22	6			20		21.5
	6000		26	8			24		43
	6200		30	9	0.6	14	26	0.6	76
	6300		35	11	0.6		31	0.6	124
	6801	12	21	5	0.3		19	0.3	14.7
	6901		24	6			22		24.1
	16001		28	7			26		45.9
	6001		28	8			26		49.2
	6201		32	10	0.6	16	28	0.6	87
	6301		37	12	1	17	32	1	97
	6802	15	24	5	0.3		22	0.3	16.2
	6902		28	7			26		26.3
	16002		28	8			30		63
	6002		32	9			30		74
	6202		35	11	0.6	19	31	0.6	108

JT-XXNDO-16(6302-6410)

型号		d	D	B	r1	安装尺寸			参考重量 (g)
代码	轴承型号	d	D	B	r1	db(min)	da(max)	r(max)	参考重量 (g)
JT-XXNDO JT-XXNDX	6302	15	42	13	1	20	37	1	198
	6803	17	26	5	0.3	19	24	0.3	16.2
	6903		30	7			28		40.4
	16003		35	8			33		78
	6003		35	10			33		98
	6203		40	12	0.6	21	36	0.6	160
	6303		47	14	1	22	42	1	266
	6804	20	32	7	0.3	22	30	0.3	40
	6904		37	9			35		137
	16004		42	8			40		114
	6004		42	12	0.6	24	38	0.6	161
	6204		47	14	1	25	42	1	258
	6304		52	15	1.1	26.5	45.5	1	348
	6805	25	37	7	0.3	27	35	0.3	46
	6905		42	9			40		102
	16005		47	8			45		140
	6005		47	12	0.6	29	43	0.6	188
	6205		52	15	1	30	47	1	308
	6305		62	17	1.1	31.5	55.5	1	563
	6806	30	42	7	0.3	32	40	0.3	57
	6906		47	9			45		124
	16006		55	9			53		207
	6006		55	13	1	35	50	1	275
	6206		62	16	1	35	57		471
	6306		72	19	1.1	36.5	65.5		826
	6807	35	47	7	0.3	37	45	0.3	64
	6907		55	10	0.6	39	51	0.6	178
	16007		62	9	0.3	37	60	0.3	258
	6007		62	14	1	40	57	1	362
	6207		72	17	1.1	41.5	65.5	1	675
	6307		80	21	1.5	43	72	1.5	1099
	6808	40	52	7	0.3	42	50	0.3	69
	6908		62	12	0.6	44	58	0.6	252.2
	16008		68	9	0.3	42	66	0.3	305
	6008		68	15	1	45	63	1	457
	6208		80	18	1.1	46.5	73.5	1	1740
	6308		90	23	1.5	48	82	1.5	1520
	6809	45	58	7	0.3	47	56	0.3	90
	6909		68	12	0.6	49	64	0.6	304
	16009		75	10	0.6	49	71	0.6	402
	6009		75	16	1	50	70	1	576
	6209		85	19	1.1	51.5	78.5	1	996
	6309		100	25	1.5	53	92	1.5	1975
	6810	50	65	7	0.3	52	63	0.3	119
	6910		72	12	0.6	54	68	0.6	326
	16010		80	10	0.6	54	76	0.6	414
	6010		80	16	1	55	75	1	620
	6210		90	20	1.1	56.5	83.5	1	1088
	6310		110	27	2	59	101	2	2520
