不锈钢外螺纹异径直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	工作压力(MPa)	允许流体	类型
JT-TWEUD	SUS304	20	空气、水、其他	外螺纹异径 ● 直接头

M5的最高使用压力为1Mpa以下。
M5的外螺纹侧带有尼龙垫圈。

选型参数

选型表

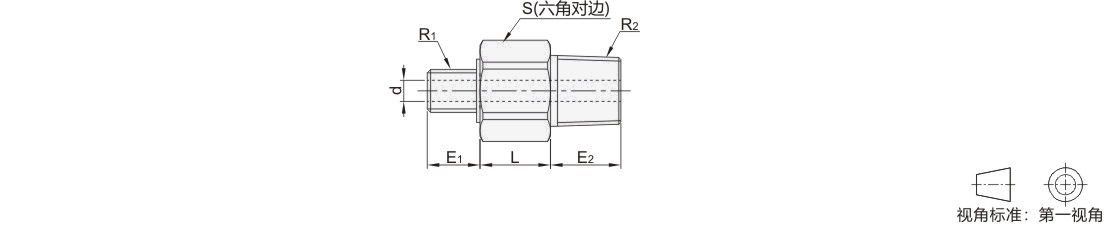

型号		R1	R2	L	六角对边 S	E1	E2	d
代码	公称型号	R1	R2	L	六角对边 S	E1	E2	d
JT-TWEUD	01M5	R1/8	M5	10	13	10	7.5	3
	0102	R1/8	R1/4		17	10	12	4.5
	02M5	R1/4	M5			12	7.5	3
	0201		R1/8				10	4.5
	0203		R3/8		19		13	6.5
	0302	R3/8	R1/4		19	13	12	6.5
	0304	R3/8	R1/2		24	13	17	9
	0403	R1/2	R3/8		24	17	13	9
