任意停扭矩铰链圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	材质	表面处理	类型
JT-QAOSD	平型	圆孔型	任意角度定位型	SUS304	滚磨抛光	任意停

选型参数

选型表

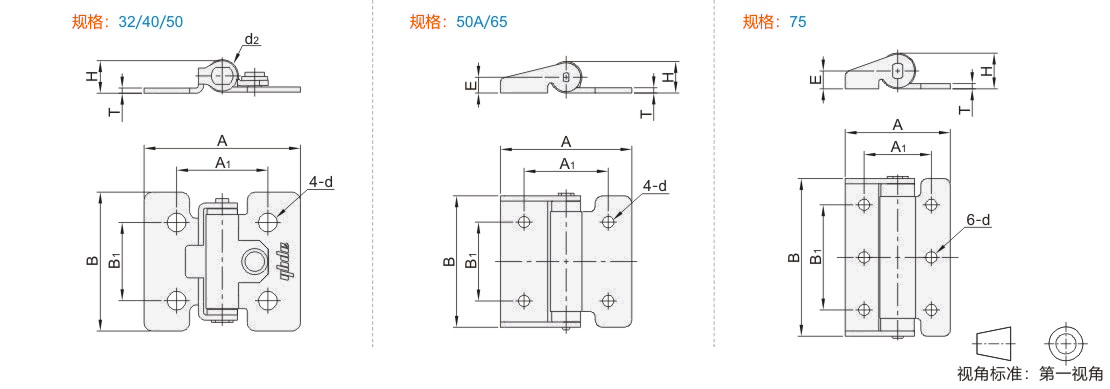

型号		A	B	A1	B1	H	T	d	d2	E	额定扭矩※ (N^.m)		参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	d2	E	额定扭矩※ (N^.m)		参考重量 (kg/pcs)
JT-QAOSD	32	36	32	21	18	8	1.2	4.3	7.5	一	0.35	+40% -20%	0.015
	40	48	40	32	26	9	1.2		8.5		0.7	+40% -20%	0.0275
	50	48	50		36	12.5	2		12		1.5	+40% -20%	0.0641
	50A	50	50		30	12			一	6	2	±25%	0.06
	65		65		40	14		5.3		7	3	±25%	0.09
	75		75		50	17	2.5	5.3		8.5	4.5	±25%	0.15

※ 考虑到扭矩会因长期使用，温度和湿度等因素而降低，出厂时设定的扭矩要高于额定扭矩。

安装时，应确保各铰链的轴心水平且相互之间无偏差。

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
