快插接头直通型弯角型外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-LTRXSD	PP	PP	PP	外螺纹 ● 直接头
JT-LTRMSD	PP	SUS304	PP	外螺纹 ● 直接头
JT-LTRXSX	PP	PP	PP	外螺纹 ● 弯接头
JT-LTRMSX	PP	SUS304	PP	外螺纹 ● 弯接头

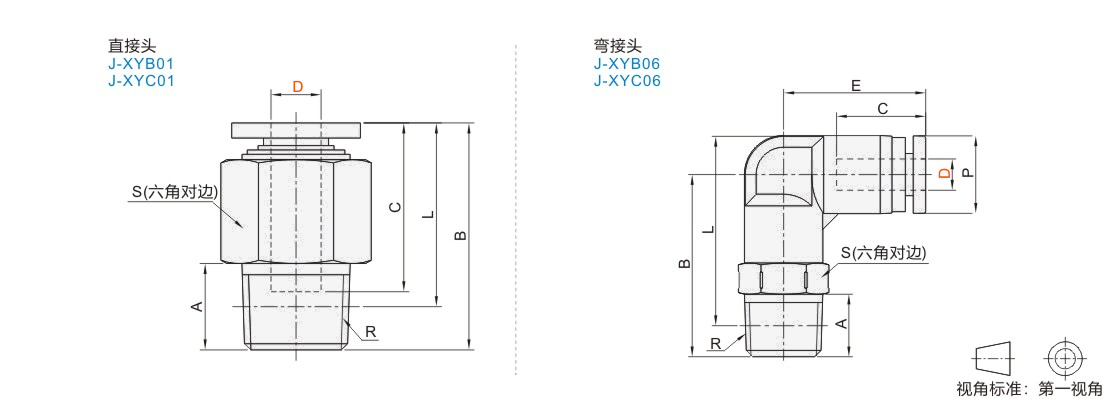

选型参数

直接头·PP

型号		公称型号	R	A	B	L	C	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	C	S	有效截面积 (mm²)	重量 (g)
JT-LTRXSD	4	1	R1/8	8	21.1	17.1	JT-VMPDOCSUZMPNZFZ	12	3.4	2.5
	6	1	R1/8	8	22.8	18.8	17.1	14	9.1	3
	6	2	R1/4	11	24.8	18.8	17.1	14	9.1	3.5
	8	1	R1/8	8	27.9	23.9	18.2	17	22.1	4.5
		2	R1/4	11	26.6	20.6				4.5
		3	R3/8	12	27.5	21.2				6
	10	2	R1/4	11	32.6	26.6	20.4	19	30.5	7
	10	3	R3/8	12	33.6	27.3	20.4	19	30.5	8
	12	3	R3/8	12	37.6	31.3	23.6	22	40.7	12

直接头·SUS304

型号		公称型号	R	A	B	L	C	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	C	S	有效截面积 (mm²)	重量 (g)
JT-LTRMSD	4	1	R1/8	8	21.1	17.1	JT-VMPDOCSUZMPNZFZ	10	5.3	8
	6	1	R1/8	8	22.2	18.7	17.1	12	12.5	8.5
	6	2	R1/4	11	22.7	18.7	17.1	14	12.5	16
	8	1	R1/8	8	27.9	23.9	18.2		20	14.5
		2	R1/4	11	26.6	20.6				14.5
		3	R3/8	12	23.9	17.6		17		21.5
	10	2	R1/4	11	30	24	20.9		35	18.5
	10	3	R3/8	12	29.5	23.2	20.9		35	24
	12	3	R3/8	12	32.1	25.8	23.5	21	59	32.5

弯接头·PP

型号		公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
JT-LTRXSX	4	1	R1/8	8	23.3	24.3	10	JT-VMPDOCSUZMPNZFZ	18.1	10	3.4	4
	6	1	R1/8	8	25	27.3	12.5	16.9	19.9	12	8.7	5
	6	2	R1/4	11	24.6	28.2	12.5	16.9	19.9	14	8.7	5.5
	8	1	R1/8	8	28	31.3	14.5	18.2	22.7		17.2	7
		2	R1/4	11	31	32.2						7.5
		3	R3/8	12	32.8	33.7				17		8.5
	10	2	R1/4	11	36	38.7	17.5	20.4	26.4		25.9	12
	10	3	R3/8	12	37	39.4	17.5	20.4	26.4		25.9	13
	12	3	R3/8	12	39	43.2	21	23.6	29.6	22	37.6	18

弯接头·SUS304

型号		公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效截面积 (mm²)	重量 (g)
JT-LTRMSX	4	1	R1/8	8	23.3	24.3	10	JT-VMPDOCSUZMPNZFZ	18.1	10	4.2	10
	6	1	R1/8	8	25	27.3	12.5	16.9	19.9	12	10	12.5
	6	2	R1/4	11	28	28.2	12.5	16.9	19.9	14	10	20
	8	1	R1/8	8	28	31.3	14.5	18.2	22.7		16.5	16
		2	R1/4	11	31	32.2						21.5
		3	R3/8	12	32.8	33.7				17		35
	10	2	R1/4	11	36	38.7	17.5	20.4	26.4		30	30.5
	10	3	R3/8	12	37	39.4	17.5	20.4	26.4		30	38
	12	3	R3/8	12	39	43.2	21	23.6	29.6	21	47	45.5

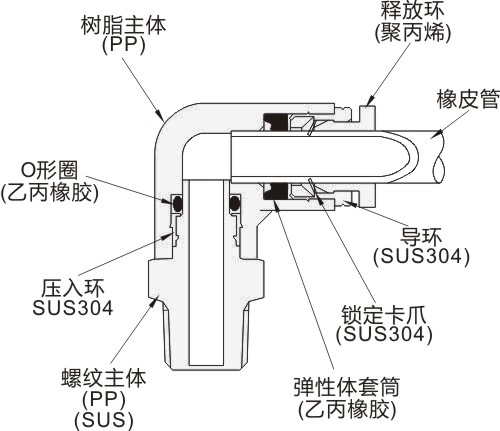

结构图

特点：
主体材质使用适合卫生环境的PP(聚丙烯)。
树脂主体颜色为半透明，可观察流体情况。

技术参数

推荐紧固扭矩：
螺纹主体：PP
R1/8:0.5N-mR1/4:0.7N-mR3/8:1.0N-m;
螺纹主体：SUS
R1/8:7~9N-mR1/4:12~14N-mR3/8:22~24N-m;
以上为密封胶带缠绕2圈后数值，根据需要进行
2圈以下的再紧固。

暂未上传文档资料

快插接头 直通型 弯角型 外螺纹
