法兰型安装底座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	组合形式 / 支柱	组合形式 / 支座	支柱 / 材质	表面处理	支座 / 材质	支座 / 表面处理	类型
JT-PXTSD	棒型	JT-PXZSD	S45C高频淬火	镀硬铬	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTSX	棒型	JT-PXZSD	S45C	镀硬铬	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTSL	棒型	JT-PXZSD	S45C	发黑	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTDD	棒型	JT-PXZSD	SUS304	—	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTDX	棒型	JT-PXZSU	S45C高频淬火	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTUD	棒型	JT-PXZSU	S45C	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTUX	棒型	JT-PXZSU	SUS304	—	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTQD	棒型	JT-PXZSQ	S45C	发黑	S45C	发黑	对边法兰型 ● 通孔型
JT-PXTQX	棒型	JT-PXZSX	SUS304	—	SUS304	—	对边法兰型 ● 通孔型
JT-PXTFD	管型	JT-PXZSD	S45C高频淬火	硬镀铬	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTFX	管型	JT-PXZSD	S45C	硬镀铬	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTFL	管型	JT-PXZSD	S45C	发黑	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTOD	管型	JT-PXZSD	SUS304	—	S45C	黑色镀铬	对边法兰型 ● 通孔型
JT-PXTOX	管型	JT-PXZSU	S45C高频淬火	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTXD	管型	JT-PXZSU	S45C	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTXX	管型	JT-PXZSU	SUS304	—	S45C	喷细砂无电解镀镍	对边法兰型 ● 通孔型
JT-PXTLD	管型	JT-PXZSQ	S45C	发黑	S45C	发黑	对边法兰型 ● 通孔型
JT-PXTLX	管型	JT-PXZSX	SUS304	—	SUS304	—	对边法兰型 ● 通孔型
JT-PXRSD	棒型	JT-PXZQD	S45C	镀硬铬	S45C	镀黑铬	对边法兰型 ● 腰孔型
JT-PXRSX	棒型	JT-PXZQU	S45C高频淬火	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 腰孔型
JT-PXRDD	棒型	JT-PXZQU	S45C	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 腰孔型
JT-PXRDX	棒型	JT-PXZQX	SUS304	—	SUS304	—	对边法兰型 ● 腰孔型
JT-PXRUD	管型	JT-PXZQD	S45C	镀硬铬	S45C	镀黑铬	对边法兰型 ● 腰孔型
JT-PXRUX	管型	JT-PXZQU	S45C	镀硬铬	S45C	喷细砂无电解镀镍	对边法兰型 ● 腰孔型

如对防锈有要求，请优先选用不锈钢材质或镀铬、喷细砂无电解镀镍产品。

支柱的两端有可能未做表面处理。

选型参数

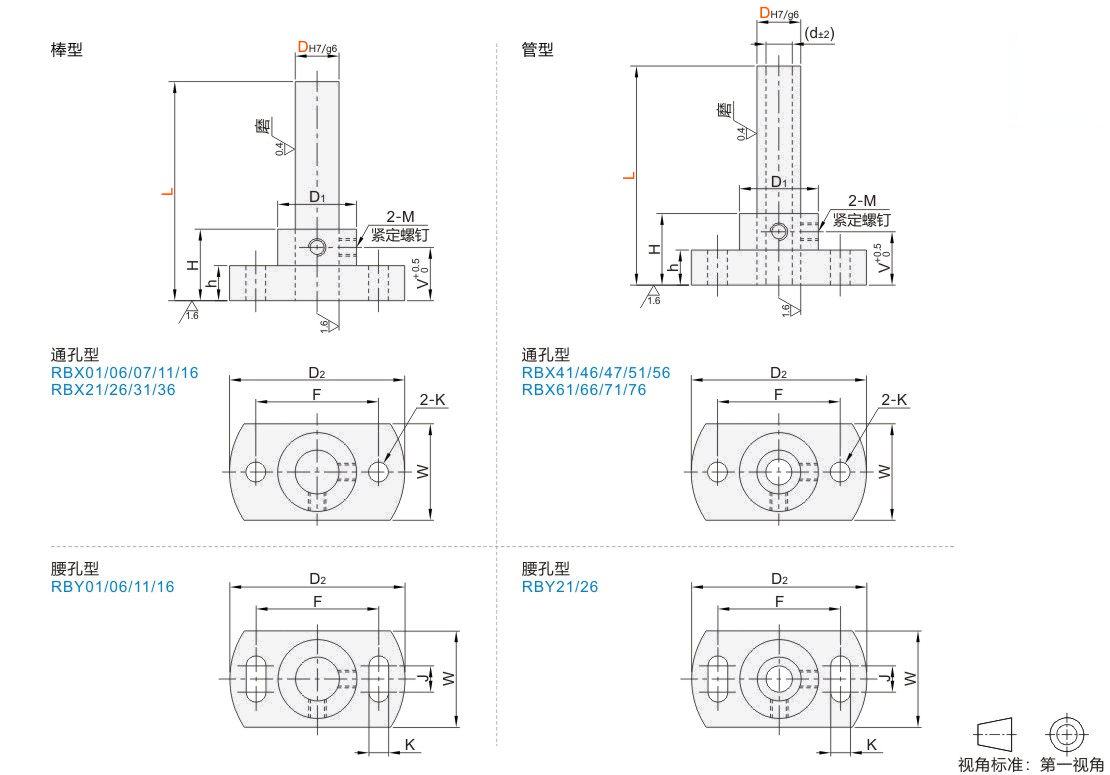

通孔型

型号			L 最小单位1	D2	W	F	D1	H	h	V	K	M	(d)
代码	Dg6		L 最小单位1	D2	W	F	D1	H	h	V	K	M	(d)
组件棒型管型 JT-PXTSD JT-PXTFD JT-PXTSX JT-PXTFX JT-PXTSL JT-PXTFL JT-PXTDD JT-PXTOD JT-PXTDX JT-PXTOX JT-PXTUD JT-PXTXD JT-PXTUX JT-PXTXX JT-PXTQD JT-PXTLD JT-PXTQX JT-PXTLX	6	-0.004 -0.012	50~160	33	18	23	14	20	6	12.5	4.5	M4	—
	8	-0.005 -0.014	50~210	38	20	26	16	30	8	15			—
	10	-0.005 -0.014	50~260	40	22	28	18	35		18			6.0
	12	-0.006 -0.017	50~310	46	24	32	20	35		18	5.5		6.0
	15	-0.006 -0.017	75~360	56	29	40	25	40		20	6.6	M5	10.0
	20	-0.007 -0.020	75~420	63	34	46	30	45	10	25	6.6	M5	11.7
	25		75~470	78	41	56	37	50		30	9	M6	15.2
	30		100~470	82	46	62	42	60		30	9	M6	16.0

腰孔型

型号			L 最小单位1	D2	W	F	J	K	D1	H	h	V	M	(d)
代码	Dg6		L 最小单位1	D2	W	F	J	K	D1	H	h	V	M	(d)
组件棒型管型 JT-PXRSD JT-PXRUD JT-PXRSX JT-PXRUX JT-PXRDD JT-PXRDX	6	-0.004 -0.012	50~160	33	18	23	6	4.5	14	20	6	12.5	M4	—
	8	-0.005 -0.014	50~210	38	20	26			16	30	8	15		—
	10	-0.005 -0.014	50~260	40	22	28			18	35		18		6.0
	12	-0.006 -0.017	50~310	46	24	32		5.5	20	35		18		6.0
	15	-0.006 -0.017	75~360	56	29	40	10	6.6	25	40		20	M5	10.0
	20	-0.007 -0.020	75~420	63	34	46		6.6	30	45	10	25	M5	11.7
	25		75~470	78	41	56		9	37	50		30	M6	15.2
	30		100~470	82	46	62		9	42	60		30	M6	16.0
