滚珠丝杠轴端固定型

图片仅供参考

滚珠丝杠轴端固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	产地	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠/螺帽	类型
JT-IMYSQ	日本	SCM450	SCM415H	高频淬火	渗碳淬火	58～62HRC	标准螺帽型
JT-IMYDQ	中国大陆	SCM450	SCM415H	高频淬火	渗碳淬火	58～62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

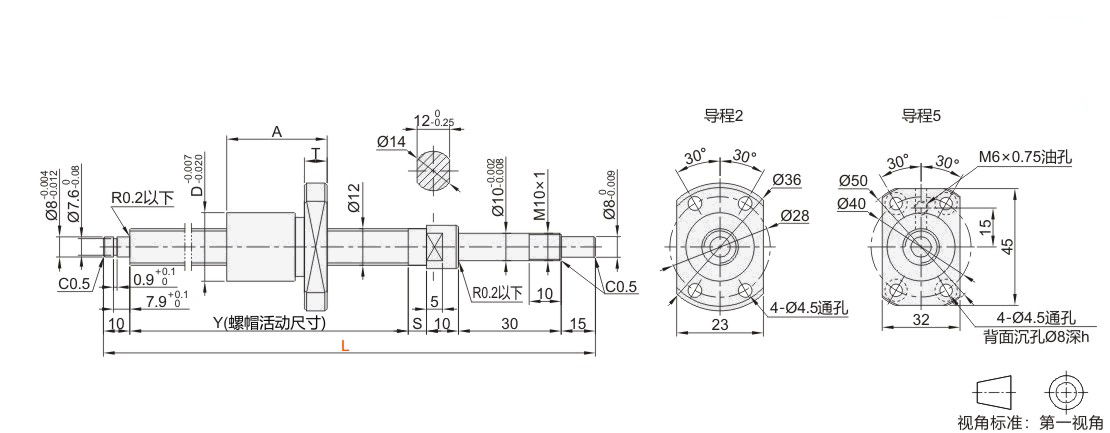

参数图

型号			L	精度等级	Y	A	D	T	S	h	螺帽环圈数	螺纹旋向	基本额定负载(kN)
代码	丝杠轴径	导程	L	精度等级	Y	A	D	T	S	h	螺帽环圈数	螺纹旋向	C(动)	Co(静)
JT-IMYSQ	12	2	154	C5	L-69	22	19	5	4	—	1圈×3列	右旋	1.7	3.6
		5	180		L-70	40	30	10	5	4	2.5圈×1列		2.3	3.2
			330
			380
JT-IMYDQ		2	154		L-69	22	19	5	4	—	1圈×3列		1.7	3.6
		5	180		L-70	31	30	10	5	4.5	2.5圈×1列		2.3	3.2
			330
			380

如需其它长度可来图定制。
