梯形丝杠固定支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

单件

代码	销售方式	适用位置显示器	材质	表面处理	适用配件	类型
JT-IQASD	单件	一	S45C	发黑	JT-IQASO/JT-IQASX/JT-IQASL	支座固定侧
JT-IQNSD	单件	一	S45C	无电解镀镍	JT-IQNSO/JT-IQNSX/JT-IQNSL	支座固定侧
JT-IQASU	单件	一	S45C	发黑	一	支座支持侧
JT-IQNSU	单件	一	S45C	无电解镀镍	一	支座支持侧
JT-IQASO	单件	一	S45C	发黑	一	防转动固定件
JT-IQNSO	单件	一	S45C	无电解镀镍	一	防转动固定件
JT-IQASX	单件	适用小型数字式位置显示器	S45C	发黑	JT-IQASD	防转动固定件
JT-IQNSX	单件	适用小型数字式位置显示器	S45C	无电解镀镍	JT-IQNSD	防转动固定件
JT-IQASL	单件	适用大型数字式位置显示器	S45C	发黑	JT-IQASD	防转动固定件
JT-IQNSL	单件	适用大型数字式位置显示器	S45C	无电解镀镍	JT-IQNSD	防转动固定件

套装

代码	销售方式	类型	适用位置显示器	套装构成零件
				套件发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-IQADD	套装	支座固定侧+防转动固定件	一	JT-IQASD	JT-IQASO	一
JT-IQNDD			一	JT-IQNSD	JT-IQNSO
JT-IQADU			适用小型数字式位置显示器	JT-IQASD	JT-IQASX
JT-IQNDU			适用小型数字式位置显示器	JT-IQNSD	JT-IQNSX
JT-IQADQ			适用大型数字式位置显示器	JT-IQASD	JT-IQASL
JT-IQNDQ			适用大型数字式位置显示器	JT-IQNSD	JT-IQNSL
JT-IQAQS		支座固定侧+支座支持侧	一	JT-IQASD	一	JT-IQASU
JT-IQNQS		支座固定侧+支座支持侧		JT-IQNSD	一	JT-IQNSU
JT-IQAQD		支座固定侧+支座支持侧+防转动固定件		JT-IQASD	JT-IQASO	JT-IQASU
JT-IQNQD				JT-IQNSD	JT-IQNSO	JT-IQNSU
JT-IQAQU			适用小型数字式位置显示器	JT-IQASD	JT-IQASX	JT-IQASU
JT-IQNQU			适用小型数字式位置显示器	JT-IQNSD	JT-IQNSX	JT-IQNSU
JT-IQAQQ			适用大型数字式位置显示器	JT-IQASD	JT-IQASL	JT-IQASU
JT-IQNQQ			适用大型数字式位置显示器	JT-IQNSD	JT-IQNSL	JT-IQNSU

支座固定侧零件明细表

编号	零件名称	数量
①	支座固定侧本体	1
②	深沟球轴承(已组装)	2
③	固定环(已组装)	1
④	轴环(附件)	1
	支座用螺帽(附件详见怡合达网站)	1
	紧定螺钉带螺钉套件(附件)	2

支座支持侧零件明细表

编号	零件名称	数量
①	支座支持侧本体	1
②	深沟球轴承(已组装)	1
③	孔用挡圈(已组装)	2
④	轴用挡圈(附件)	1

套件零件明细表

编号	零件名称	数量
①	支座组件固定侧	1
②	轴环(附件)	1
③	支座用螺帽	1
④	防转动固定件	1
⑤	紧定螺钉带螺钉套件(附件)	2

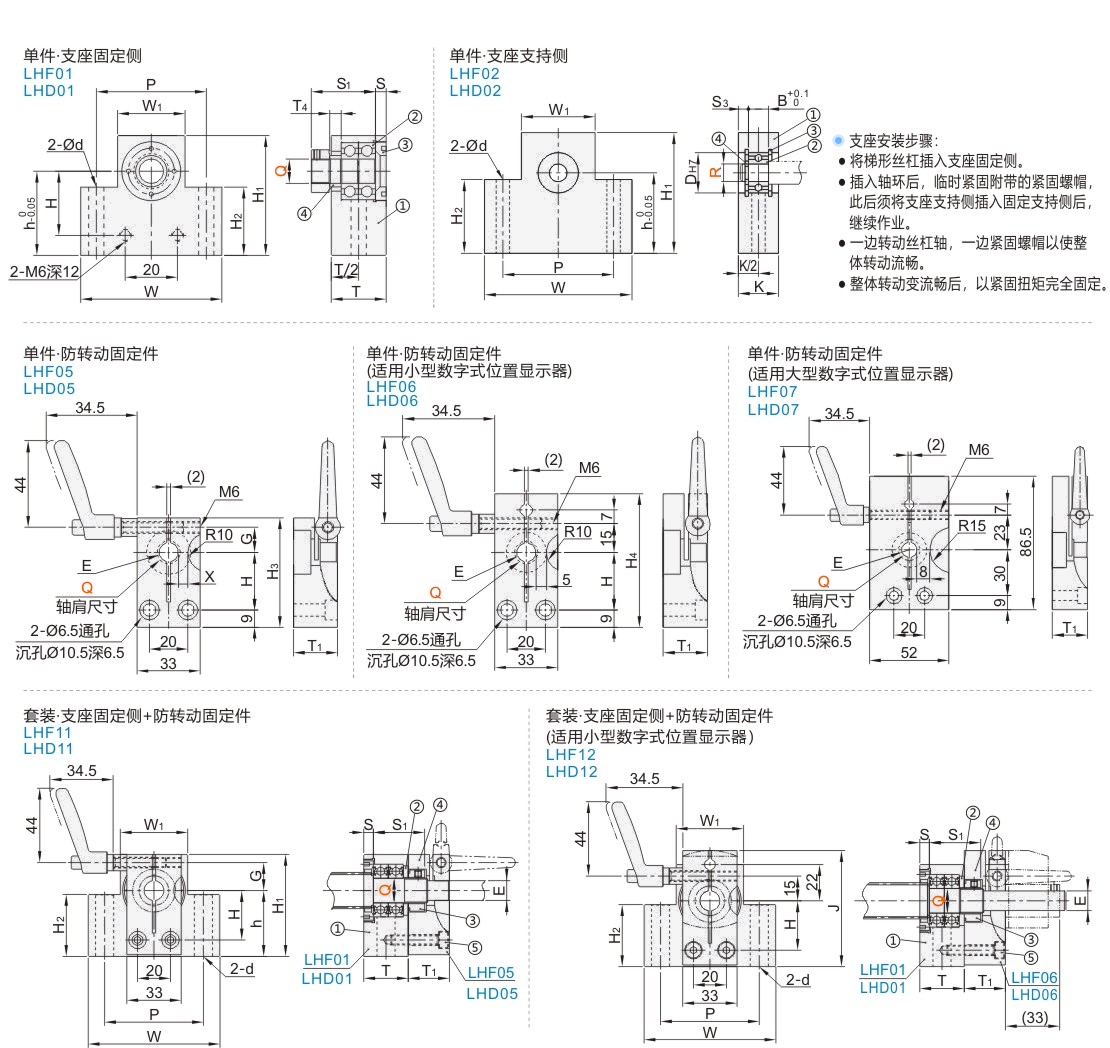

选型参数

单件·支座固定侧

型号		W	H1	W1	P	h	H2	H	T	T4	d	S	S1	紧固螺帽		螺帽紧固扭转(N^.CM)
代码	Q	W	H1	W1	P	h	H2	H	T	T4	d	S	S1	JT-IQASD	JT-IQNSD	螺帽紧固扭转(N^.CM)
JT-IQASD JT-IQNSD	8	51	47	25	38	30	35	20	22	3	6.6	5	23.5	LEB81-M8	LED81-M8	480
	10	69	52	36	52	35	34	25	24		9	5	27	LEB81-M10	LED81-M10	920
	12	69	57	36	52	40	39	30	24		9	5	27	LEB81-M12	LED81-M12	1360
	15	79	61	41	60	40	39	30	27		11	6	29	LEB81-M15	LED81-M15	2340

紧固螺帽请在怡合达网站搜索查看。

单件·支座支持侧

型号		W	H1	W1	P	h	H2	D	K	d	B	S3	轴承型号	孔用挡圈		轴用挡圈
代码	R	W	H1	W1	P	h	H2	D	K	d	B	S3	轴承型号	JT-IQASU	JT-IQNSU	JT-IQASU	JT-IQNSU
JT-IQASU JT-IQNSU	8	51	47	25	38	30	35	22	20	6.6	7	6.5	608ZZ	TBP21-22	TBP23-22	TBP11-5	TBP12-5
	10	69	52	36	52	35	34	26		9	8	6	6000ZZ	TBP21-26	TBP23-26	TBP01-10	TBP03-10
	12	69	57	36	52	40	39	28		9	8	6	6001ZZ	TBP21-28	TBP23-28	TBP01-12	TBP03-12
	15	79	61	41	60	40	39	32		11	9	5.5	6002ZZ	TBP21-32	TBP23-32	TBP01-15	TBP03-15

单件·防转动固定件

型号		E	H	H3	G	X	T1	使用把手
代码	Q	E	H	H3	G	X	T1	使用把手
JT-IQASO JT-IQNSO	8	6	20	46	13	4.5	22	HAD36-M6-L32-J
	10	8	25	51			23
	12	10	30	56			23
	15	12	30	61	17	5.5	25

单件·小型数字式位置显示器用防转动固定件

型号		E	H	H4	T1	使用把手
代码	Q	E	H	H4	T1	使用把手
JT-IQASX JT-IQNSX	8	6	20	58.5	22	HAD36-M6-L32-J
	10	8	25	63.5	23
	12	10	30	68.5	23
	15	12	30	68.5	25

单件·大型位字式置数显示器用防转动固定件

型号		E	T1	使用把手
代码	Q	E	T1	使用把手
JT-IQASL JT-IQNSL	12	10	23	HAD36-M6-L40-J
JT-IQASL JT-IQNSL	15	12	25	HAD36-M6-L40-J

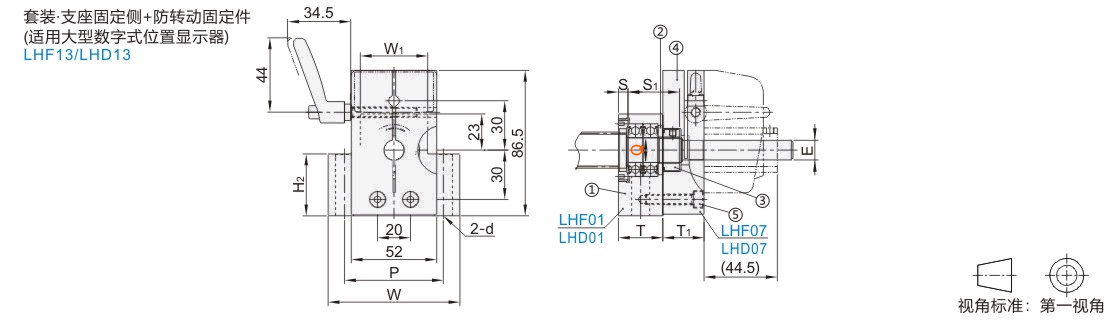

套装

型号		w	H₁	W₁	P	h	H2	H	G	J	T	R	d	E	S	S₁	紧固螺帽		螺帽紧固扭转(N·CM)	使用把手	轴承型号	容许轴向负载(N)
代码	Q	w	H₁	W₁	P	h	H2	H	G	J	T	R	d	E	S	S₁	JT-IQADD-33	JT-IQNDD-33	螺帽紧固扭转(N·CM)	使用把手	轴承型号	容许轴向负载(N)
支座固定侧+防转动固定件 JT-IQADD JT-IQADU JT-IQADQ JT-IQNDD JT-IQNDU JT-IQNDQ 支座固定侧+支座支持侧 JT-IQAQS/JT-IQNQS 支座固定侧+支座支持侧+防转动固定件 JT-IQAQD JT-IQAQU JT-IQAQQ JT-IQNQD JT-IQNQU JT-IQNQQ	(8)	51	47	25	38	30	35	20	13	58.5	22	22	6.6	6	5	23.5	LEB81-M8	LED81-M8	480	JT-IQADD/JT-IQADU/JT-IQAQD/JT-IQAQU JT-IQNDD/JT-IQNDU/JT-IQNQD/JT-IQNQU 使用把手 HAD36-M6-L32 JT-IQADD/JT-IQAQQ、JT-IQNDD/JT-IQNQQ 使用把手 HAD36-M6-L40-J	608ZZ	1300
	(10)	69	52	36	52	35	34	25		63.5	24	23	9	8		27	LEB81-M10	LED81-M10	920		6000ZZ	2300
	12	69	57	36	52	40	39	30		68.5	24	23	9	10		27	LEB81-M12	LED81-M12	1360		6001ZZ	2600
	15	79	61	41	60	40	39	30	17	68.5	27	25	11	12	6	29	LEB81-M15	LED81-M15	2340		6002ZZ	2900

带（）规格不适用JT-IQADQ/JT-IQAQQ、JT-IQNDQ/JT-IQNQQ。

支座固定侧附件尺寸表

Q	紧固螺帽		轴环尺寸
Q	M(细牙)	适用扳手尺寸	内径	外径	厚度
8	M8×1.0	14	8	12	3
10	M10×1.0	17	10	14.4
12	M12×1.0	19	12	20.5
15	M15×1.0	22	15	23.5
