膜片

选型参数

外径D(mm) *

轴孔径e(mm) *

膜片免键式联轴器双侧免键型单/双膜片

图片仅供参考

膜片免键式联轴器双侧免键型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXIDD	S45C	不锈钢	发黑	外六角螺栓	免键式 ● 单膜片
JT-NXIUD	S45C	不锈钢	发黑	外六角螺栓	免键式 ● 双膜片

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NXIDD 双膜片 JT-NXIUD	68	d	11	12	13	14	15	16	18	19	20	22
	68	e	11 12 13 14 15 16 18 19 20 22	12 13 14 15 16 18 19 20 22	13 14 15 16 18 19 20 22	14 15 16 18 19 20 22	15 16 18 19 20 22	16 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	82	d	14	15	16	18	19	20	22	24	25	28	30
	82	e	14 15 16 18 19 20 22 24 25 28 30	15 16 18 19 20 22 24 25 28 30	16 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	94	d	19	20	22	24	25	28	30	32	35
	94	e	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	104	d	24	25	28	30	32	35	38	40
	104	e	24 25 28 30 32 35 38 40	25 28 30 32 35 38 40	28 30 32 35 38 40	30 32 35 38 40	32 35 38 40	35 38 40	38 40	40
	126	d	30	32	35	38	40	42	45	48	50
	126	e	30 32 35 38 40 42 45 48 50	32 35 38 40 42 45 48 50	35 38 40 42 45 48 50	38 40 42 45 48 50	40 42 45 48 50	42 45 48 50	45 48 50	48 50	50
	144	d	35	38	40	42	45	48	50	55	58
	144	e	35 38 40 42 45 48 50 55 58	38 40 42 45 48 50 55 58	40 42 45 48 50 55 58	42 45 48 50 55 58	45 48 50 55 58	48 50 55 58	50 55 58	55 58	58

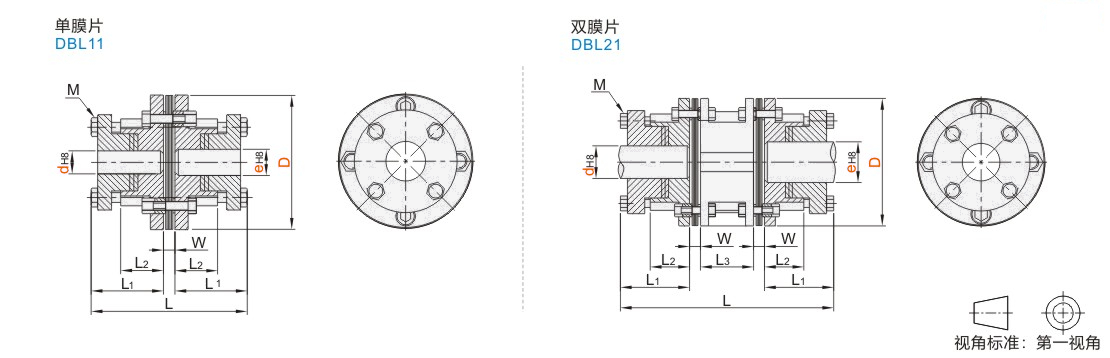

型号		L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm）	重量 (g)
JT-NXIDD	68	90	41.5	26	一	7	M5	4	55	110	4500	0.39×10⁻³	31×10³	0.02	1	±1	1000.5
	82	95	44	26		7	M6	7	80	160		0.96×10⁻³	89×10³				1554.5
	94	110	51	29		8	M6	7	150	300		1.85×10⁻³	180×10³				2432
	104	124	57	34		10	M6	7	220	440		2.96×10⁻³	265×10³				3050
	126	152	70.5	42		11	M8	15	350	700		7.10×10⁻³	450×10³				6524.5
	144	170	79	48		12	M8	15	500	1000		14.3×10⁻³	790×10³				8739
JT-NXIUD	68	121	41.5	26	24	7	M5	4	55	110	4500	0.71×10⁻³	15×10³	0.04	2	±1.5	1078
	82	128	44	26	26	7	M6	7	80	160		1.85×10⁻³	44×10³				1870
	94	148	51	29	30	8	M6	7	150	300		3.62×10⁻³	90×10³				2640
	104	164	57	34	30	10	M6	7	220	44C		5.80×10⁻³	130×10³				4630
	126	201	70.5	42	38	11	M8	15	350	700		13.1×10⁻³	220×10³				6380
	144	228	79	48	46	12	M8	15	500	1000		26.5×10⁻³	380×10³				9460

惯性力矩和重量为最大孔径时的值。
