公差等级

安装侧端面形状

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2.5~10/0.01

安装部长度L(mm) *

3~16/1

定位部长度B(mm) *

2~15/0.1

图片仅供参考

定位销内螺纹型外螺纹型无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
高硬度不锈钢产品颈部无退刀槽，保证更好强度。

工艺孔加工条件：D·P·L·B≥4。（工艺孔详细尺寸见产品简介）

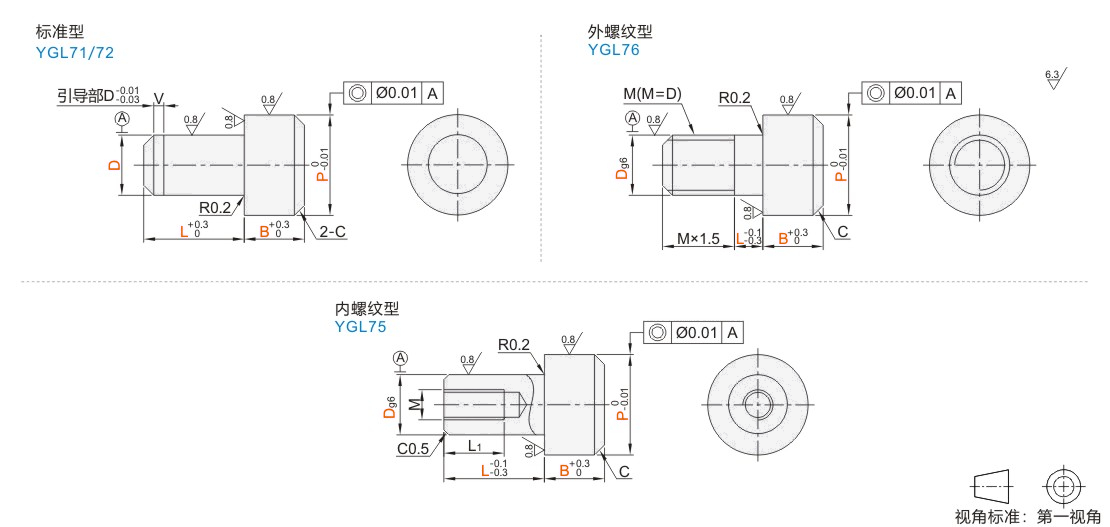

选型参数

标准型

型号		D公差		P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	C	V
代码	D	m6	p6	P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	C	V
Dm6 JT-RSILD Dp6 JT-RSILU	2	+0.008 +0.002	+0.012 +0.006	2.50～8.00	3～16	2.0～15.0	0.5	0
	3	+0.008 +0.002	+0.012 +0.006	3.50～8.00			0.5	1
	4	+0.012 +0.004	+0.020 +0.012	4.50～8.00			1
	5			5.50～8.00
	6			6.50～10.00
	8	+0.015 +0.006	+0.024 +0.015	8.50～10.00

L尺寸=3时，C=0.5，V=1。

内螺纹型

型号			P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	M	C	L1
代码	Dg6		P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	M	C	L1
JT-RSILO	6	-0.004 -0.012	6.50～10.00	6～16	2.0～15.0	M3	1	5
JT-RSILO	8	-0.005 -0.014	8.50～10.00	8～16	2.0～15.0	M4	1.5	6

外螺纹型

型号			P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	C	M
代码	Dg6		P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	C	M
JT-RSILX	3	-0.002 -0.008	3.50～8.00	3～10	2.0～15.0	0.5	M3
	4	-0.004 -0.012	4.50～8.00			1	M4
	5		5.50～8.00				M5
	6		6.50～10.00				M6
	8	-0.005 -0.014	8.50～10.00	4～10			M8

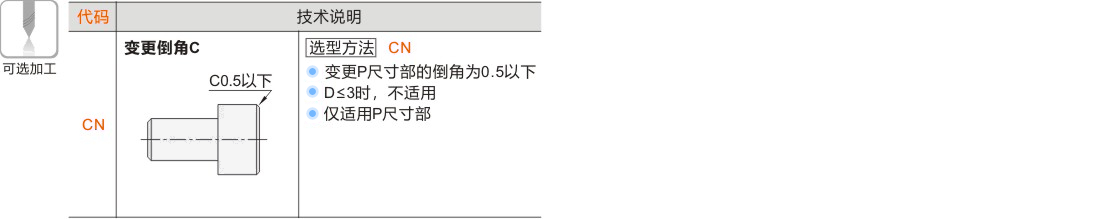

可选加工参数

暂未上传文档资料
